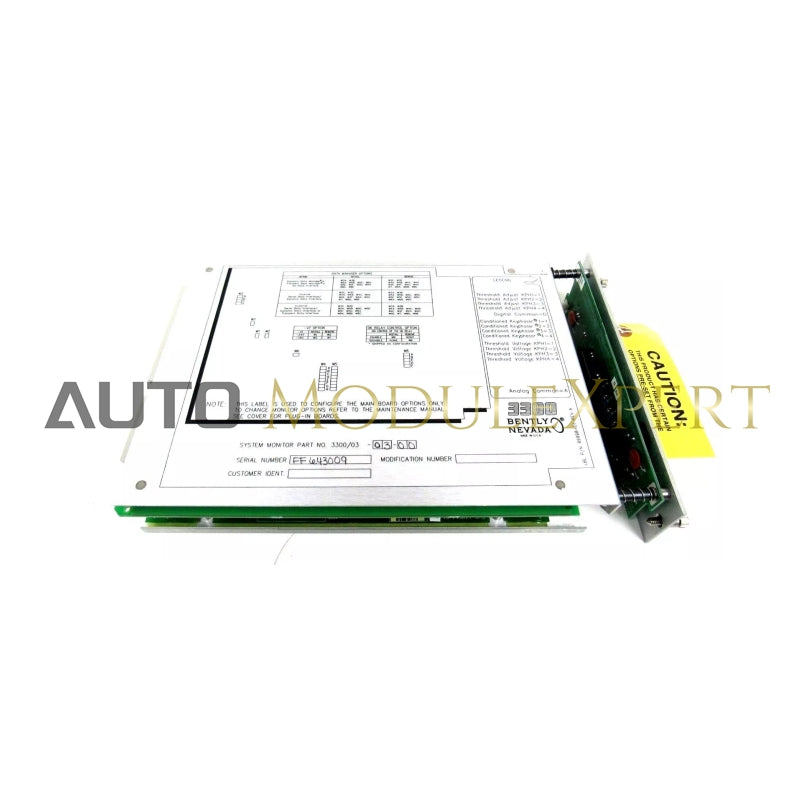

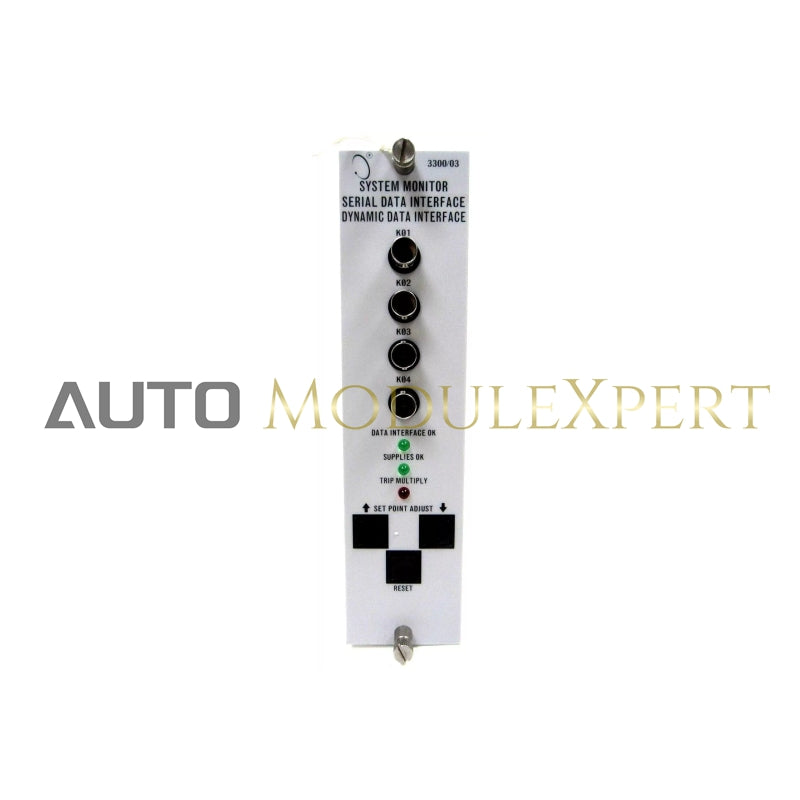

Ringkasan

System Monitor melakukan empat tugas penting dalam rak monitor 3300, menyediakan fungsi-fungsi berikut:

• Fungsi Monitor Umum:

  • Penyesuaian setpoint alarm
  • Kekuatan Keyphasor®, terminasi, pengkondisian, dan distribusi
  • Pengakuan alarm

• Konektivitas:

  • Menyediakan koneksi semua monitor yang terpasang ke prosesor komunikasi eksternal (dijual terpisah) melalui PORT DATA STATIS dan PORT DATA DINAMIS.

• Antarmuka Komunikasi Opsional:

  • Antarmuka Data Serial (SDI): Memungkinkan komunikasi data transduser dan monitor ke komputer pemroses, sistem kontrol digital/distribusi, pengendali terprogram, dan sistem kontrol serta otomatisasi lainnya.
  • Antarmuka Data Dinamis (DDI): Memungkinkan komunikasi data transduser dan monitor ke perangkat lunak manajemen mesin Bently Nevada yang kompatibel. Opsi ini dapat menghilangkan kebutuhan akan prosesor komunikasi eksternal, tergantung pada jenis data yang diperlukan.

Spesifikasi

masukan

• Konsumsi daya:

  • 2 watt; 4,6 watt dengan opsi antarmuka.

• Sinyal Fasor Kunci:

  • Menerima hingga empat sinyal Keyphasor probe kedekatan.
  • Impedansi Masukan: 10 kΩ.

Komunikasi

• RS422:

  • Impedansi: 4 kΩ.
  • Ambang batas: 0,2 V.
  • Tingkat Baud:
    • Maksimum 19,2 k baud untuk SDI.
    • Maksimum 38,4 k baud untuk DDI.
  • Jarak: maksimum 1200 meter (4000 kaki).

• RS232:

  • Impedansi: 3 kΩ hingga 7 kΩ.
  • Tingkat Masukan:
    • Tinggi: +3V hingga +25V.
    • Rendah: -3V hingga -25V.
  • Kecepatan Baud: 19,2 k baud maksimum untuk SDI dan DDI.
  • Jarak: maksimum 30 meter (100 kaki).

Batasan Lingkungan

• Suhu Operasional:
  • 0°C hingga +65°C (32°F hingga 150°F).
• Suhu Penyimpanan:
  • -40°C hingga +85°C (-40°F hingga 185°F).
• Kelembaban relatif:
  • Hingga 95%, non-kondensasi.

Fisik

• Persyaratan Ruang Rak:
  • Satu posisi rak, dipasang hanya di posisi dua (di sebelah Power Supply).
• Berat:
  • 0,9 kg (2,2 pon).
