Ringkasan

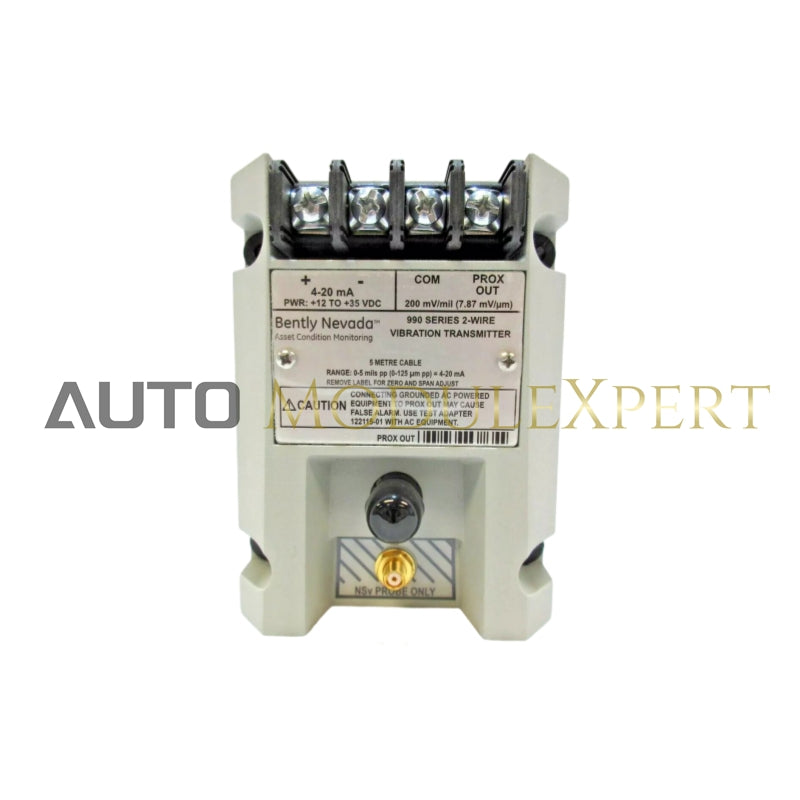

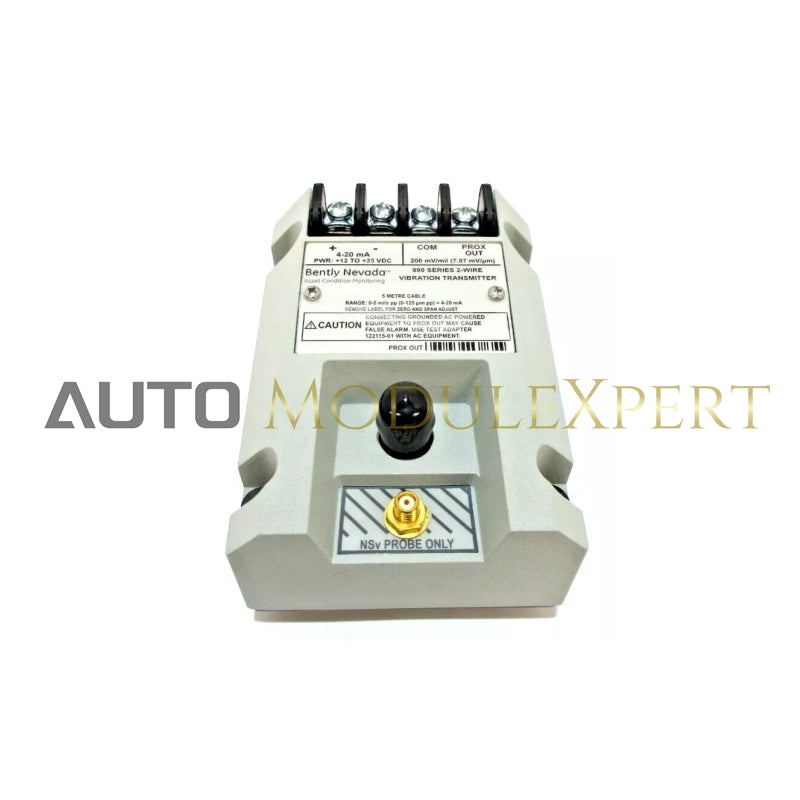

Pemancar Getaran 990 dirancang terutama untuk Produsen Peralatan Asli (OEM) kompresor udara sentrifugal, pompa kecil, motor, atau kipas. Ini memberikan sinyal getaran proporsional 4-20 mA sederhana untuk digunakan sebagai masukan untuk sistem kontrol mesin.

Spesifikasi

Listrik:

• Memasukkan:

  • Menerima 1 Proximity Probe 3300 NSv non-kontak dan kabel ekstensi.

• Persyaratan Daya:

  • Membutuhkan input +12 hingga +35 Vdc di terminal pemancar.

• Keluaran Sinyal 4 hingga 20 mA:

  • Output 4 hingga 20 mAdc pada rentang skala penuh yang ditentukan dalam konfigurasi 2 kabel.

• Akurasi Loop 4 hingga 20 mA:

  • Dalam ±1,5% pada rentang skala penuh yang ditentukan. Akurasi dinilai dari input sinyal TEST hingga tegangan yang diukur pada resistansi loop 250 Ω. Kesalahan ±1,5% merupakan tambahan dari Faktor Skala Inkremental Prox Out.

• Kesenjangan Pemeriksaan:

  • Probe harus diberi jarak antara 0,5 mm (20 mil) dan 1,75 mm (55 mil) dari target untuk memastikan jangkauan skala penuh.

• Resistansi Lingkaran Maksimum:

  • 1.000 Ω, termasuk kabel, pada 35 Vdc.

• Batasan Saat Ini:

  • tipikal 23 mA.

• Penyesuaian Nol dan Rentang:

  • Penyesuaian eksternal yang tidak berinteraksi.

• TIDAK OK / Sinyal Kekalahan:

  • Output sinyal akan menjadi kurang dari 3,6 mA dalam waktu 100 µs setelah kondisi Tidak OK terjadi. Output sinyal dipulihkan dalam 2-3 detik setelah kondisi Tidak OK dihilangkan.

• Respon Frekuensi:

  • 5 Hz hingga 6.000 Hz ±0, 3 dB.

• Ukuran Sasaran Minimum:

  • Diameter 9,5 mm (0,375 inci).

Panjang Kawat Timah:

• Jarak kabel maksimum untuk Output Sensor Proximitor (konektor BNC): 3 meter (10 kaki).

Lingkungan:

• Suhu Operasional:

  • -35°C hingga +85°C (-31°F hingga +185°F).

• Suhu Penyimpanan:

  • -52°C hingga +100°C (-62°F hingga +212°F).

Lokasi Area Berbahaya:

• Tidak Berbahaya, Zona 2 atau Div 2.

Sumber Daya listrik:

• abad ke-28

Bahan:

• Bahan Ujung Transduser:
  • Polifenilen sulfida (PPS).
• Bahan Kasus Transduser:
  • Baja Tahan Karat AISI 303 atau 304 (SST).

Berat:

• Berat Pemancar:
  • 0,43 kg (0,9 pon).
• Total Berat Sistem (Khas):
  • 0,82 kg (1,8 pon).
