Ringkasan

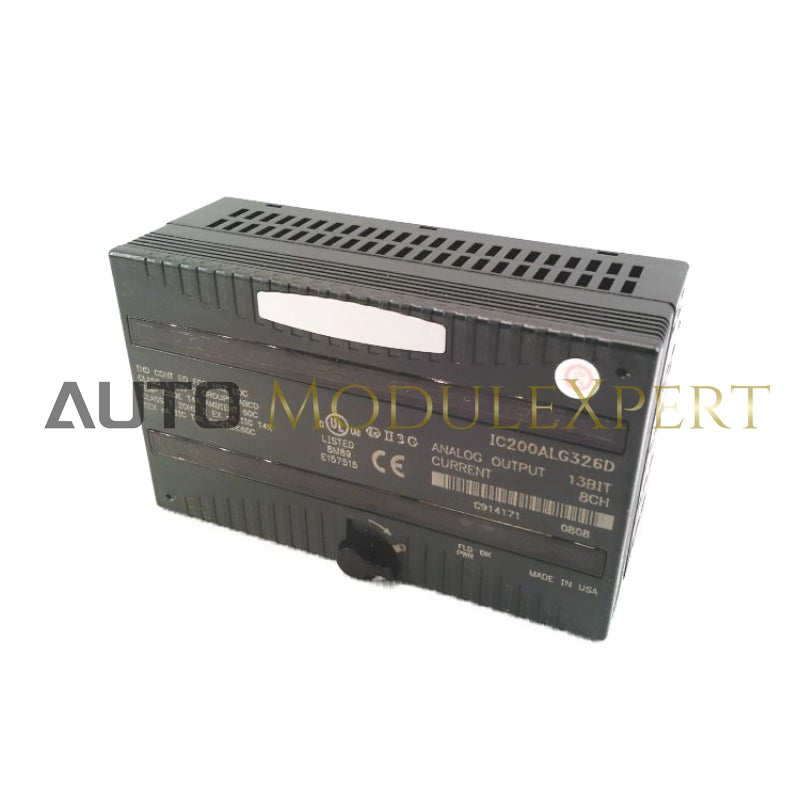

Modul Output Analog IC200ALG326 menyediakan delapan output sumber arus analog 4mA hingga 20mA. Ini dapat menghasilkan sekitar 20,38mA arus keluaran per saluran (termasuk sejumlah kecil arus berlebih) untuk menggerakkan beban keluaran.
Spesifikasi
-
Saluran: 8 saluran tunggal, satu grup
-
ID Modul: FFFF9480
-
Isolasi:
- Masukan pengguna ke logika dan ke ground frame: 250VAC terus menerus; 1500VAC selama 1 menit
- Grup ke grup: Tidak berlaku
- Saluran ke saluran: Tidak ada
-
Indikator LED:
- FLD PWR: Menunjukkan adanya kekuatan medan
- OK: Menunjukkan adanya kekuatan backplane
-
Konsumsi Arus Backplane:
- Keluaran 5V: maksimum 50mA
-
Catu Daya Eksternal:
- Kisaran tegangan: +18 hingga +30VDC (termasuk riak)
- Konsumsi saat ini:
- Maksimum lonjakan 2A
- Maksimum 100mA (tanpa beban)
- Maksimum 185mA (semua 8 output pada skala penuh)
-
Penurunan Daya Termal : Tidak Ada
-
Parameter Konfigurasi: Rentang, keluaran default
-
Diagnostik: Hilangnya Kekuatan Sisi Pengguna (Lapangan).
Karakteristik Keluaran
-
Arus Keluaran:
- Standar: 4mA hingga 20mA
- Dikonfigurasi dengan jumper: 0mA hingga 20mA
-
Karakteristik Beban:
- Resistif: maksimum 0 hingga 800 Ohm*
- Kapasitif: maksimum 0,1µF
- Induktif: maksimum 0,5 jam
-
Ketepatan:
- Pada suhu +25°C: ±0,3% skala penuh (umum), ±0,5% skala penuh (maks)
- Pada +60°C: ±1% skala penuh (maks)
-
Resolusi:
- 4-20mA: 5 hitungan = 2,5µA (~12,7 bit)
- 0-20mA: 4 hitungan = 2,5µA (13 bit)
-
Kecepatan Pembaruan per Modul: maksimum 15 ms
-
Penolakan Crosstalk Saluran-ke-Saluran: minimum 70dB
-
Keluaran Bawaan:
- Tahan Status Terakhir (default)
- Rentang Ujung Rendah (dapat dikonfigurasi)
Data Masuk/O
-
Data Maksimum: maksimum 375 byte
- Hingga 244 byte input atau 244 byte output
-
Tingkat Pembaruan Data I/O: T/A
Topologi Jaringan
- Topologi: Bus linier, diakhiri pada kedua ujungnya (Stub dimungkinkan)
- Media Transmisi: Kabel berpasangan terpilin dan terlindung
- Konektor: konektor D-sub 9-pin
Data Diagnostik Pengguna
- 2 byte status/kontrol
- 5 byte diagnostik PROFIBUS standar
Modul dan Redundansi
- Jumlah Modul: 8 per NIU/stasiun
- Redundansi: T/A
Konsumsi saat ini
- Arus Backplane 5V: 250mA
- Arus Backplane 33V: 10mA
Ukuran
-
P x T x T: 133,4 mm (5,25 inci) x 85,9 mm (3,38 inci)
- Catatan: Tidak termasuk ketinggian catu daya
