Keterangan

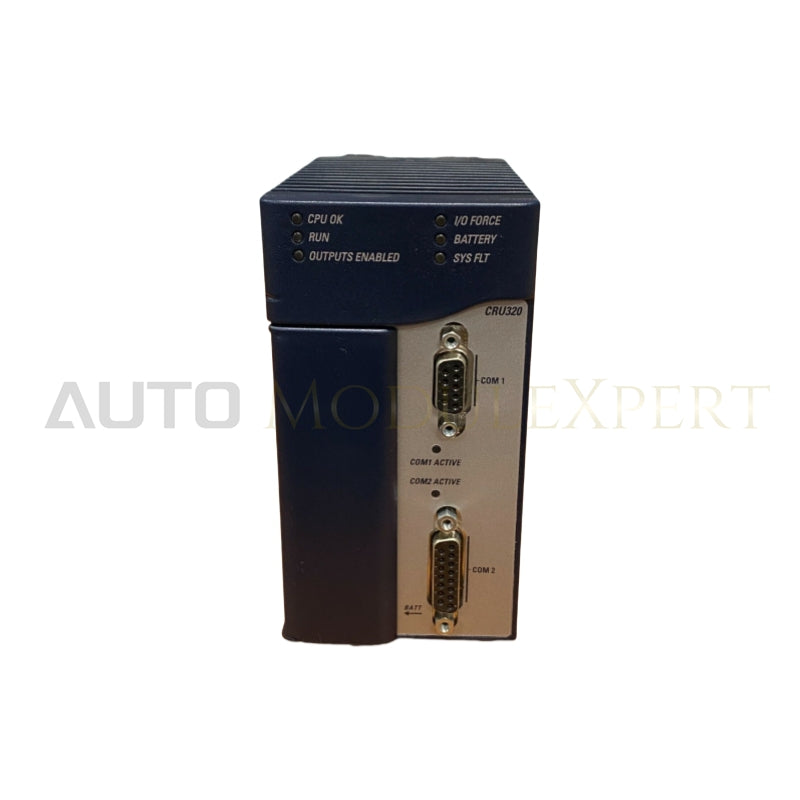

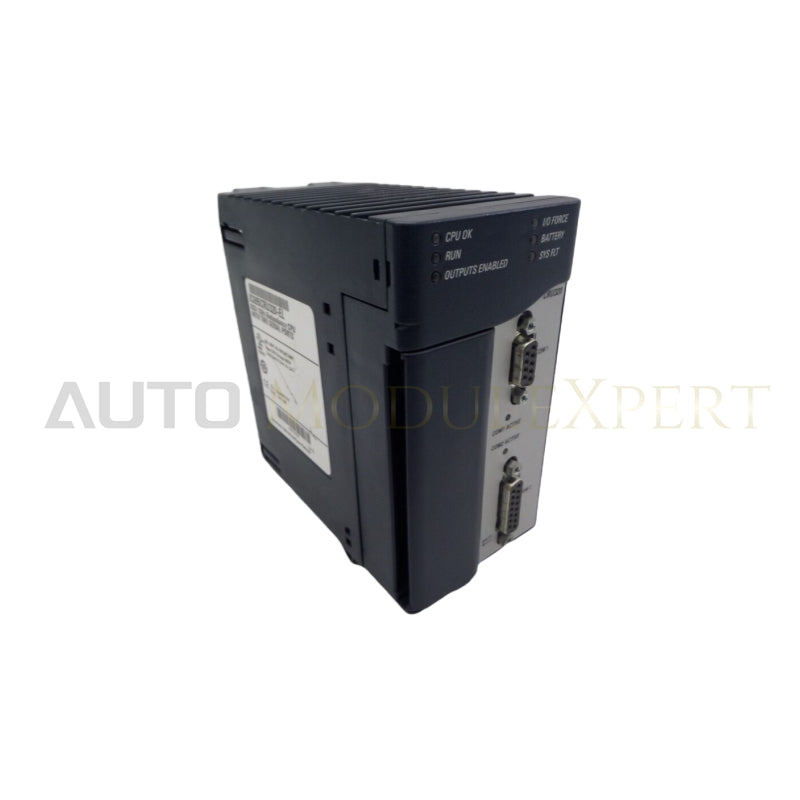

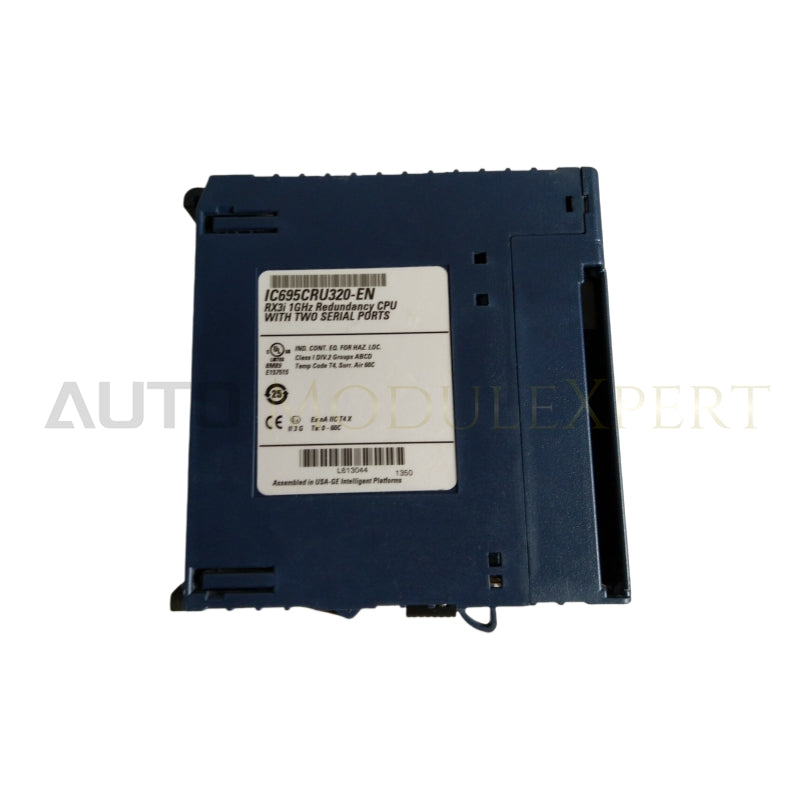

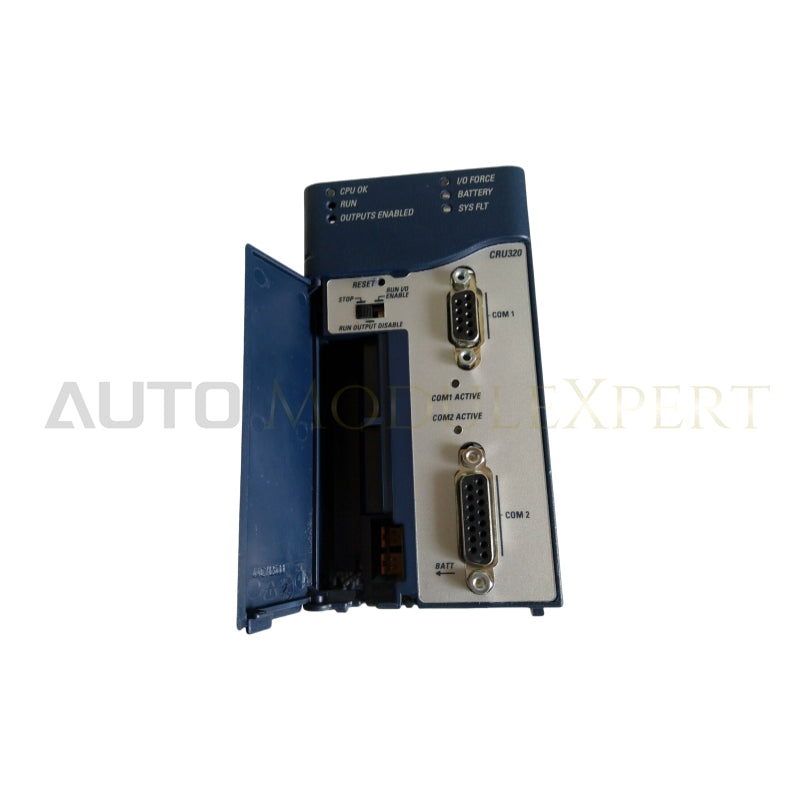

GE FANUC IC695CRU320 adalah CPU Redundansi PACSystems* RX3i, dirancang untuk kontrol mesin, proses, dan sistem penanganan material secara real-time. Ini berinteraksi dengan pemrogram dan perangkat HMI melalui port serial menggunakan protokol SNP Slave dan berkomunikasi dengan modul I/O dan opsi pintar melalui bus backplane ganda. Sistem bus ganda ini mencakup backplane PCI berkecepatan tinggi untuk I/O tingkat lanjut dan backplane serial untuk memudahkan migrasi I/O Seri 90*-30 yang ada.

Fitur

• Hot Standby (HSB) Redundancy: Sistem redundansi terdiri dari dua unit, masing-masing memerlukan satu CPU Redundansi (IC695CRU320) dan modul Redundancy Memory Xchange (IC695RMX128/228) yang dikonfigurasi sebagai tautan redundansi.

• Memori: Mencakup 64 MB memori pengguna yang didukung baterai dan 64 MB memori pengguna flash non-volatil. Memori massal dapat diakses melalui tabel referensi %W.

• Bahasa Pemrograman: Mendukung Diagram Tangga, Teks Terstruktur, Diagram Blok Fungsi, dan C. Lihat Manual Referensi Pemrogram CPU PACSystems RX7i & RX3i, GFK-2950.

• Variabel Simbolik: Variabel simbolik yang ditempatkan secara otomatis dapat menggunakan berapa pun jumlah memori pengguna.

• Ukuran Tabel Referensi: 32Kbit untuk %I dan %Q terpisah, dan masing-masing hingga 32K kata untuk %AI dan %AQ analog.

• Dukungan Modul: Kompatibel dengan sebagian besar modul Seri 90-30 dan rak ekspansi. Untuk detailnya, rujuk Manual Sistem PACSystems RX3i, GFK-2314F atau lebih baru.

• Blok Program: Mendukung hingga 512 blok program, masing-masing dengan ukuran maksimum 128KB.

• Peningkatan Firmware: CPU dan modul di bagian belakangnya mendukung peningkatan firmware bidang.

• Port Serial: Dua port serial: RS-485 dan RS-232.

• Komunikasi Ethernet: Kemampuan Ethernet melalui modul Antarmuka Ethernet berbasis rak (IC695ETM001). Lihat Panduan Pengguna Komunikasi Ethernet TCP/IP PACSystems RX7i & RX3i, GFK-2224.

• Sinkronisasi Waktu: Kompatibel dengan Server Waktu SNTP di jaringan Ethernet (dengan Rilis Ethernet 5.0 atau lebih baru).

• Kepatuhan RoHS: Memenuhi Petunjuk RoHS UE 2002/95/EC dengan pengecualian 7(a), 7(c)-I, dan 7(c)-III.

Spesifikasi: CRU320

• Kinerja CPU: Lihat Lampiran A dari Manual Referensi CPU PACSystems, GFK-2222W atau lebih baru.

• Baterai: Untuk retensi memori, pemilihan baterai, pemasangan, dan perkiraan masa pakai, lihat Manual Baterai dan Paket Energi PACSystems RX3i dan RX7i, GFK-2741.

• Penyimpanan Program: 64 MB RAM yang didukung baterai dan 64 MB memori pengguna flash non-volatil.

• Persyaratan Daya:

  • +3,3 Vdc: nominal 1,0 Amps

  • +5 Vdc: nominal 1,2 Amps

• Suhu Pengoperasian: 0 hingga 60°C (32°F hingga 140°F)

• Titik Mengambang : Ya

• Akurasi Jam Waktu: Penyimpangan maksimum 2 detik per hari

• Akurasi Jam Waktu yang Berlalu: maksimum 0,01%.

• Komunikasi Tertanam: RS-232, RS-485

• Protokol Serial yang Didukung: Modbus RTU Slave, SNP, Serial I/O

• Backplane: Dukungan bus backplane ganda: PCI RX3i dan bus serial berkecepatan tinggi

• Kompatibilitas PCI: Sistem dirancang agar sesuai secara elektrik dengan standar PCI 2.2

• Blok Program: Mendukung hingga 512 blok program, dengan ukuran blok maksimum 128KB.

• Penyimpanan:

  • %I dan %Q: 32Kbits untuk diskrit

  • %AI dan %AQ: dapat dikonfigurasi hingga 32 ribu kata

  • %W: dapat dikonfigurasi hingga RAM pengguna maksimum yang tersedia

  • Simbolis: dapat dikonfigurasi hingga 64 Mbytes

• Ketahanan Memori Flash: Minimum 100.000 siklus tulis/hapus

• Pemeriksaan dan Koreksi Kesalahan Memori (ECC): Koreksi bit tunggal dan pemeriksaan beberapa bit.

• Waktu Peralihan: Maksimum 1 pemindaian logika, minimum 3,133 mdetik.

• Waktu Penyapuan Dasar Tipikal:

  • 3,66 mdetik: 1K I/O Diskrit, 125 I/O Analog, dan 1K Register

  • 3,87 mdetik: 2K I/O Diskrit, 250 I/O Analog, dan 2K Register

  • 4,30 mdetik: I/O Diskrit 4K, I/O Analog 500, dan Register 4K

  • 5,16 mdetik: I/O Diskrit 8K, I/O Analog 1K, dan Register 8K

• Data Maksimum dalam Daftar Transfer: Hingga 2 Mbytes

• Tautan Redundansi Didukung: Hingga dua tautan sinkronisasi IC695RMX128/228
