Ringkasan

Modul PACSystems™ IC695PNS001 RX3i PROFINET Scanner dan IC695PNS101 RX3i Advanced PROFINET Scanner menghubungkan rak I/O RX3i universal jarak jauh dari modul RX3i ke Pengontrol I/O PROFINET. Pemindai PROFINET memindai modul di raknya, mengambil data masukan, menyediakan data keluaran, dan menukar data tersebut di LAN I/O PROFINET pada tingkat produksi yang dikonfigurasi.

Spesifikasi

• Dukungan PROFINET:

  • PROFINET Versi 2.3 Perangkat I/O Kelas A
  • Pengoperasian yang dikontrol secara redundansi mengimplementasikan Redundansi Sistem PROFINET V2.3 Tipe S-2

• Edisi Mesin PAC Versi:

  • Versi yang Diperlukan: PNS001 & PNS101: Versi 8.50 SIM 2 atau lebih baru

• Persyaratan Daya:

  • PNS001-Bxxx atau lebih baru:
    • Tegangan 3,3 VDC
    • 0,6 A tanpa perangkat SFP terpasang
    • 1,3 Maksimum (dua perangkat SFP terpasang, 0,35A per SFP)
  • PNS001-Axxx:
    • Tegangan 3,3 VDC
    • 1.2 A tanpa perangkat SFP terpasang
    • 1,9 Maksimum (dua perangkat SFP terpasang, 0,35A per SFP)
  • PNS001-Bxxx atau lebih baru / PNS101-Axxx atau lebih baru:
    • 5Vdc: 0,7A maksimum
  • PNS001-Axxx:
    • 5Vdc: 1.1A maksimum

• Kisaran Suhu Operasional:

  • PNS001-Bxxx atau lebih baru / PNS101-Axxx atau lebih baru:
    • -25°C hingga 60°C (Penurunan hingga 57°C jika SFP Fiber 100 MB terpasang atau SFP Tembaga beroperasi pada 1 GB)
  • PNS001-Axxx:
    • 0°C hingga 60°C (Penurunan hingga 57°C jika SFP Fiber 100 MB terpasang atau SFP Tembaga beroperasi pada 1 GB)

• Jumlah Konektor Port:

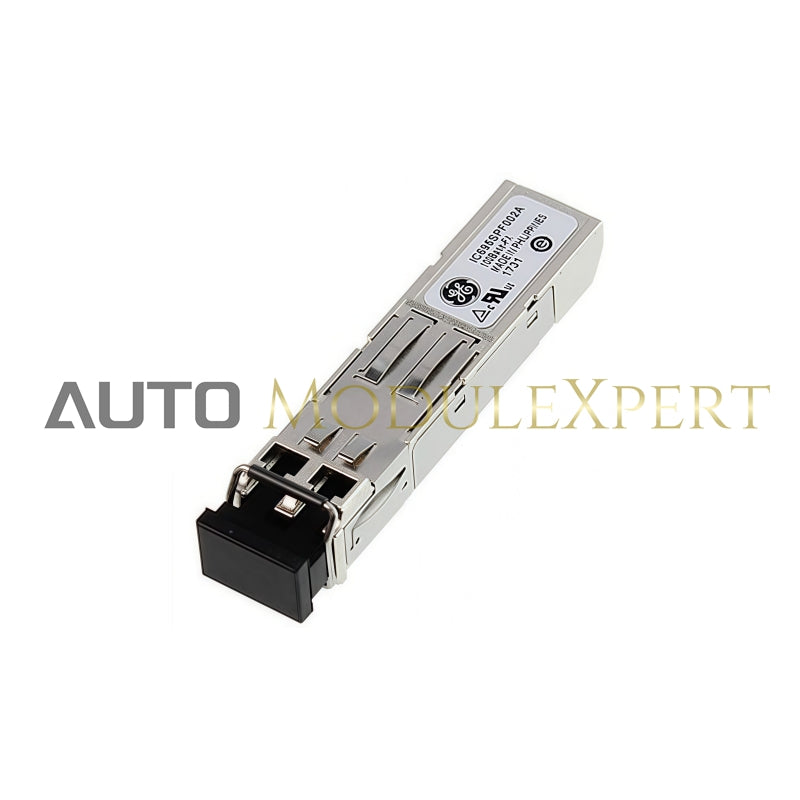

  • Dua Kandang RJ-45 dan Dua SFP (perangkat SFP tidak termasuk, tersedia terpisah)

• Konektor Peningkatan Firmware:

  • PNS001-Bxxx & PNS101-Axxx: Satu konektor Ethernet RJ-45 di panel depan
  • PNS001-Axxx: Satu konektor USB di panel depan

• Kartu SD:

  • Mendukung kartu SD dan SDHC.

• Status PNS001 dan Bit Kontrol:

  • 32 bit status masukan dan 32 bit kontrol keluaran

• Tingkat Produksi I/O PROFINET (Tingkat Pembaruan I/O):

  • Pilihan yang dapat dikonfigurasi: 1 md, 2 md, 4 md, 8 md, 16 md, 32 md, 64 md, 128 md, 256 md, atau 512 md

• Jumlah Alamat IP:

  • PNS001-Bxxx & PNS101-Axxx: Dua alamat IP (Satu untuk port PROFINET, Satu untuk port panel depan. Mendukung Perutean Antar-Domain Tanpa Kelas (CIDR))
  • PNS001-Axxx: Satu alamat IP (Satu untuk port PROFINET)

• Jumlah Alamat MAC:

  • PNS001-Bxxx & PNS101-Axxx: Enam alamat MAC (Satu port panel depan, satu untuk masing-masing dari empat port eksternal, dan satu port internal)
  • PNS001-Axxx: Lima alamat MAC (Satu untuk masing-masing dari empat port eksternal, dan satu port internal)

• Batas Maksimum Stasiun I/O:

  • Jumlah Modul I/O per Stasiun: Jumlah slot backplane dikurangi satu untuk PNS dan setidaknya satu untuk catu daya
  • Data I/O per Stasiun:
    • Jumlah 2880 byte
    • 1440 byte data masukan
    • 1440 byte data keluaran

• Konfigurasi:

  • File GSDML V2.3 tersedia untuk diunduh dan diimpor ke PAC Machine Edition.
  • GSDML yang mendukung rilis firmware adalah bagian dari kit pemutakhiran firmware yang tersedia di situs web Dukungan.
