Ringkasan

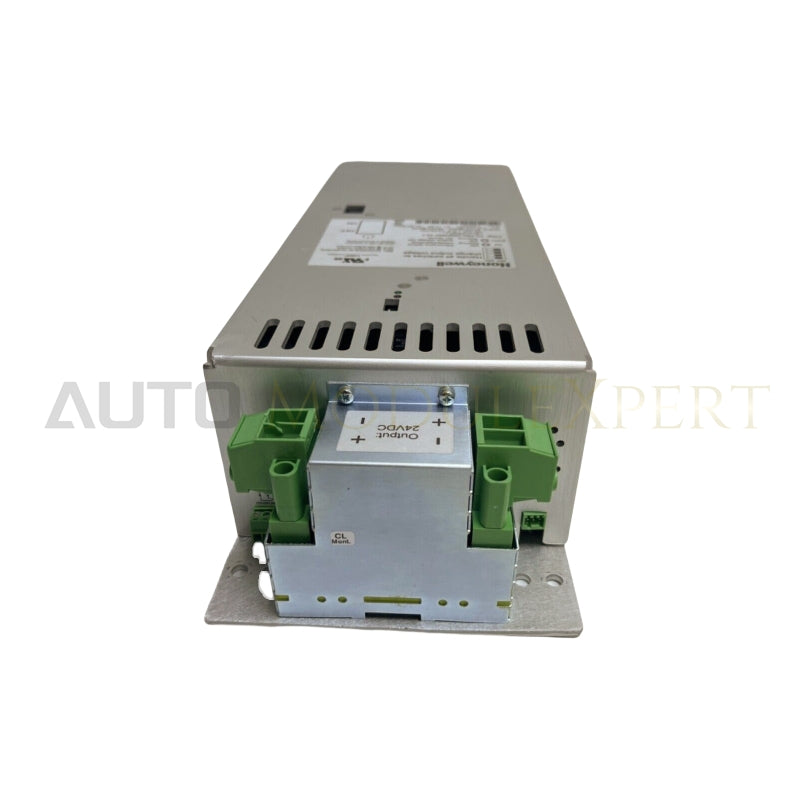

Catu daya PSU-UNI2450U adalah catu daya DC mode aktif yang disetujui UL dengan efisiensi tinggi, melebihi 85% pada 187 V AC dan lebih dari 80% pada 93,5 V AC. Ia menerima berbagai tegangan masukan untuk menghasilkan 25 V DC pada keluaran 48 A atau 28 V DC pada keluaran 43 A.

Fitur utama

• Perlindungan Tegangan Berlebih Bawaan Ganda: Mematuhi persyaratan keselamatan fungsional standar IEC 61508.
• Sakelar ON/OFF: Catu daya mencakup sakelar ON/OFF yang dikombinasikan dengan konektor daya AC dan DC terisolasi, memungkinkan penggantian unit secara online dalam sistem aktif.
• Fitur Batas Saat Ini: Membatasi daya output maksimum hingga 1200 W.
• Alarm Di Bawah Tegangan: Aktif pada tegangan kurang dari 22 V.
• Dioda Keluaran: Memungkinkan pengoperasian paralel.
• Kisaran Suhu:
  • FC-PSU-UNI2450U: -5°C hingga 70°C.
  • FA-PSU-UNI2450U: -40°C hingga 70°C.
• Perlindungan Optimal: Memberikan perlindungan terhadap beban berlebih dan arus pendek yang terus-menerus.
• Waktu Tahan: 100 ms.
• Alarm KIPAS

Spesifikasi

Informasi Umum:

• Nomor Jenis: FC-PSU-UNI2450U
• Versi: V2.1, V3.0
• Persetujuan: TUV

Persyaratan Daya:

• Tegangan: 110-240 V AC (batas pengoperasian: 93-253 V AC)
• Konsumsi Daya Tanpa Beban: 13 W
• Faktor Daya: Mendekati 1
• Rentang Frekuensi Masukan: 47-63 Hz

Spesifikasi Fisik:

• Dimensi: 420,5 × 140 × 90 mm (L × T × D) / 16,57 × 5,51 × 3,54 inci (L × T × D)
• Berat: 5,7 kg (12,5 lb) – termasuk set kabel

Keadaan lingkungan:

• Suhu Penyimpanan: -25 °C hingga +85 °C (-13 °F hingga +185 °F)
• Suhu Pengoperasian: -5 °C hingga +70 °C (23 °F hingga +158 °F) (Penurunan arus keluaran sebagai fungsi suhu sekitar)

Spesifikasi Masukan:

• Arus Inrush: < 15A
• Daya Masukan:
  • <1400 VA (tegangan terukur 220-240 V AC)
  • <1500 VA (tegangan terukur 110-120 V AC)
• Masukan Saat Ini:
  • <7,5 A (tegangan terukur 220-240 V AC)
  • <16 A (tegangan terukur 110-120 V AC)

Spesifikasi Keluaran:

• Tegangan Keluaran: 25 V DC atau 28 V DC; perlindungan tegangan lebih ganda
• Riak dan Kebisingan: <40 mVpp
• Arus Keluaran (25 V DC): 48 A pada -5 °C hingga +50 °C (23 °F hingga +122 °F)
• Arus Keluaran (28 V DC): 43 A pada -5 °C hingga +50 °C (23 °F hingga +122 °F)
• Arus Output Penurunan: Mulai pada 50 °C (122 °F): 30 W/°C (Lihat kurva penurunan daya untuk lebih jelasnya)
• Waktu Penahanan: 100 ms pada beban penuh
• Pengaturan Tegangan Keluaran: 25 V DC
• Efisiensi:
  • 85% (tegangan terukur 220-240 V AC)
  • 80% (tegangan terukur 110-120 V AC)

Isolasi:

• Masukan ke Keluaran: 3750 Vrms (1 menit)
• Masukan ke Kasus: 2500 Vrms (1 mnt.)
• Output ke Casing: 500 V DC

Konektor:

• Masukan AC: Soket tipe saluran masuk IEC 60320 C20, 16 A dengan klip penahan
• Output DC: 2 x Phoenix PCV6-16/2-G1F-10,163 dengan sekrup pengunci
  • Konektor Kabel: Phoenix PC 16/2-STF-10,162
    • Ukuran Kabel Min.: 0,75 mm²
    • Ukuran Kabel Maks.: 16 mm²
    • Panjang Strip: 12 mm
• Kontak Alarm: Soket Phoenix 3 tiang tipe MC 1,5/3-G-3,81
  • Konektor Kabel: Phoenix MC 1,5/3-ST-3,81
    • Ukuran Kabel Min.: 0,14 mm²
    • Ukuran Kabel Maks.: 1,5 mm²
    • Panjang Strip: 7 mm

Peringkat Kontak Alarm: 100 mA / 30 V

Kontak Alarm Tegangan Rendah: Relai mati energinya ketika tegangan output turun di bawah 22 V DC.

Batas Tegangan: Demi keselamatan, dua sirkuit pengaturan independen membatasi tegangan output hingga sekitar 27 V (30 V untuk mode 28 V) jika terjadi kegagalan fungsi pengaturan normal.
