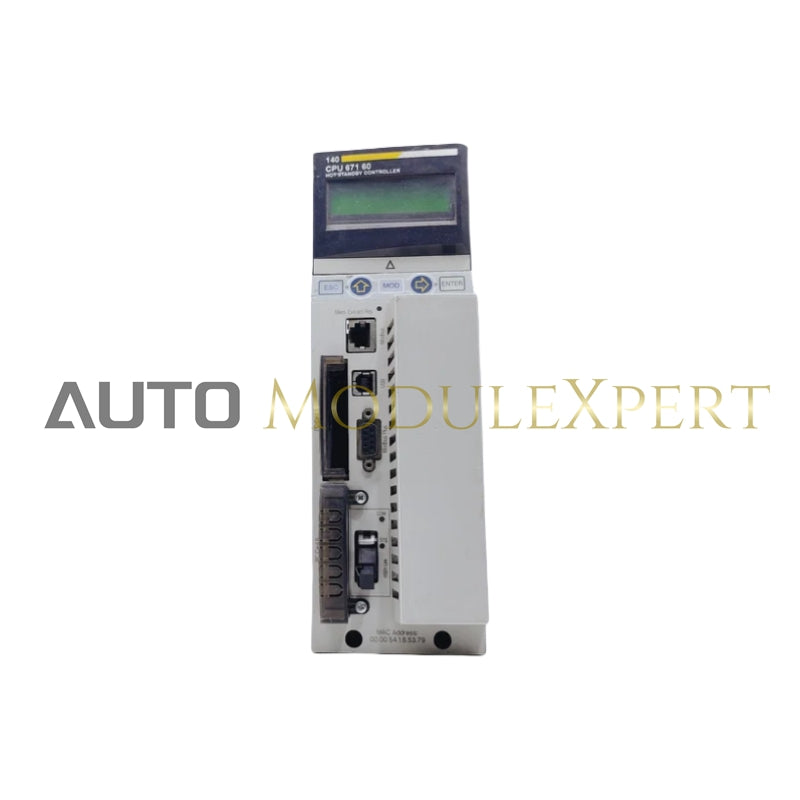

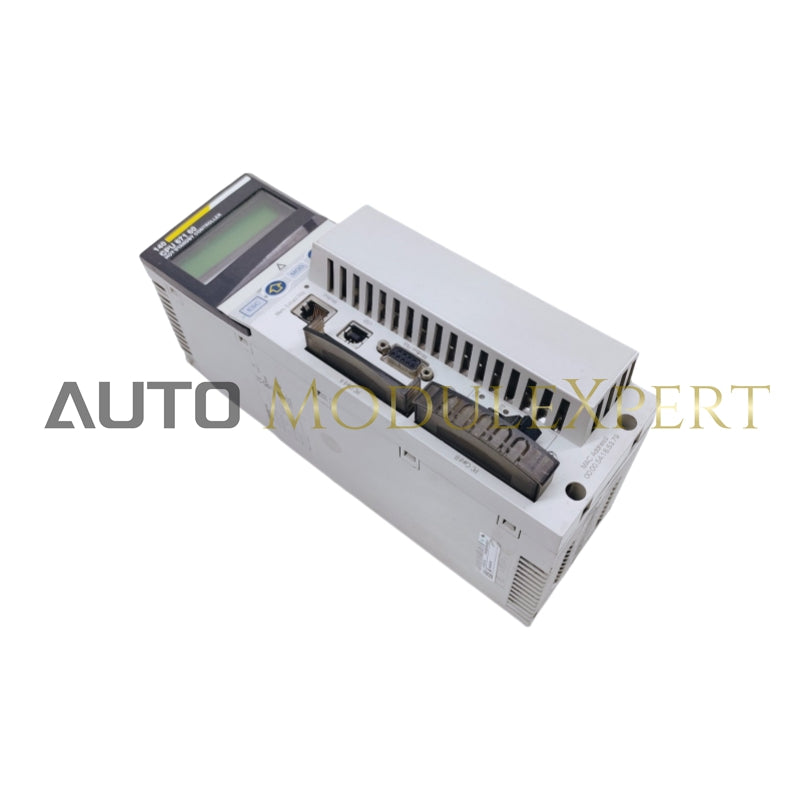

Utama

• Jangkauan produk: Platform otomatisasi Modicon Quantum
• Jenis produk atau komponen: Prosesor Unity

Yang saling melengkapi

• Mode transmisi: Multi-mode
• Frekuensi jam: 266 MHz
• Jumlah slot:
  • 2
  • 4
  • 6
  • 10
  • 16
• Jumlah rak: 2 rak lokal
• Jumlah stasiun I/O yang didistribusikan:
  • 63 stasiun (1 rak per 3 jaringan Modbus Plus)
• Jumlah stasiun I/O jarak jauh:
  • 31 (2 rak per S908 remote I/O)
  • 31 (2 rak per I/O jarak jauh Ethernet Quantum)
  • 16 (2 rak per I/O jarak jauh Ethernet X80)
• I/O diskrit:
  • Jarak jauh: 31,744 input, 31,744 output
  • Terdistribusi (per jaringan Modbus Plus): 8.000 input, 8.000 output
  • Ethernet Remote I/O: Tidak terbatas (maks 31 tetes dari 28 slot)
  • Lokal: Dilarang dalam aplikasi Hot Standby
• I/O analog:
  • Terdistribusi (per jaringan Modbus Plus): 500 input, 500 output
  • Ethernet Remote I/O: Tidak terbatas (maks 31 tetes dari 28 slot)
  • Jarak jauh: 1.984 masukan, 1.984 keluaran
  • Lokal: Dilarang dalam aplikasi Hot Standby
• I/O spesifik aplikasi:
  • Input interupsi berkecepatan tinggi
  • Tautan serial
  • Stempel waktu yang akurat
  • Menangkal
• Layanan komunikasi: router Ethernet
• Jumlah modul opsional: 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)
• Jumlah koneksi maksimum:
  • 1 USB
  • 2 AS-Interface (terdistribusi)
  • 4 Antarmuka AS (jarak jauh)
  • 6 Ethernet TCP/IP (lokal)
  • 6 Modbus Plus (lokal)
  • 6 Profibus DP (lokal)
  • 1 Modbus (RS232/485 Modbus/ASCII)

Jenis koneksi terintegrasi:

• 1 Modbus Ditambah
• 1 Modbus
• 1 USB
• 1 Serat optik (Siaga Panas)

Cek:

• Pengendalian proses
• Siaga panas

Penyimpanan:

• Dapat diperluas:
  • program 7.168 kB (dengan kartu PCMCIA)
  • Penyimpanan file 8 MB (dengan kartu PCMCIA)
• RAM internal: 1.024 kB (512 kB untuk data)

Fungsi sakelar:

• Port memori sakelar tombol hidup/mati

Struktur aplikasi:

• 1 tugas cepat berkala (dilarang di aplikasi Hot Standby)
• 128 tugas interupsi I/O (dilarang dalam aplikasi Hot Standby)
• 128 tugas interupsi (dilarang dalam aplikasi Hot Standby)
• 32 tugas interupsi pengatur waktu (dilarang dalam aplikasi Hot Standby)
• 4 tugas tambahan (dilarang dalam aplikasi Hot Standby)
• 1 tugas utama siklik/berkala

Pertunjukan:

• Jumlah instruksi per ms:
  • 10,28 Kinst/ms (100% Boolean)
  • 10,07 Kinst/ms (65% Boolean dan 35% numerik)
• Sistem overhead:
  • 0,2 ms untuk tugas cepat
  • 1 ms untuk tugas utama
• Persyaratan bus saat ini: 2.500 mA

Sinyal lokal:

• 1 LED (hijau) untuk aktivitas Ethernet (COM)
• 1 LED (merah) untuk tabrakan Ethernet

Sambungan listrik:

• 1 konektor perempuan (SUB-D 9) untuk menghubungkan ke jaringan Modbus Plus
• 1 konektor (RJ45) untuk menghubungkan ke bus Modbus
• 1 konektor (MT-RJ) untuk interkoneksi PLC primer dan sekunder (hingga 4 km)

Lingkungan:

• Sertifikasi produk:
  • CE
  • UL
  • Lain-lain (Laut)
  • CSA
  • tamu
• Standar : HazLoc

Unit Pengepakan:

• Jenis Unit Paket: PCE
• Jumlah Unit dalam Paket 1: 1
• Dimensi Paket 1:
  • Tinggi: 11,0 cm
  • Lebar: 19,0 cm
  • Panjang: 32,5 cm
  • Berat: 1,447 kg
