Keterangan

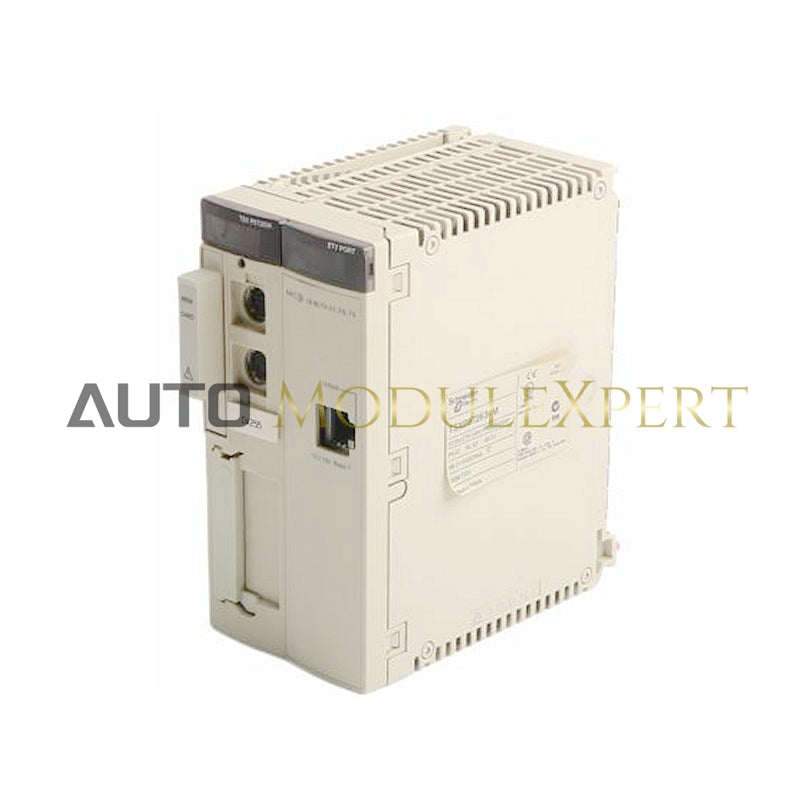

Prosesor TSXP572634M Unity dari Schneider dirancang untuk otomatisasi industri yang efisien dengan konsep yang transparan, dukungan I/O yang luas, dan memori yang dapat diskalakan. Ini menawarkan konektivitas yang kuat, termasuk tautan Ethernet dan RS485, serta eksekusi berkecepatan tinggi untuk operasi Boolean dan aritmatika.

Informasi Umum

• Slot : 128 (rak slot 4/6/8)

• Kapasitas Prosesor I/O Diskrit : 1024 I/O

• Kapasitas Prosesor I/O Analog : 80 I/O

• Saluran Khusus Aplikasi : ≤ 24

• Saluran Kontrol Proses : ≤ 10 (hingga 30 loop sederhana)

• Koneksi Terintegrasi :

• Ethernet TCP/IP RJ45

• Tautan serial non-terisolasi (2 mini DIN RS485 betina, 19,2 kbit/s)

• Port: Ethernet 10BASE-T/100BASE-TX

• Kapasitas Prosesor Modul Komunikasi : 1–4

Memori & Eksekusi

• RAM bagian dalam :

• Dengan Kartu PCMCIA: 160 kB data, 768 kB program

• Tanpa Kartu PCMCIA: 160 kB program dan data

• Kartu PCMCIA : 16.384 kB penyimpanan data tambahan

• Ukuran Maksimum Area Objek :

• 64 %KWi kata konstan (terletak di data internal)

• 64 %MWi kata internal (terletak di data internal)

• 64 kB (blok fungsi DFB dan EFB) data internal tidak berlokasi

• 64 kB (data dasar dan turunan) data internal tidak berlokasi

• 8132 %Mi terletak bit internal

Struktur Aplikasi

• Tugas Cepat : 1

• Tugas Utama : 1

• Tugas Acara : 64

Pertunjukan

• Jumlah Instruksi per ms :

• 2,53 Kinst/ms (65% Boolean + 35% aritmatika tetap dengan kartu PCMCIA)

• 3.7 Kinst/ms (100% Boolean dengan kartu PCMCIA)

• 3,71 Kinst/ms (65% Boolean + 35% aritmatika tetap tanpa kartu PCMCIA)

• 4,76 Kinst/ms (100% Boolean tanpa kartu PCMCIA)

• Beban Sistem Overhead :

• 0,3 ms (tugas cepat)

• 1 ms (tugas utama)

spesifikasi elektrik

• Konsumsi Saat Ini : 1650 mA (5 V DC)

• Format Modul : Ganda

• Berat Produk : 0,042 kg (0,09 lb)
