Обзор

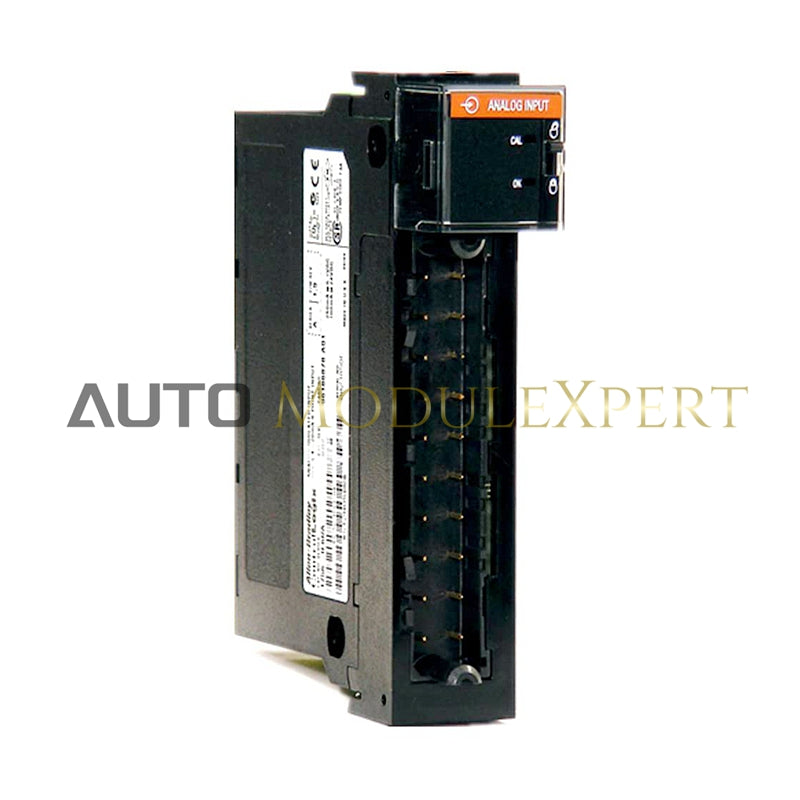

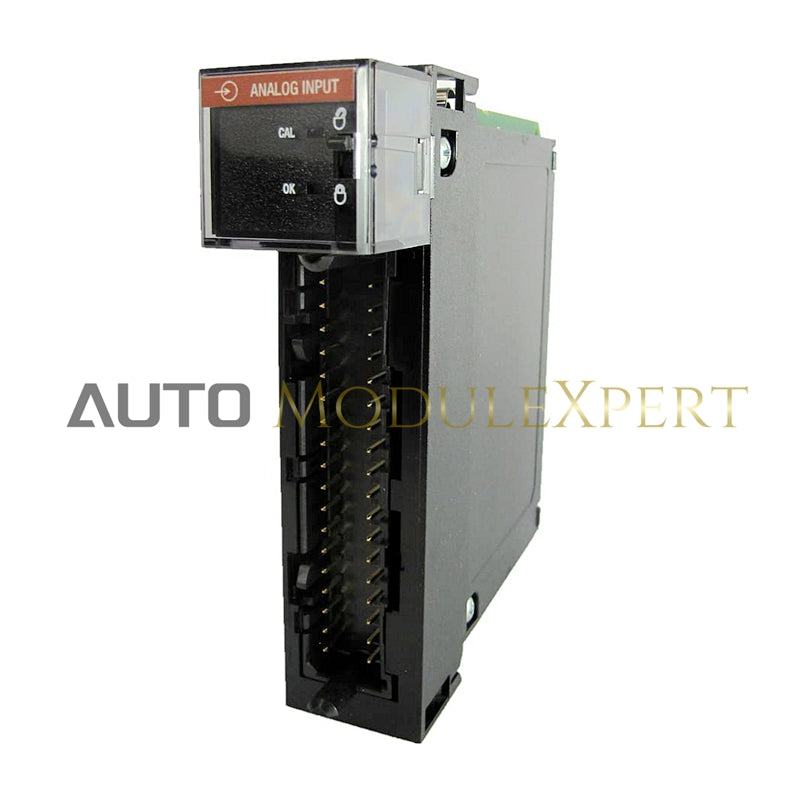

Allen-Bradley 1756-IF16 — это универсальный модуль аналогового ввода ControlLogix, предназначенный для систем промышленной автоматизации. Этот модуль обеспечивает гибкость в конфигурации проводки и поддерживает несколько типов входных сигналов, таких как напряжение (±10 В, 0–10 В, 0–5 В) и ток (0–20 мА). Благодаря высокому разрешению и различному времени сканирования 1756-IF16 хорошо подходит для приложений, требующих точного измерения аналогового сигнала и быстрого обновления данных.

Технические характеристики

• Номер детали: 1756-IF16
• Производитель: Rockwell Automation
• Тип продукта: Модуль аналогового ввода
• Серия модулей: ControlLogix
• Типы входов: 16 несимметричных, 8 дифференциальных или 4 высокоскоростных дифференциальных канала.
• Вход сигнала: ±10 В, 0–10 В, 0–5 В, 0–20 мА
• Разрешение:
  • 320 мкВ/отсчет (15 бит + знак биполярный) при ±10,25 В
  • 160 мкВ/отсчет (16 бит) при 0–10,25 В
  • 80 мкВ/отсчет (16 бит) при 0–5,125 В
  • 0,32 мкА/отсчет (16 бит) при 0–20,5 мА
• Время стабилизации: <80 мс до 5 % от полной шкалы.
• Время сканирования:
  • 16 точек, несимметричный: 16–488 мс
  • Разница в 8 баллов: 8-244 мс
  • 4-точечный высокоскоростной дифференциал: 5-122 мс
• Ток объединительной платы (5,1 В): 150 мА
• Ток объединительной платы (24 В): 65 мА
• Общая мощность объединительной платы: 2,33 Вт
• Потребляемая мощность: 2,3 Вт (напряжение), 3,9 Вт (ток)
• Метод преобразования модуля: Сигма-Дельта
• Формат данных: целочисленный режим (выравнивание по левому краю, дополнение до 2), IEEE 32-битная плавающая запятая
• Максимальный входной ток (в выключенном состоянии): 1,5 мА
• Защита от перенапряжения: 30 В постоянного тока (напряжение) и 8 В постоянного тока (ток)
• Съемные клеммные колодки: 1756-TBCH, 1756-TBS6H

Конфигурации проводки

• Односторонний: обеспечивает 16 каналов и чувствителен к шуму; лучше всего подходит для приложений с общим заземлением.
• Дифференциальный. Обеспечивает повышенную помехоустойчивость и использует 8 каналов, что идеально подходит для приложений без общей земли.
• Высокоскоростной дифференциальный режим: использует 4 канала и предназначен для приложений, требующих быстрого обновления данных, при этом один канал используется на каждые четыре.

Приложения

Модуль 1756-IF16 идеально подходит для приложений, требующих точного измерения аналогового входа и быстрой обработки данных, таких как:

• Системы управления технологическими процессами
• Мониторинг промышленной автоматизации
• Системы технического обслуживания и профилактического обслуживания машин

Дополнительная информация

• Тепловыделение (напряжение): 7,84 БТЕ/час
• Тепловыделение (ток): 13,3 БТЕ/час
• Максимальное входное напряжение (в выключенном состоянии): 30 В постоянного тока (напряжение), 8 В постоянного тока (ток)
• Совместимые клеммные колодки: 1756-TBCH, 1756-TBS6H
