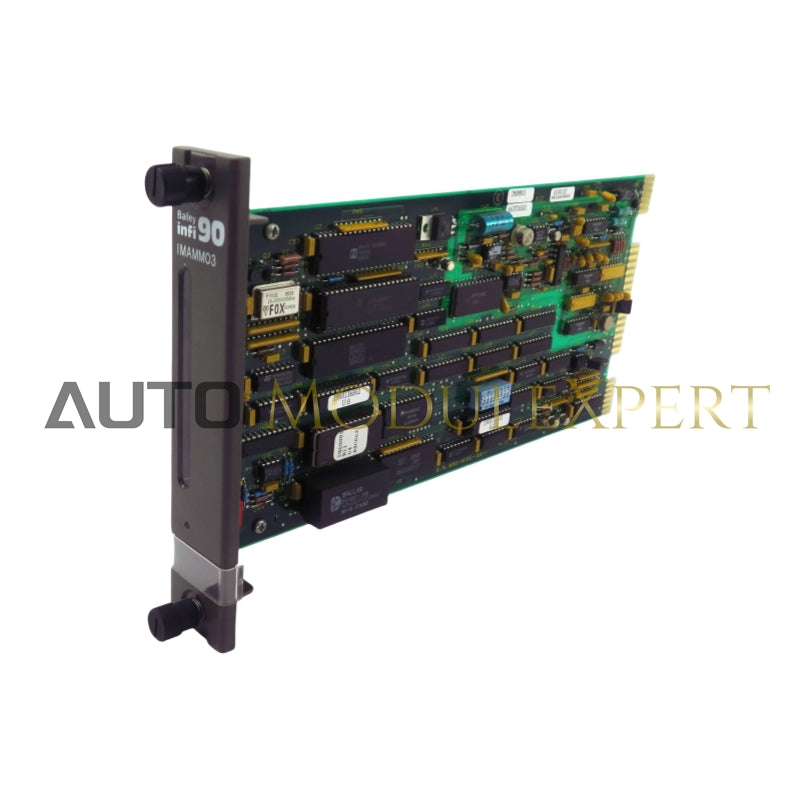

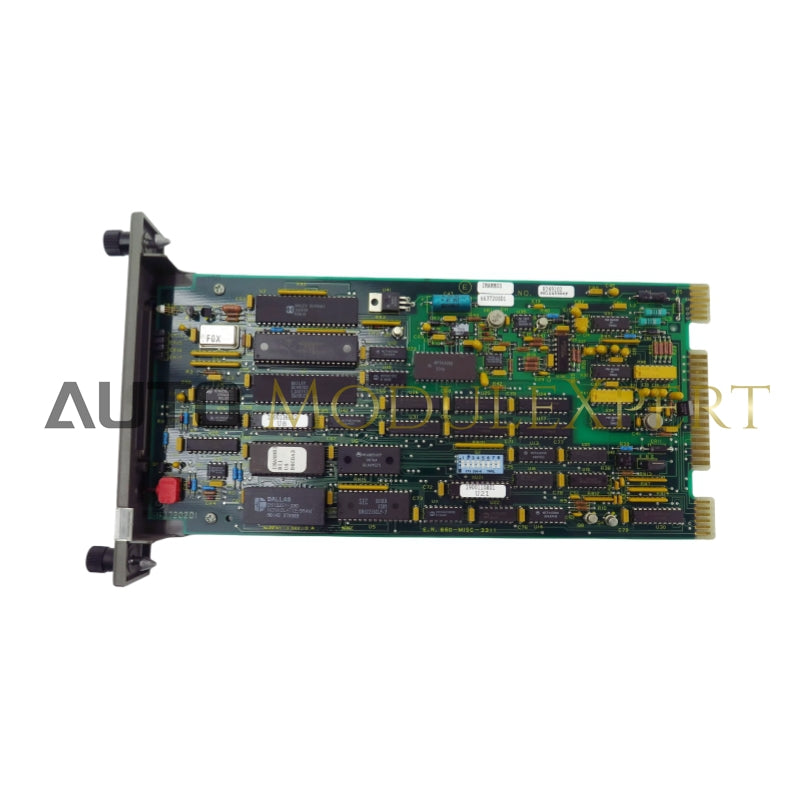

Bailey Infi 90 IMAMM03 — аналоговый главный модуль

Тип модели:

• Аналоговый главный модуль Bailey Infi 90

Производители:

• АББ, Бейли

Модели:

• АББ Бейли Инфи 90
• ABB Bailey Infi 90 и Net 90

Технические характеристики

Объем памяти:

• Оперативная память (ОЗУ): 24 кбайт
• Память только для чтения (ПЗУ): 36 кбайт
• ОЗУ с батарейным питанием (BATRAM): 6 кбайт

Требования к питанию:

• Напряжение:
  • +5 В постоянного тока (±5%)
  • +15 В постоянного тока (-2,5%, +5%)
  • -15 В постоянного тока (+2,5%, -5%)
• Ток (максимальный):
  • 825 мА (+5 В постоянного тока)
  • 150 мА (+15 В постоянного тока)
  • 40 мА (-15 В постоянного тока)
• Рассеиваемая мощность (максимальная):
  • 4,13 Вт (+5 В постоянного тока)
  • 1,88 Вт (+15 В постоянного тока)
  • 0,45 Вт (-15 В постоянного тока)

Входы (максимум):

• Тип:
  • До 64 из 4 IMASM01 или 8 IMASM02/03/04
• Диапазон входных данных:
  • -10 до +10 В постоянного тока
  • ±5 В постоянного тока (максимум)
• Диапазон синфазного напряжения:
  • ±50 В постоянного тока
• Отказ в общем режиме:
  • С IMASM01: -54 дБ (максимум ±5 В постоянного тока)
  • С IMASM02: -75 дБ (±50 В переменного тока при пиковой частоте 60 Гц)
  • С IMASM03/04: -100 дБ (максимум ±250 В постоянного тока)
• Отказ в обычном режиме:
  • С IMASM01/02/03/04: -120 дБ (±250 В переменного тока при пиковой частоте 60 Гц)
• Входное сопротивление: 10 МОм

Точность (при 25°C / 77°F):

• Без точности подчиненного устройства:
  • IMASM01: ±0,01 % от диапазона (типичное значение)
  • IMASM02/03/04: ±0,025 % от диапазона (максимум)
• С точностью подчиненного:
  • IMASM01: 0,1 % от допустимого диапазона ввода.
  • IMASM02/03/04: 0,05 % от диапазона входного сигнала 200 мВ с использованием внешнего источника калибровки.
• Точность холодного спая:
  • ±0,125% от диапазона входного сигнала 200 мВ (с использованием внутреннего источника калибровки)
• Эффект старения:
  • 0,025%/год
• Температурный эффект:
  • ±0,00035%/°C (±0,00019%/°F)

Дополнительные характеристики:

• Разрешение АЦП: 16 бит (гарантировано 15 бит)
• Гарантированная линейность:
  • IMASM01: -100 дБ (типично), -65 дБ (минимум)
  • IMASM02/03/04: -85 дБ (типично), -65 дБ (минимум)
• Перекрестные разговоры:
  • С IMASM01: -100 дБ (типично), -65 дБ (минимум)
  • С IMASM02/03/04: -85 дБ (типично), -65 дБ (минимум)

Размеры и информация о доставке:

• Размеры:
  • 7,0" x 2,0" x 13,0" (17,8 см x 5,1 см x 33,0 см)
• Масса:
  • 0 фунтов 12,0 унций (0,3 кг)

Дополнительная информация:

• Код тарифа: 8538907080
• Страна происхождения: США
