Обзор

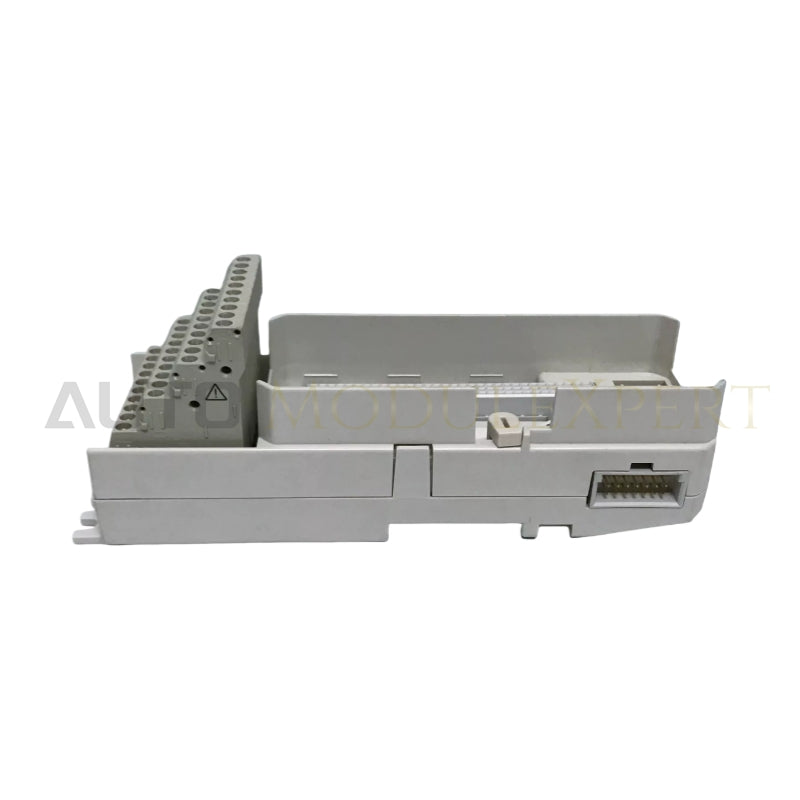

TU818 — это компактное 32-канальное модульное оконечное устройство (MTU) на 50 В, разработанное для системы ввода-вывода S800. Этот MTU является пассивным компонентом, служащим интерфейсом для подключения полевой проводки к модулям ввода-вывода. Кроме того, он интегрирует часть ModuleBus.
Основные функции MTU включают в себя распределение сигналов ModuleBus как на подключенный модуль ввода-вывода, так и на следующий MTU в цепочке. Он также назначает правильный адрес модулю ввода-вывода, корректируя исходящие сигналы положения перед передачей их следующему MTU.

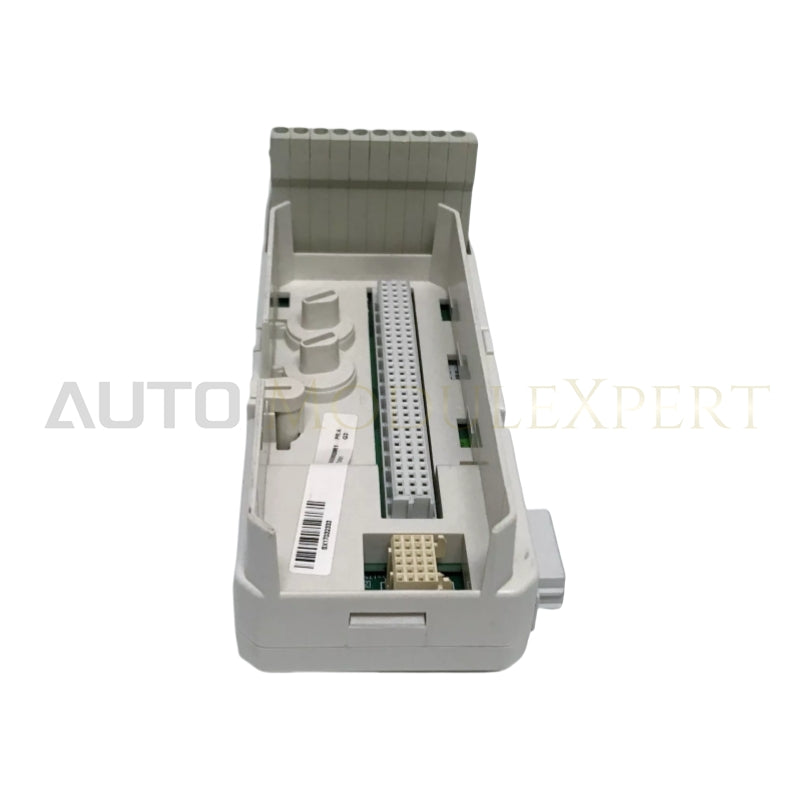

Для настройки TU818 использует две механические клавиши, которые позволяют ему поддерживать различные типы модулей ввода-вывода. Эти клавиши, каждая из которых имеет шесть возможных положений, имеют до 36 различных механических конфигураций. Важно отметить, что эта механическая настройка не влияет на функциональность MTU или самого модуля ввода-вывода.
Технические характеристики
- Номер статьи: 3BSE069209R1
- Тип : Компактный
- Подключение : Клеммный блок
- каналы: 32
- Напряжение : 50 В
-
Монтаж:
- Оба направления
- Горизонтально: 55 ºC (131 °F)
- Вертикально: 40 ºC (104 °F)
-
Использовать с I/O:
- АИ810, АИ815, АИ835А, АИ843, АИ845, АИ880А
- DI810, DI811, DI818, DI830, DI831, DI840, DI880, DI885
- DO818, DP840
- Присоединения к процессу: 40-полюсная винтовая клемма
- Одиночный/резервный ввод-вывод : одиночный
- Максимальный ток на канал ввода-вывода: 2,5 А
-
Максимальное текущее соединение процесса:
- L1+: Макс 8 А
- L2+: Макс 8 А
-
Допустимые размеры проводов:
- Твердый: 0,5 - 2,5 мм²
- Застрял: 0,5 - 1,5 мм²
- Испытательное напряжение диэлектрика: 500 В переменного тока.
- Маркировка CE : Да
-
Электрическая безопасность:
- EN 61010-1, UL 61010-1
- EN 61010-2-201, UL 61010-2-201
- Опасная зона: зона ATEX 2.
- Морская сертификация: ABS, BV, DNV-GL, LR.
-
Температура:
- Рабочая температура: от 0 до +55 °C (от +32 до +131 °F)
- Хранение: от -40 до +70 °C (от -40 до +158 °F)
- Выданы одобрения для +5 до +55 °C
- Степень загрязнения: степень 2, IEC 60664-1.
- Защита от коррозии: ISA-S71.04: G3
- Относительная влажность: от 5 до 95 %, без конденсации.
-
Максимальная температура окружающей среды:
- 55 °C (131 °F)
- Для вертикального монтажа: 40 °C (104 °F)
- Класс защиты: IP20 согласно IEC 60529.
- Механические условия эксплуатации: IEC/EN 61131-2.
-
ЭМС:
- ЭН 61000-6-4
- ЭН 61000-6-2
-
Категории перенапряжения:
- МЭК/ЕН 60664-1
- ЭН 50178
- класс оборудования : класс I в соответствии с IEC 61140 (Земля защищена)
- Соответствие RoHS : EN 50581:2012.
- Соответствие WEEE: ДИРЕКТИВА/2012/19/EU
Размеры
- Ширина: 64 мм (2,52 дюйма), включая разъем, 58,5 мм (2,3 дюйма) при установке от края до края.
- Глубина: 64 мм (2,52 дюйма), включая клеммы.
- Высота: 170 мм (6,7 дюйма), включая защелку.
- Вес: 0,17 кг (0,37 фунта).
