Описание

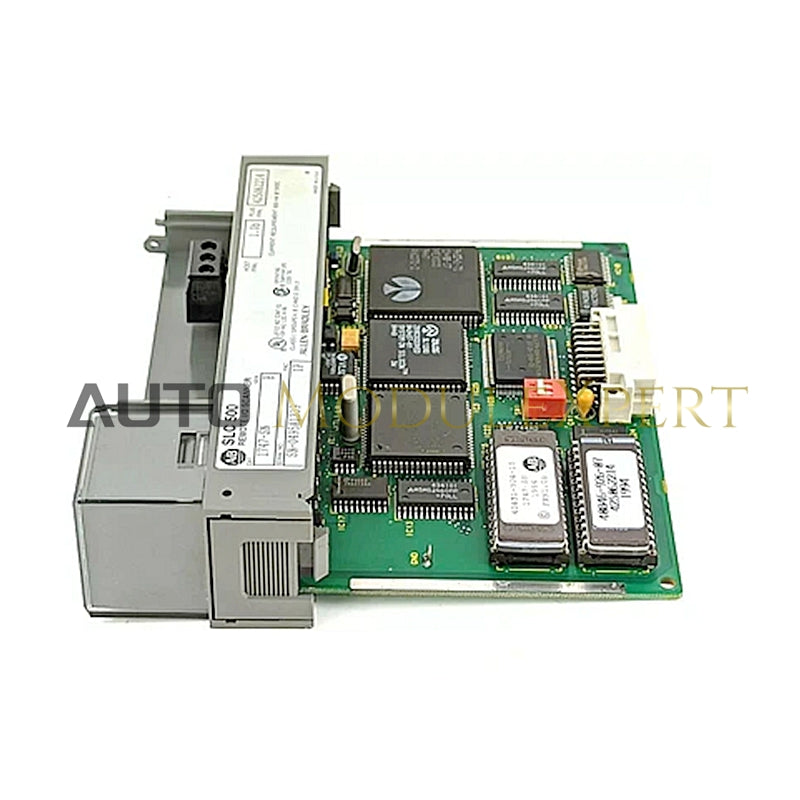

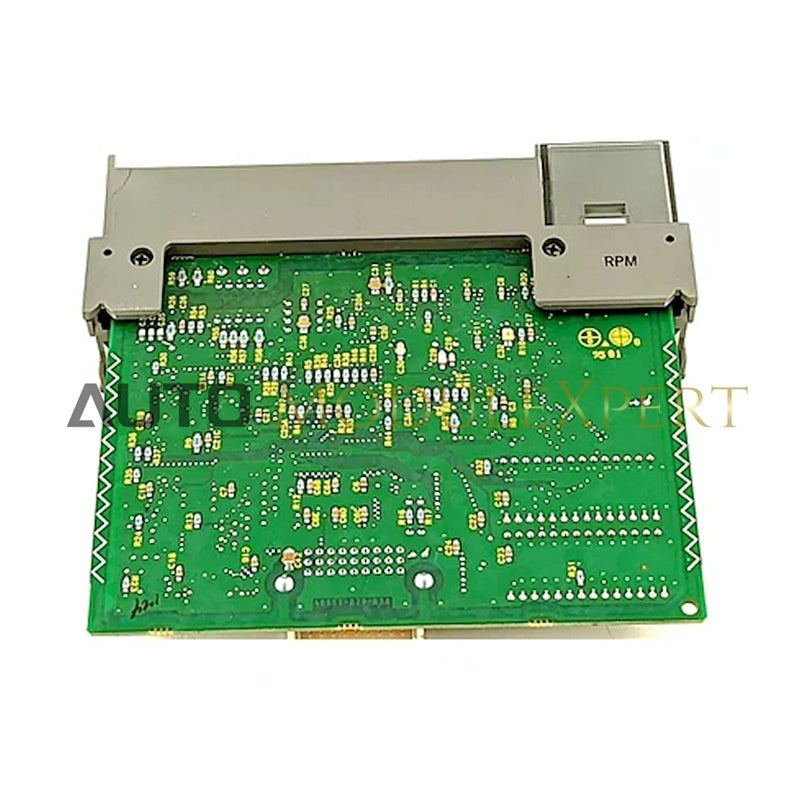

Allen-Bradley 1747-SN/B — это модуль сканера удаленного ввода-вывода (RIO) для системы SLC 500, обеспечивающий высокоскоростную передачу данных между процессорами SLC 500, HMI и другими устройствами автоматизации. Он оснащен одним коммуникационным портом RIO, поддерживающим до 16 устройств в обычном режиме и 32 устройства в дополнительном режиме, с максимальной длиной кабеля 3050 метров (10 000 футов).

Главная информация

• номер части: 1747-СН/Б
• Серия : SLC 500
• Тип модуля: Сканер удаленного ввода-вывода (RIO).
• Порты: 1
• Кабель связи: Belden 9463
• Максимальная длина кабеля: 3050 метров (10 000 футов).
• Температура хранения: от -40°C до 85°C.
• Рабочая температура: от 0 °C до 60 °C.
• Относительная влажность: от 5 % до 95 % (без конденсации).
• Вес : 1 фунт (0,45 кг)
• Ток объединительной платы: 600 мА (5 В) / 90 мА (24 В)
• Слоты шасси: 30

Функции

• Связь: поддерживает связь удаленного ввода-вывода (RIO).
• Скорость передачи данных: 57,6 Кбод (3048 метров) / 230,4 Кбод (762 метра)
• Последовательное подключение: подключение до 16 устройств в обычном режиме и до 32 в дополнительном режиме.
• Резервная память: флэш-память
• Сертификаты агентства: UL, C-UL, CE, C-Tick.
• Скорость передачи данных: четыре скорости, выбираемые с помощью DIP-переключателей.

Технические характеристики

• Тип модуля: сканер удаленного ввода-вывода.
• Рабочая температура: от 0 °C до 60 °C.
• Температура хранения: от -40°C до 85°C.
• Вес : 1 фунт (0,45 кг)
• Кабель связи: Belden 9463
• Максимальная длина кабеля RIO: 3050 метров (10 000 футов)
• Относительная влажность: от 5 % до 95 % (без конденсации).
• Ток объединительной платы: 600 мА (5 В) / 90 мА (24 В)
• Слоты для модулей шасси: 30

Совместимость

• Процессоры: SLC 5/02, 5/03, 5/04, 5/05.
• Устройства: совместимы с терминалами PanelView, ПЛК, HMI и другими устройствами RIO.

Относящийся к окружающей среде

• Рабочая температура: от 0 °C до 60 °C.
• Температура хранения: от -40°C до 85°C.
• Влажность: от 5 % до 95 % (без конденсата).
