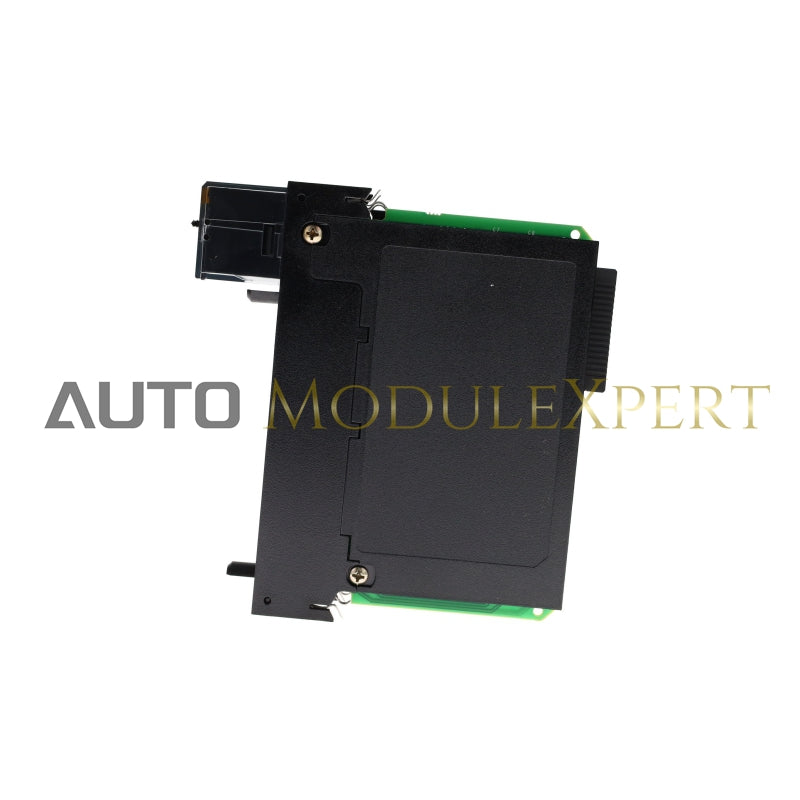

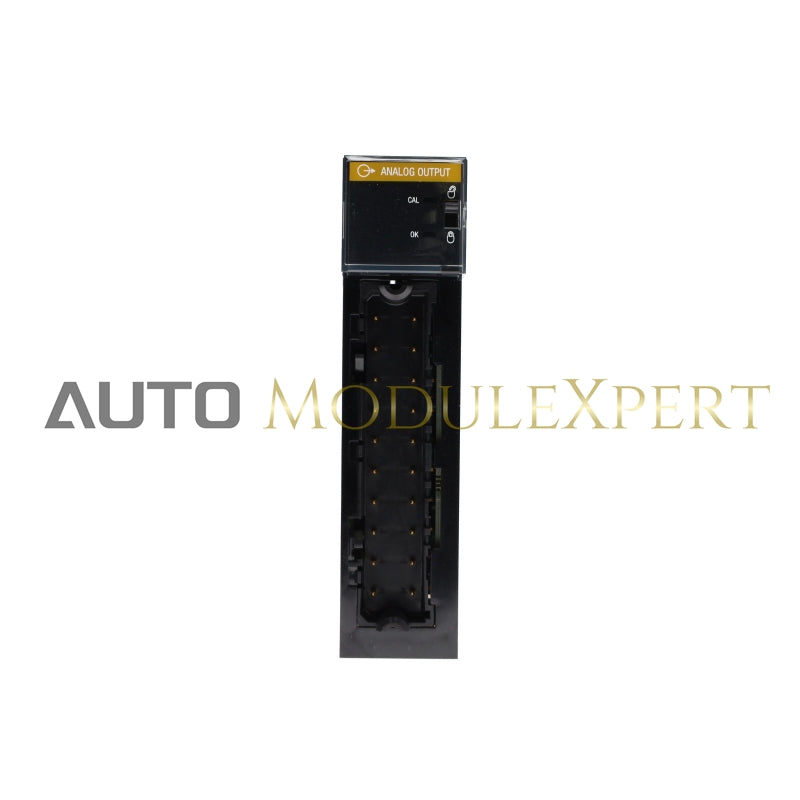

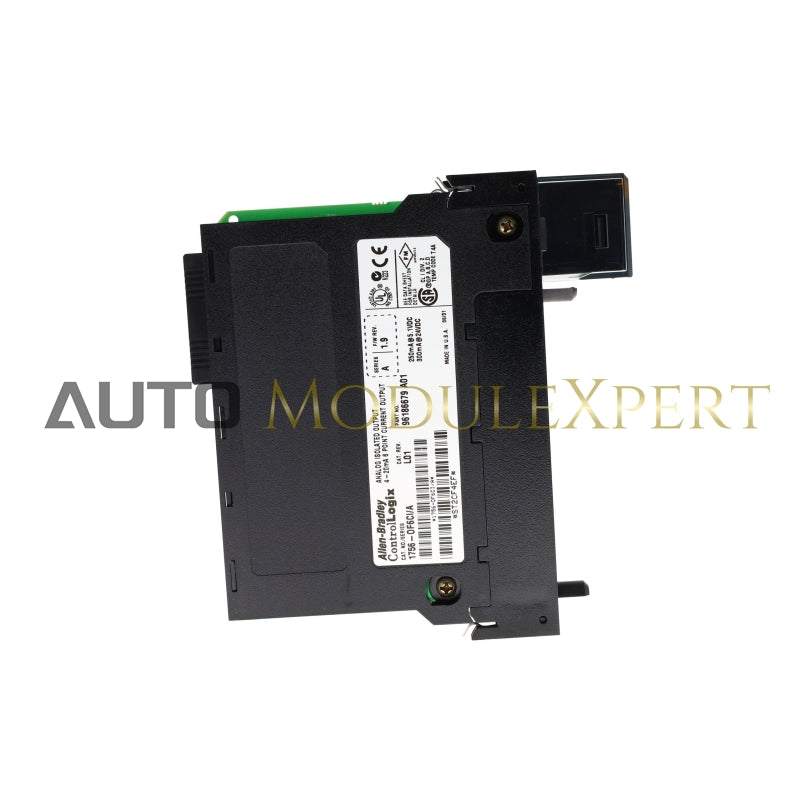

Технические характеристики

• Выходы:
  • 6 индивидуально изолированных выходных каналов
• Диапазон выходных данных:
  • 0…21 мА
• Разрешение:
  • 13 бит на 21 мА (2,7 мкА)

Текущий розыгрыш

• @ 5.1В:
  • 250 мА для нагрузок 0–550 Ом, подключенных к выходам OUT и RTN.
  • 250 мА для нагрузок 551…1000 Ом, подключенных к выходам OUT и ALT.
• @ 24В:
  • 225 мА для нагрузок 0–550 Ом, подключенных к выходам OUT и RTN.
  • 300 мА для нагрузок 551…1000 Ом, подключенных к выходам OUT и ALT.

Характеристики питания

• Общая мощность объединительной платы:
  • 6,7 Вт для диапазона 0…550 Ом
  • 8,5 Вт для диапазона 551…1000 Ом
• Рассеиваемая мощность (макс.):
  • 5,5 Вт для нагрузок 0…550 Ом
  • 6,1 Вт для нагрузок 551…1000 Ом
• Тепловое рассеивание:
  • 18,76 БТЕ/ч для нагрузок 0–550 Ом
  • 20,80 БТЕ/ч для нагрузок 551…1000 Ом

Защита и возможности

• Обнаружение обрыва цепи: нет
• Защита от перенапряжения: 24 В постоянного тока
• Защита от короткого замыкания: электронное ограничение тока до 21 мА или менее.
• Возможности привода: 0…1000 Ом
• Раздельные клеммы поля: для 0–550 Ом и 551–1000 Ом

Производительность

• Время установления:
  • <2 мс до 95 % конечного значения при резистивных нагрузках
• Калиброванная точность при 25 °C (77 °F):
  • Лучше 0,1 % диапазона 4–21 мА.
• Интервал калибровки:
  • 6 месяцев обычно
• Смещение дрейфа:
  • 1 мкА/°C типично
• Дрейф усиления в зависимости от температуры (номинальный):
  • 60 частей на миллион/°C
• Дрейф усиления в зависимости от температуры (макс.):
  • 100 частей на миллион/°C
• Ошибка модуля:
  • 0,6% от диапазона
• Время сканирования модуля (макс.):
  • 25 мс с плавающей точкой
  • 10 мс целое число

Данные и преобразования

• Формат данных:
  • Целочисленный режим (выровнен по левому краю, дополнение по 2 с)
  • IEEE 32-бит с плавающей точкой
• Метод преобразования модуля:
  • R-Ladder DAC, монотонность без пропусков кодов

Электрическая изоляция

• Напряжение изоляции:
  • 250 В (постоянное), базовый тип изоляции, выходные каналы-объединительная плата и выходные каналы-каналы
• Напряжение при плановом тестировании:
  • 1350 В переменного тока в течение 2 секунд

Механика и конфигурация

• Модульный ключ:
  • Электронный, программно настраиваемый
• Съемный клеммный блок (RTB):
  • 1756-ТБНХ, 1756-ТБШ
• RTB-ключение:
  • Определяемый пользователем механический
• Ширина слота:
  • 1
• Категория провода:
  • 2

Температура и корпус

• Температурный код Северной Америки:
  • T4A
• Температурный код МЭК:
  • Т4
• Тип корпуса:
  • Нет (открытый стиль)
