Обзор

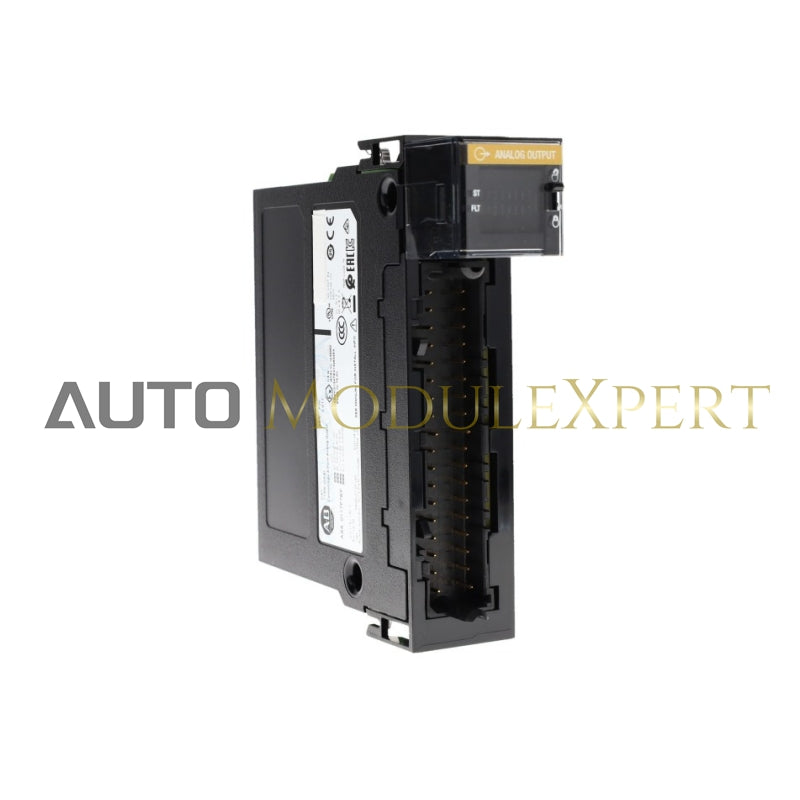

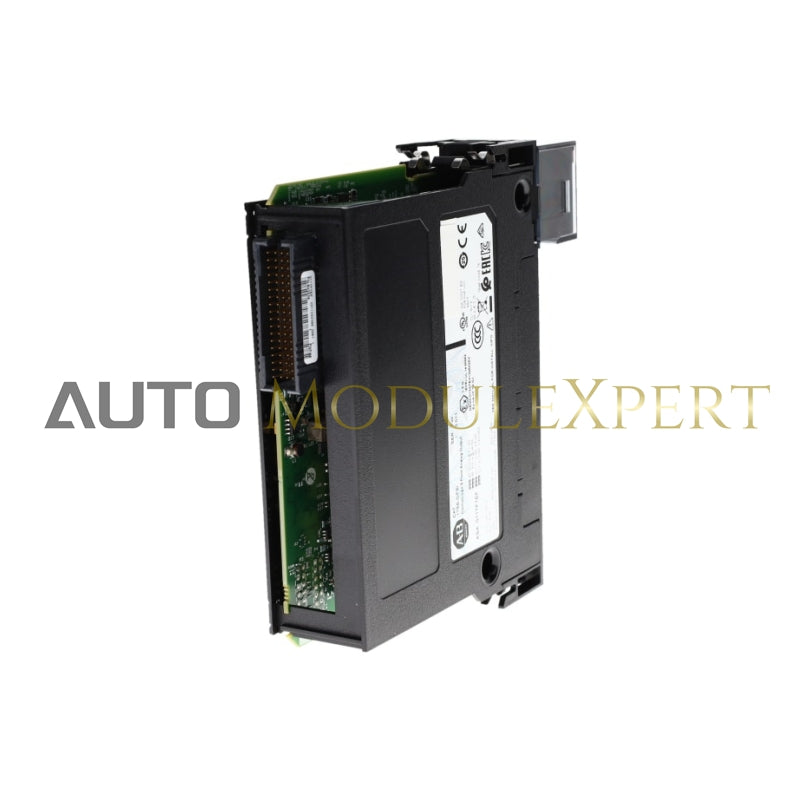

Модуль изолированного аналогового выхода ControlLogix 8AO предназначен для различных приложений аналогового выхода, предлагая гибкость и надежность. Этот модуль предоставляет изолированные выходные каналы с поддержкой как напряжения, так и тока. Ключевые особенности включают встроенное оповещение о данных, выборку каналов в реальном времени и возможность масштабирования в инженерные единицы, что делает его подходящим для различных промышленных систем управления.

Ключевая особенность:

• Поддерживает входные, выходные и комбинированные модули.
• Совместимо с термопарами и модулями RTD.
• Алармирование данных на борту для мониторинга порогов сигналов.
• Сэмплинг каналов в реальном времени для точного и своевременного сбора данных.
• Масштабирование к инженерным единицам для упрощения интеграции системы.
• Кодирование электронного модуля и настраиваемые программным обеспечением опции.
• Механическое ключевание RTB для пользовательской настройки.

Технические характеристики

• Серия продуктов: ControlLogix (выпуск 1756/1757 г.)
• Тип компонента: ПЛК и ввод-вывод
• Количество аналоговых выходов: 8 каналов
• Типы аналогового выхода:
  • Ток (0-20мА)
  • Напряжение (0-5В DC, 0-10В DC, -10+10В DC)
  • Однонаправленный, изолированный
• Диапазон(ы) аналогового выхода:
  • -10 В до +10 В постоянного тока
  • 0 В до 5 В постоянного тока
  • 0 В до 10 В постоянного тока
  • 0 мА – 20 мА
• Разрешение аналогового выхода: 16 бит (знаковый)
• Специфические функции модуля:
  • Изолированный выход напряжения/тока
  • 8 изолированных каналов (любая комбинация режимов напряжения или тока)

Экологические характеристики

• Рабочая Температура:
  • Макс.: 60°С
  • Мин: 0°С
• Температура хранения:
  • Макс.: 85°С
  • Мин: -40°С
• Относительная влажность (макс.): 95 % относительной влажности.
• Вибрация:
  • Ускорение (макс.): 2 м/с²
  • Частота (макс. рабочая): 500 Гц

Соответствие стандартам

• IEC 60068-2-1: Испытание на холод
• IEC 60068-2-14: Испытание на изменение температуры
• IEC 60068-2-2: Испытание на сухое тепло
• IEC 60068-2-27: Испытание на удар
• IEC 60068-2-30: Испытание на влажный жар
• IEC 60068-2-6: Испытание на вибрацию (синусоидальное)
• IEC 61000-4-2: Иммунитет к электростатическому разряду
• IEC 61000-4-3: Иммунитет к радиированным радиочастотным электромагнитным полям
• IEC 61000-4-4: Иммунитет к электрическим быстрым переходным процессам/всплескам
• IEC 61000-4-5: Иммунитет к перенапряжениям
• IEC 61000-4-6: Устойчивость к проводимым радиочастотным помехам
• IEC 61000-6-4: Стандарт эмиссии для промышленных условий
