Обзор

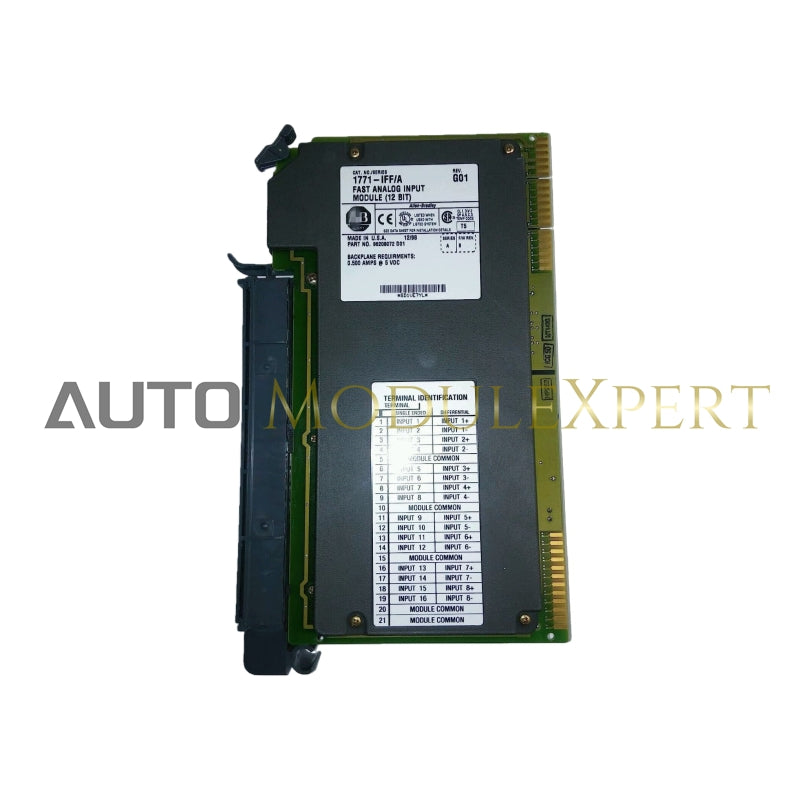

Модуль 1771-IFF серии A совместим с любым шасси ввода-вывода 1771. Это облегчает двустороннюю связь между аналоговым модулем и процессором. Процессор отправляет выходные данные блочной передачи в модуль через таблицу выходных изображений и принимает входные данные блочной передачи от модуля через таблицу входных изображений. Кроме того, модулю необходимо выделенное пространство в таблице данных для хранения данных чтения и записи блочной передачи. Использование таблицы образов ввода-вывода играет решающую роль в определении размещения модуля и конфигурации адресации.Технические характеристики
Входы по модулю
- 16 однонаправленных
- 8 дифференциальный низкий уровень
Расположение модуля
- 1771 I/O стойка - 1 слот
Диапазоны входного напряжения (номинальные)
- +1 до +5 В постоянного тока
- 0 до +5В постоянного тока
- -5 до +5В постоянный ток
- -10 до +10 В постоянного тока
- 0 до +10В постоянного тока
Номинальные диапазоны входного тока
- +4 до +20мА
- 0 до +20мА
- -20 до +20мА
Разрешение
- 12-битный двоичный
- 12 бит плюс знак на биполярных диапазонах
Точность
- 0,1% от полного диапазона при 25°C
Линейность
- ±1 LSB
Повторяемость
- ±1 LSB
Напряжение изоляции
- Соответствует или превосходит стандарт UL 508 и стандарт CSA C22.2 № 142.
Защита от перенапряжения на входе
- 35В (режим напряжения)
- 8В (режим тока)
Входная защита от перегрузки по току (диапазоны тока)
- 30мА
Синфазное напряжение
- ±35 Вольт
Входное сопротивление
- 10 Мегом для диапазонов напряжения
- 250 ом для диапазонов тока
Подавление синфазного сигнала
- 80 дБ, DC-120Гц
Текущие требования
- 500мА при +5В от задней панели I/O шасси
Рассеяние мощности
- 2,5 Вт (максимум)
Рассеивание тепла
- 8.52 BTU/ч (максимум)
Немасштабированный BCD и двоичный вывод на процессор
- От 0000 до +4095 для полярных диапазонов (от 0 до 5 В, от +1 до +5 В, от 0 до +20 мА и от +4 до +20 мА)
- От -4095 до +4095 для биполярных диапазонов (+5 В, +10 В, +20 мА)
Единицы измерения, отправленные на процессор
- +9999 с выбором масштаба
Самая высокая скорость внутреннего сканирования
- 8 каналов менее чем за 2 мс
- (Зависит от количества передискретизации, количества каналов и активных функций)
Условия окружающей среды
- Рабочая температура: от 0 до 60 °C (от 32 до 140 °F)
- Температура хранения: от -40 до 85°C (от -40 до 185°F).
- Относительная влажность (при эксплуатации и хранении): от 5 до 95 % (без конденсации).
Проводка
-
Дирижеры:
- 14 калибр (2мм²) многожильный (макс.)
- изоляция 3/64 дюйма (1,2 мм) (макс.)
- Категория 2
-
Кодирование:
- Между 10 и 12
- Между 24 и 26
-
Каталоговый номер монтажного кронштейна: 1771-WG
-
Момент затяжки винтов рычага полевой проводки: 7–9 дюймов-фунтов
Инструкции по установке: 1771-5.46
