Обзор

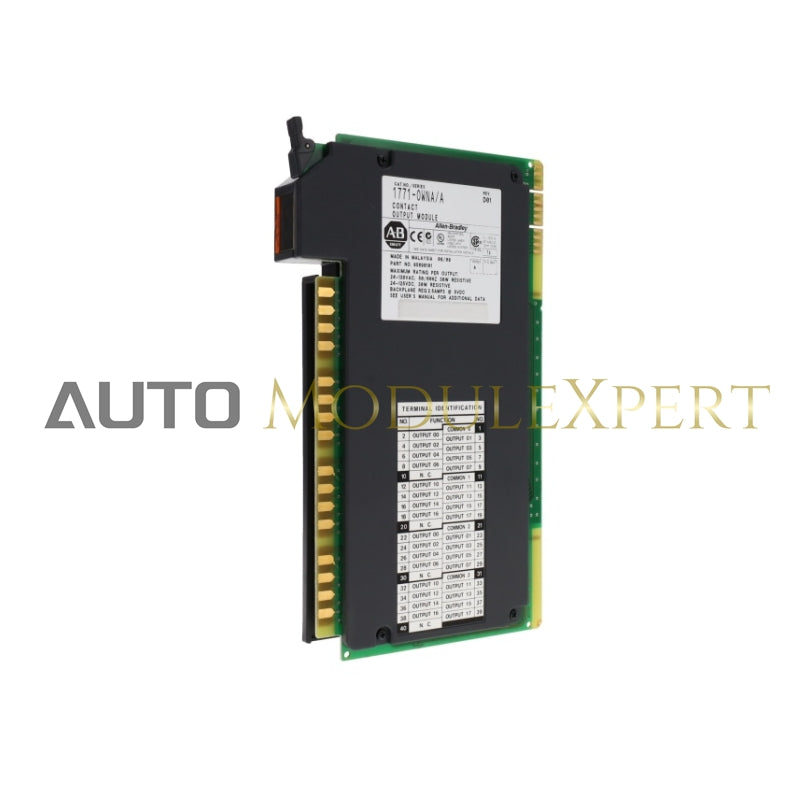

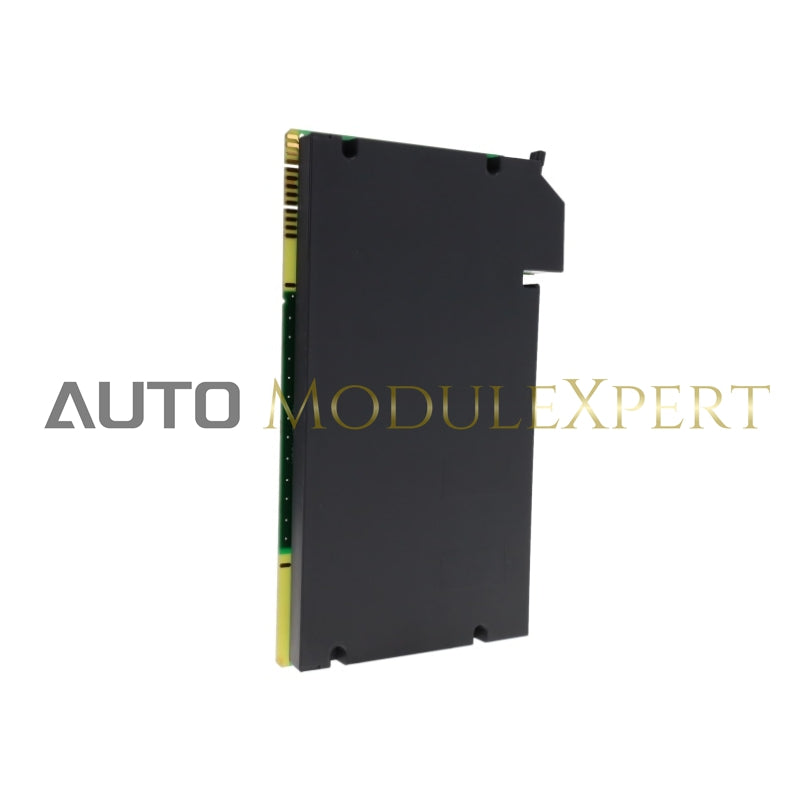

Модуль выходов 32 точки Allen-Bradley 1771-OWNA используется в системах PLC-5 и предлагает нормально открытые выходы. Он поддерживает различные типы I/O-соединений, включая ControlNet, универсальные удаленные I/O и расширенные локальные I/O-соединения, что позволяет гибко интегрировать системы.

• Модули адаптеров ввода/вывода: Доступны для ControlNet, универсального удаленного ввода/вывода и расширенных локальных ввода/вывода.
• Совместимость: Работает с 1771-ASB, поддерживая до 32 устройств адаптера ввода-вывода, с терминалами на 82W или 150W.

Технические характеристики

• Выходы на модуль: 32 (4 группы по 8)
• Местоположения модулей: Совместимо с 1771-A1B по -A4B и 1771-AM1, -AM2 I/O шасси.

Электрические характеристики:

• Номинальное напряжение :
  • 24 - 138 В переменного тока среднеквадратичного значения
  • 24 - 125 В постоянного тока
• Текущий рейтинг :
  • 1A (уменьшается линейно на 0,033A/°C выше 45°C)
  • 12A (уменьшается линейно на 0.4A/°C выше 45°C)
  • 4A (уменьшается линейно на 0,133A/°C выше 45°C)
• Ток всплеска: 1A (максимум на выход при номинальной мощности)
• Номинальная мощность :
  • Постоянный ток: максимум 30 Вт на выход (резистивный).
  • Переменный ток: максимум 30 Вт на выход (резистивный).
• Минимальная контактная нагрузка: 10мА
• Время работы/освобождения: 5мс (+1мс) типично
• Время отклика: 1 мс (максимум)
• Частота переключения: 10 Гц (максимум)

Электрические и тепловые характеристики:

• Рассеиваемая мощность :
  • Все реле ВЫКЛ: 15мВт
  • Все реле ВКЛ: 12.5W (максимум)
• Тепловое рассеивание :
  • Все реле ВЫКЛ: 0,05 BTU/ч
  • Все реле ВКЛ: 42,75 BTU/ч (максимум)

Плата и проводка:

• Ток на задней панели: 2.5A максимум, 1.8A номинально
• Напряжение изоляции :
  • 1000В между открытыми контактами
  • 1500В между катушкой и контактом
• Длина соединительного кабеля: 1000 футов (304,8 метра) максимум
• Размер провода :
  • Категория: 14 калибр (2mm²) многожильный
  • Изоляция: 3/64 дюйма (1.2мм) максимум

Условия окружающей среды:

• Рабочая температура: от 0 до 60 °C (от 32 до 140 °F)
• Температура хранения: от -40 до 85°C (от -40 до 185°F).
• Относительная влажность: от 5 до 95 % (без конденсации).

Механические и установочные детали:

• Манипуляция :
  • Между контактами 6 и 8
  • Между контактами 16 и 18
• Проводка поля: Номер детали 1771-WN
• Момент затяжки винтов рычага проводки: 7–9 дюймов-фунтов.

Сертификаты:

• Сертификация агентства:
  • Сертифицировано CSA (когда продукт или упаковка помечены)
  • Сертификат CSA Class I, Division 2, Groups A, B, C, D
  • UL внесен в список
  • Имеет маркировку CE для всех применимых директив

Данные по установке:

• См. 1771-5.38 для подробных инструкций по установке.
