Обзор

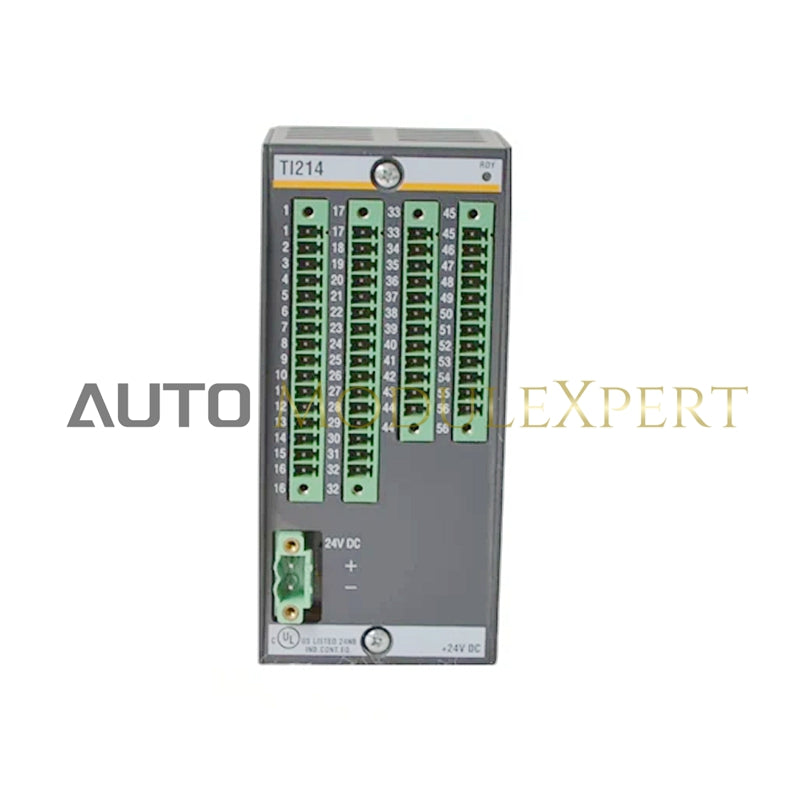

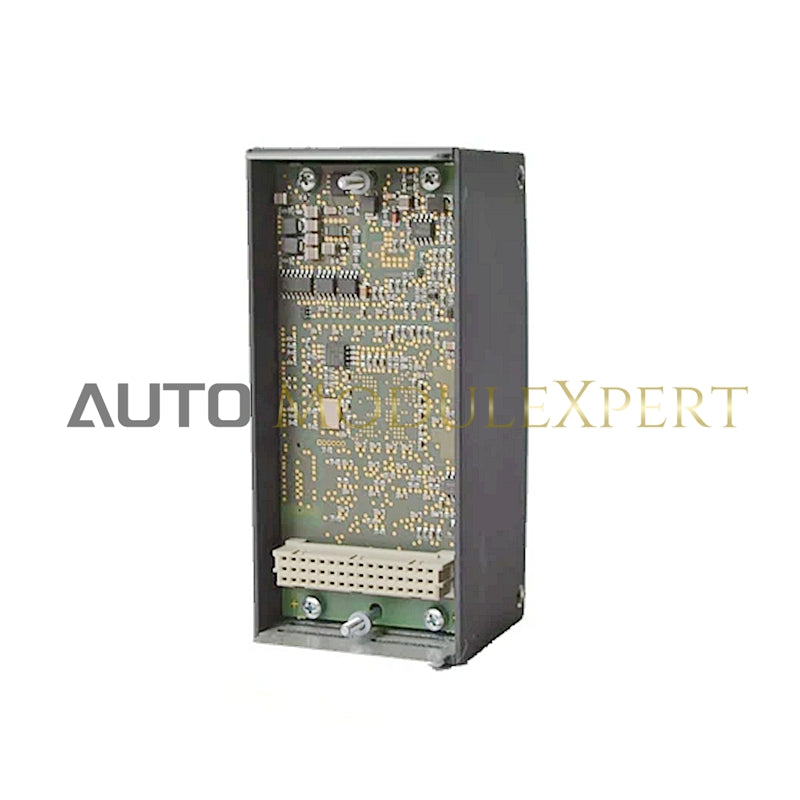

Модуль ввода температуры Bachmann TI214 предназначен для высокоточного измерения температуры в промышленных приложениях, поддерживает различные типы датчиков и предоставляет универсальные варианты ввода для точного и надежного сбора тепловых данных.

Технические характеристики

• Количество: 14 входов.
• Тип подключения: Pt100/Pt1000 (3-проводной или 2-проводной)
• Входной фильтр: фильтр нижних частот (1-го порядка).
  • Частота среза: 17 кГц (Pt100/Pt1000), 8 Гц (термопары)

Типы датчиков и диапазоны измерений

• Термопары: J, K, N, S (изолированные/неизолированные, программируемые)
  • Дж/К: от -30 до +1000 °C.
  • N: от -30 до +1300 °C.
  • S: от -30 до +1600 °C.
• Pt100/Pt1000: от -100 до +800 °C.

Подробности производительности

• Постоянный ток:
  • Pt100: 2 мА
  • Pt1000: 200 мкА
• Цифровое разрешение: 14 бит (16-битное представление с усреднением)
• Значение LSB:
  • Pt100/Pt1000: 0,055 К
  • Термопары Дж/К: 0,062 К
  • Термопары N: 0,08 К
  • Термопары S: 0,098 К
• Базовая точность:
  • Pt100/Pt1000: ±0,1% при 25°C
  • Термопары J/K: ±0,15% при 25°C
  • Термопары N: ±0,15% при 25°C
  • Термопары S: ±0,25% при 25°C

Время преобразования

• 80 мс с 16-кратным усреднением
• 320 мс с 64-кратным усреднением
• 1 мс без усреднения

Функции

• Линеаризация термопар: полином (IEC60584, часть 1) для типов J/K, N/S
• Обнаружение ошибок: обрыв провода.
• Сила напряжения помех: от -36 до +36 В.

Электрические и энергетические характеристики

• Внешний источник питания: от 18 до 34 В постоянного тока.
• Гальваническая развязка: 500 В.
• Потребляемый ток: 160 мА при 24 В постоянного тока.
• Защита от обратной полярности: Да

Одобрения и сертификаты

• Общие: CE, cULus, CCC.
• Морской: DNV GL, LR, ABS, BV

Условия окружающей среды

• Рабочая температура: от -30 до +60 °C.
• Температура хранения: от -40 до +85 °C.
• Влажность (при эксплуатации): от 5 до 95 % (без конденсации).
• Влажность (хранение): от 5 до 95 % (с учетом конденсации).
• Степень загрязнения: 2 (согласно IEC 60664-1)
