Обзор

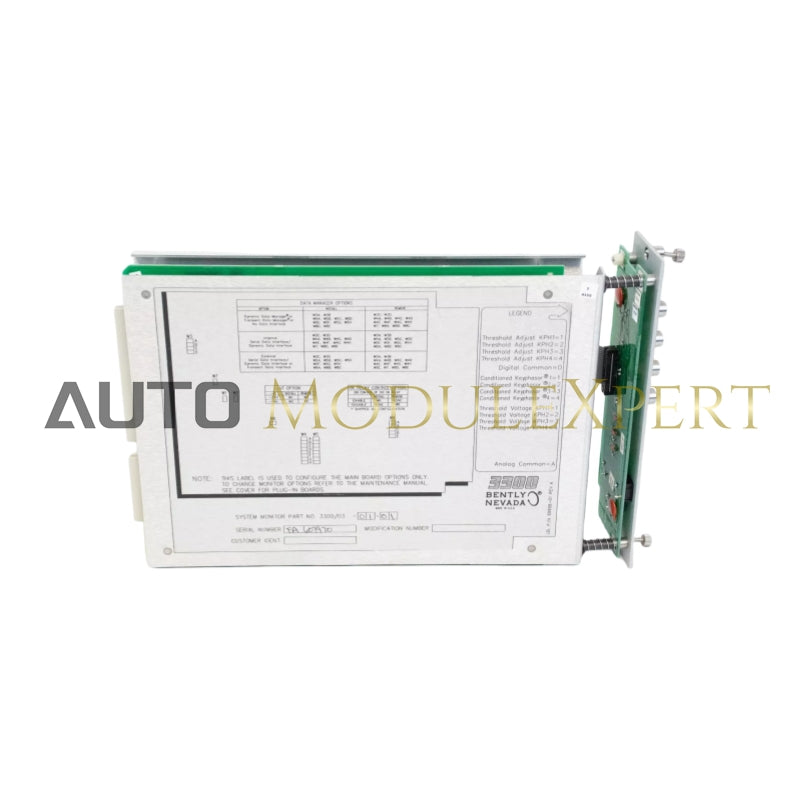

Системный монитор в стойке для мониторов 3300 выполняет четыре важные задачи:

• Функции, общие для всех мониторов в стойке:

  • Регулировка уставки сигнала тревоги.
  • Питание, терминирование, кондиционирование и распределение Keyphasor®.
  • Подтверждение тревоги.

• Подключение к внешнему коммуникационному процессору:

  • Предоставляет порты данных STATIC и DYNAMIC для подключения к внешнему коммуникационному процессору (продается отдельно).

• Дополнительный последовательный интерфейс данных (SDI):

  • Облегчает передачу данных датчиков и мониторов для:
    • Технологические компьютеры.
    • Цифровые/распределенные системы управления.
    • Программируемые контроллеры.
    • Прочие системы управления и автоматизации.

• Дополнительный интерфейс динамических данных (DDI):

  • Обеспечивает передачу данных датчиков и мониторов в совместимое программное обеспечение для управления оборудованием Bally Nevada.
  • В зависимости от требований к данным эта опция может исключить необходимость во внешнем коммуникационном процессоре.

Технические характеристики

Входы

• Потребляемая мощность:

  • 2 Вт (базовый режим).
  • 4,6 Вт (с опциями интерфейса).

• Сигнал кейфазора:

  • Принимает до четырех сигналов бесконтактных датчиков Keyphasor.
  • Входное сопротивление: 10 кОм.

RS422-коммуникации

• Сопротивление: 4 кОм.
• Порог: 0,2 В.
• Скорость передачи данных:
  • Максимальная скорость SDI — 19,2 кбод.
  • Максимальная скорость DDI — 38,4 кбод.
• Расстояние: максимум 1200 метров (4000 футов).

RS232-коммуникации

• Сопротивление: от 3 кОм до 7 кОм.
• Уровни ввода:
  • Высокий: от +3 до +25 В.
  • Низкий: от -3 до -25 В.
• Скорость передачи данных: максимум 19,2 кбод для SDI и DDI.
• Расстояние: максимум 30 метров (100 футов).

Требования к пространству в стойке

• Занимает одну позицию в стойке.
• Должен быть установлен во второй позиции (рядом с источником питания).

Масса

• 0,9 кг (2,2 фунта).
