Обзор

Система датчиков приближения 3300 XL диаметром 8 мм включает в себя:

• Проба A 3300 XL 8 мм,
• Удлинитель A 3300 XL

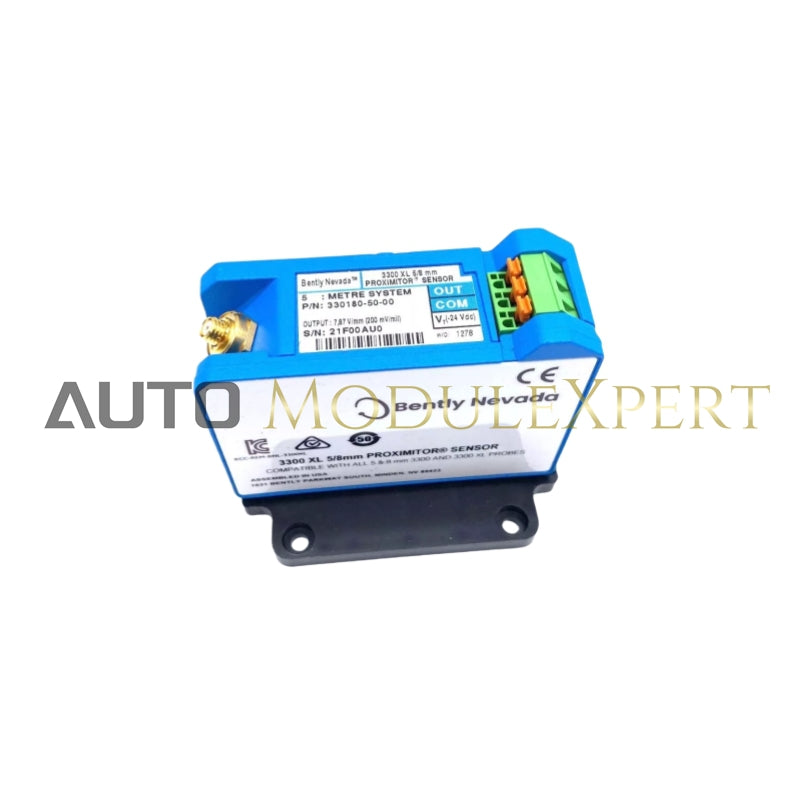

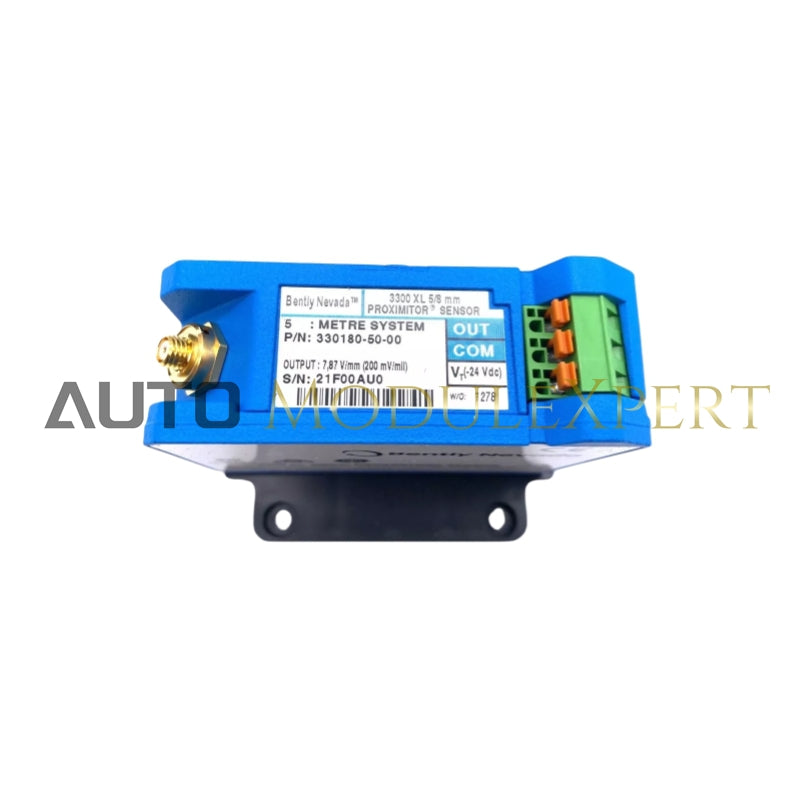

• Датчик Proximitor A 3300 XL.

Эта система выдает выходное напряжение, прямо пропорциональное расстоянию между кончиком зонда и контролируемой проводящей поверхностью. Он предназначен для измерения как статических (положение), так и динамических (вибрация) значений. Система 3300 XL в основном используется для измерения вибрации и положения в оборудовании с жидкостно-пленочными подшипниками и подходит для таких приложений, как эталонные измерения Keyphasor и измерения скорости.

Технические характеристики

• Материал наконечника зонда: полифениленсульфид (PPS).

• Материал корпуса зонда: нержавеющая сталь AISI 303 или 304 (SST).

• Характеристики кабеля зонда:

  • Стандартный кабель:

    • Трехосный, 75 Ом, изоляция из фторэтиленпропилена (FEP)

    • Доступная длина зонда: 0,5, 1, 1,5, 2, 3, 5 или 9 метров.

  • Кабель с расширенным температурным диапазоном:

    • 75 Ом триаксиальный, с изоляцией из перфторалкокси (PFA)

    • Доступная длина зонда: 0,5, 1, 1,5, 2, 5 или 9 метров.

  • Броня (опция): гибкая нержавеющая сталь AISI 302 или 304 (SST) с внешней оболочкой из FEP.

• Предельная прочность на растяжение (максимально допустимая):

  • 330 Н (75 фунтов силы) от корпуса зонда до провода зонда

  • 270 Н (60 фунтов силы) от провода зонда к разъемам удлинительного кабеля

• Материал разъема: позолоченная латунь или позолоченная бериллиевая медь.

• Материалы:

  • Материал датчика Proximitor: алюминий A308.

  • Материал разъема: позолоченная латунь или позолоченная бериллиевая медь.

• Длина системы: 5 или 9 метров (включая удлинительный кабель) или 1 метр (только зонд).

• Общий вес системы (типовой): 0,7 кг (1,5 фунта)

• Вес зонда: 323 г/м (11,4 унции)

• Вес удлинителя: 34 г/м (0.4 унции/фут)

• Вес бронированного удлинительного кабеля: 103 г/м (1,5 унции/фут)

• Вес датчика Proximitor: 246 г (8,67 унции)
