Обзор

Система датчика приближения 3300 XL 8 мм состоит из следующих компонентов:

• Один зонд 3300 XL диаметром 8 мм.
• Один удлинительный кабель 3300 XL.

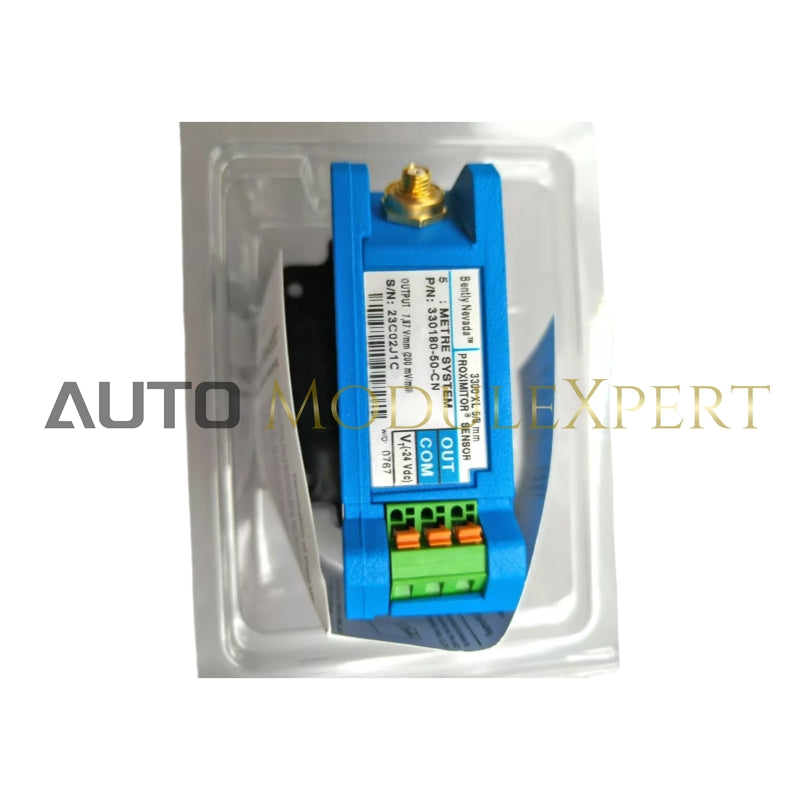

• Один датчик Proximitor 3300 XL

Ключевая особенность:

• Датчик Proximitor 3300 XL включает в себя несколько улучшений по сравнению с предыдущими моделями.
• Он имеет компактный корпус, который поддерживает установку на DIN-рейку с высокой плотностью размещения.
• Его также можно установить в традиционной конфигурации для монтажа на панели, используя ту же монтажную площадь с 4 отверстиями, что и предыдущие модели датчиков Proximitor.
• Монтажное основание обеспечивает электрическую изоляцию, устраняя необходимость в отдельных изолирующих пластинах.
• Повышенная устойчивость к радиочастотным помехам (РЧП) позволяет устанавливать их в корпусах из стекловолокна без негативного воздействия близлежащих РЧП.
• Имущество RFI/EMI соответствует европейскому знаку CE, что устраняет необходимость в специальном экранированном кабелепроводе или металлических корпусах, тем самым снижая затраты и сложность установки.

Технические характеристики

• Вход датчика Proximitor: принимает один бесконтактный датчик приближения серии 3300 5 мм или 3300 XL 8 мм и удлинительный кабель. сильный>.

• Требования к питанию:

  • от -17,5 В до -26 В постоянного тока при установке с подключенной противовоспламеняющей цепью (согласно установочному чертежу 140979) при максимальном потреблении 12 мА.
  • от -23 В до -26 В постоянного тока с барьерами.
  • Работа при напряжении выше -23,5 В постоянного тока может привести к уменьшению линейного диапазона.

• Чувствительность источника питания: изменение выходного напряжения менее 2 мВ на каждое изменение напряжения входного напряжения.

• Выходное сопротивление: 50 Ом

• Материал: алюминий A308.

• Вес: 246 г (8,67 унции)

• Рабочая температура: от -52°C до +100°C (от -62°F до +212°F)

• Температура хранения: от -52°C до +105°C (от -62°F до +221°F)
