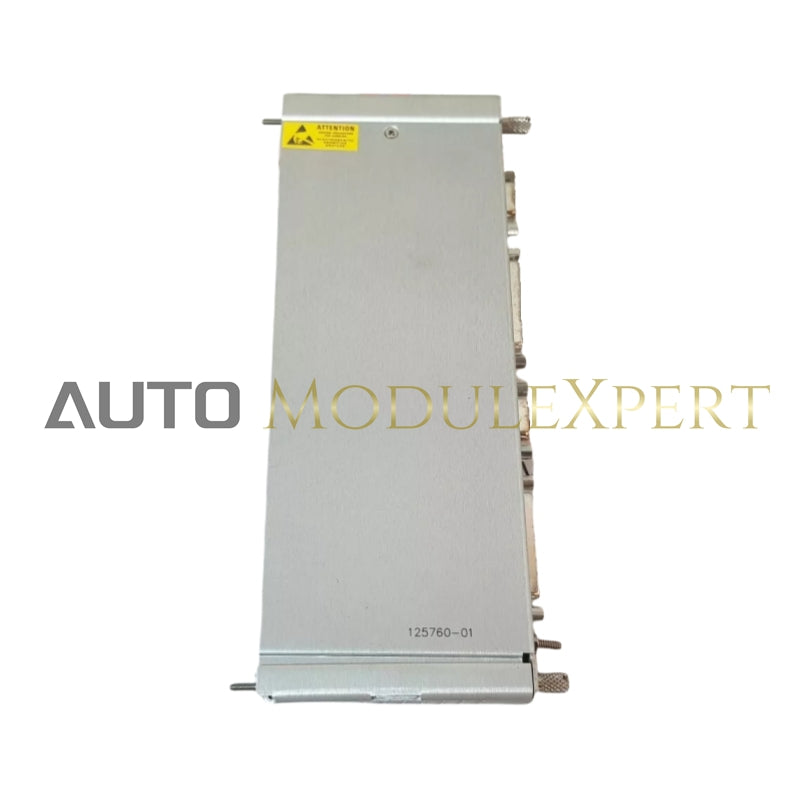

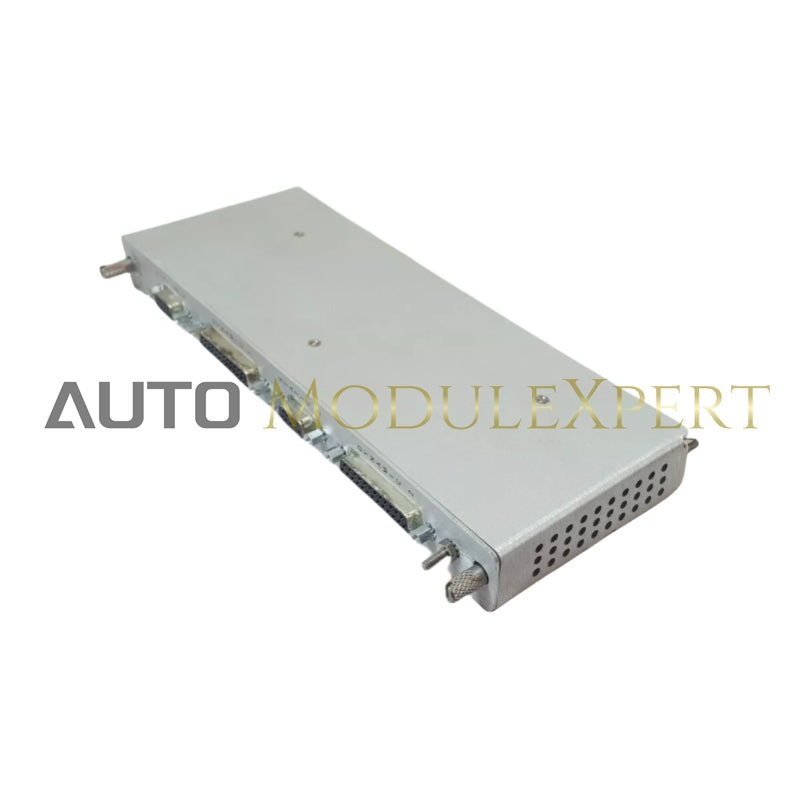

Обзор

Модуль интерфейса стойки (RIM) служит основным интерфейсом для стойки 3500, облегчая получение данных о конфигурации и оборудовании через собственный протокол. Очень важно, чтобы RIM был установлен в слот 1, рядом с источниками питания.

RIM совместим с внешними коммуникационными процессорами Bently Nevada, включая TDXnet, TDIX и DDIX. Хотя он обеспечивает функции, применимые ко всей стойке, он не участвует в критическом пути мониторинга, гарантируя, что нормальная работа всей системы мониторинга останется неизменной. Для правильной работы каждой стойки требуется один RIM.

Технические характеристики

Входы:

• Потребляемая мощность: 4,75 Вт (типичное значение).
• Модули ввода-вывода:
  • Серийные коммуникации RS232/RS422
  • Внутренние модемные коммуникации

Скорость передачи данных:

• Последовательная связь: максимум 38,4 кбод
• Внутренняя модемная связь: 14,4 кбод

Выходы:

• Светодиоды на передней панели:

  • Индикатор ОК: Показывает, что RIM работает правильно.
  • Индикатор TX/RX: Показывает, когда RIM обменивается данными с другими модулями в стойке 3500.
  • Индикатор TM: указывает, когда стойка 3500 находится в режиме Trip Multiply.
  • Индикатор CONFIG OK: Указывает, что стойка 3500 имеет действительную конфигурацию.

• Модуль ввода/вывода ОК Реле:

  • Реле, указывающее, когда стойка 3500 работает нормально или когда в стойке обнаружена неисправность.
  • Пользователь может выбрать контакт «ОТКРЫТЬ» или «ЗАКРЫТЬ» для оповещения о состоянии «НЕ ОК».
  • Это реле всегда работает как «нормально под напряжением».

• ОК Реле:

  • Рейтинг 5A при 24 Vdc/120 Vac
  • 120 Вт/600 ВА переключаемая мощность

Размеры: 241,3 x 24,4 x 99,1 мм (9,50 x 0,96 x 3,90 дюйма)

Вес: 0,45 кг (1,0 фунта).
