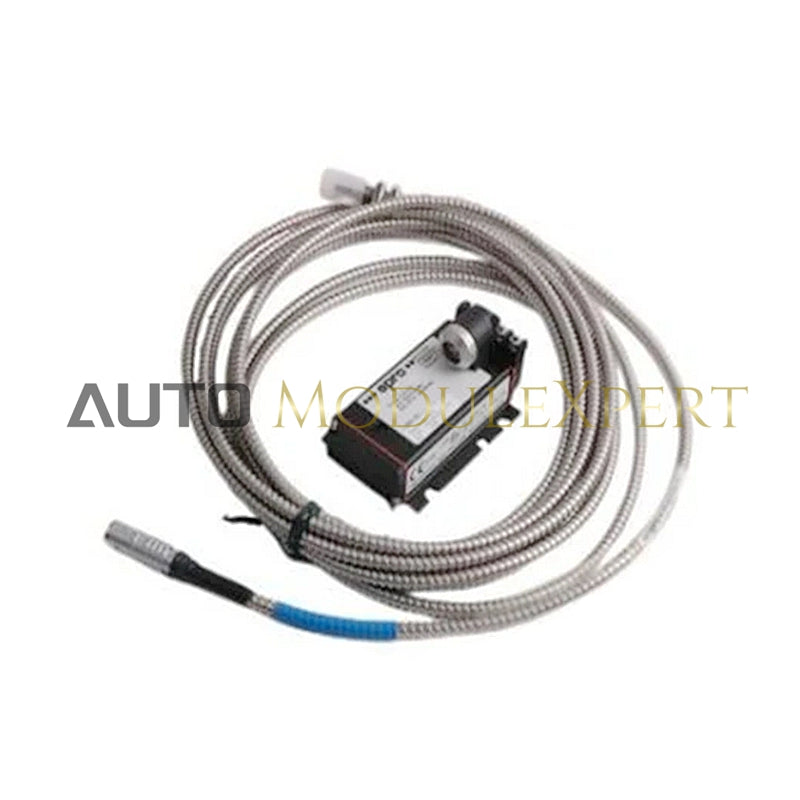

Обзор CON021

CON021 — это вихретоковый датчик, предназначенный для высокопроизводительных приложений. Он работает в диапазоне частот от 0 до 20 000 Гц, что делает его пригодным для различных динамических измерений. Этот датчик совместим с моделями PR6422, PR6423, PR6424, PR6425, PR6426 и PR6453 и требует преобразователя расширенного диапазона для оптимальной работы.

Особенности CON021

• Динамические характеристики :
  • Диапазон частот: от 0 до 20 000 Гц.
  • Время нарастания: менее 15 мкс.
• Характеристики окружающей среды:
  • Рабочая температура: от -30 до 100°C (от -22 до 212°F)
  • Ударопрочность и виброустойчивость: 5 г при 60 Гц при 25 °C (77 °F)
  • Класс защиты : IP20
• Энергия и электричество :
  • Диапазон напряжения питания :
    • -23В до -32В (Выход: -4В до -20В)
    • -21В до -32В (Выход: -2В до -18В)
• Физические характеристики:
  • Материал корпуса: LMgSi 0,5 F22
  • Вес: примерно 120 граммов (4,24 унции).
  • Крепление: 4 винта M5x20 (в комплекте).
  • Соединения: Самоблокирующийся разъем Lemo для датчика; Тип винтовой клеммы для питания/выхода (провод макс. 1,5 мм²)

Обзор PR6425/005-010

PR6425/005-010 — это усовершенствованный вихретоковый датчик, оптимизированный для точных измерений целевых поверхностей. Он обладает высокой чувствительностью и эффективно работает с поверхностями из ферромагнитной стали, что делает его идеальным для промышленного применения, требующего строгих эксплуатационных характеристик.

Особенности PR6425/005-010

• Динамические характеристики :
  • Чувствительность: 4 В/мм (101,6 мВ/мил) ±2,0 % макс.
  • Воздушный зазор (центр): номинальный примерно 2,6 мм (0,10 дюйма).
  • Долгосрочный дрейф: менее 0,3 %.
  • Диапазон измерений :
    • Статично: ±2,0 мм (0,079 дюйма)
    • Динамический: от 0 до 1000 мкм (от 0 до 0,039 дюйма).
• Технические характеристики:
  • Материал поверхности: ферромагнитная сталь (стандарт 42 Cr Mo 4)
  • Максимальная скорость у поверхности: 2500 м/с (98 425 дюймов в секунду)
  • Минимальный диаметр вала: ≥80 мм.
  • Ошибка линейности: ≤ ±2,0 %.
• Характеристики окружающей среды:
  • Диапазон рабочих температур: от 0 до 380 °C (от 32 до 716 °F)
  • Максимальная температура кабеля:
    • Первый метр: от -40 до 380°C (от -40 до 716°F)
    • Оставшаяся длина: от -40 до 200°C (от -40 до 392°F)
  • Сопротивление давлению: до 2000 гПа (29 фунтов на квадратный дюйм).
  • Ударопрочность и виброустойчивость: 5 г при 60 Гц при 25 °C (77 °F)
• Физические характеристики:
  • Материал втулки: нержавеющая сталь; Материал кабеля: ПТФЭ.
  • Вес (датчик и кабель длиной 1 м): примерно 500 граммов (17,64 унции)
