Обзор

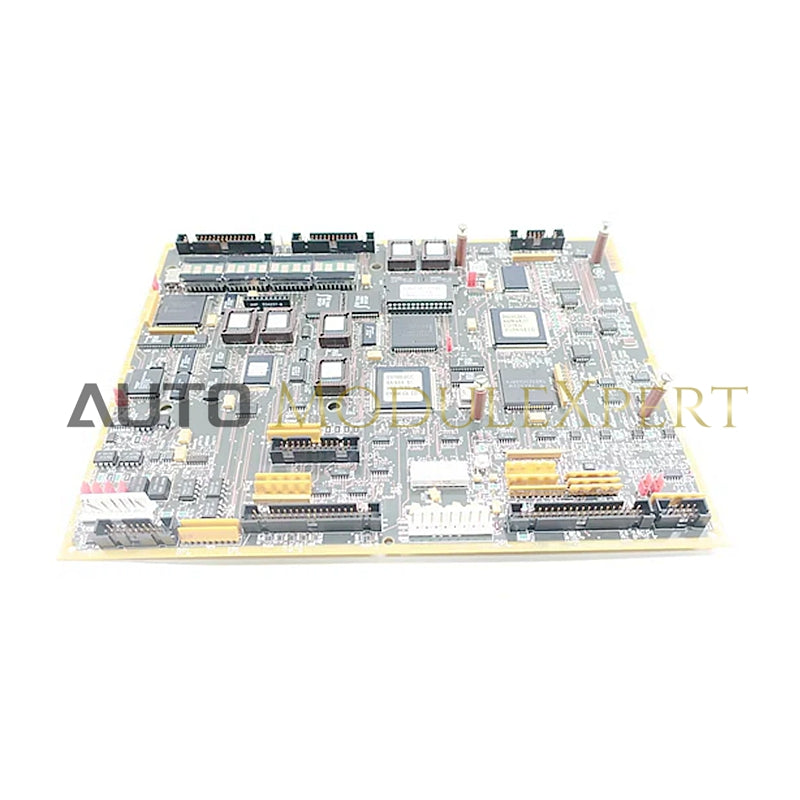

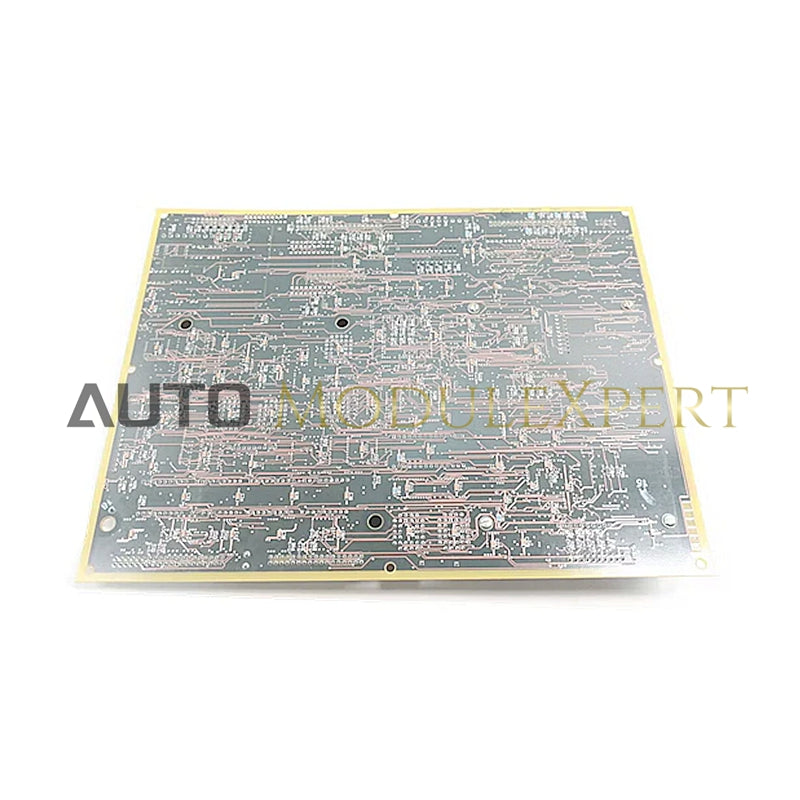

DS200LDCCG1AAA — это плата управления приводом и связи по локальной сети, производимая GE Motors & Industrial Systems. Этот компонент предназначен для использования с семейством автоматических приводов и возбудителей GE DIRECTO-MATIC, обеспечивая интегрированный интерфейс оператора и сброс привода.

Функции

• Производитель: GE Motors & Industrial Systems
• Функция: плата управления приводом и связи с локальной сетью
• Совместимость: приводы и возбудители GE DIRECTO-MATIC 2000
• Возможности: встроенный интерфейс оператора и сброс привода.

Технические характеристики

• Микропроцессоры:

  • Процессор управления приводом (DCP): расположен на U1, управляет двигателем и функциями ввода-вывода, выполняет аналого-цифровое и цифро-аналоговое преобразование.
  • Процессор управления двигателем (MCP): расположен в U21, управляет цифровой связью ввода-вывода и управлением двигателем.
  • Процессор управления сомотором (CMP): расположен в U35 и выполняет интенсивные вычисления.
  • Процессор управления локальной сетью (LCP): расположен на U18 и обеспечивает связь по локальной сети.

• Защитное покрытие:

  • Тип: Обычное защитное покрытие печатной платы (вариант «G1»).
  • Сравнение: толще защитного покрытия, но обеспечивает менее полную защиту.

Спецификации программного обеспечения

• Центральный модуль: считается «мозгом» сборки EX2000, выполняя такие ключевые функции, как:

  • Управление вводом/выводом
  • Регуляторные паттерны
  • Защита и преобразование энергии
  • Контроль коммуникаций генеральной ассамблеи

• Поддерживаемые автобусные системы:

  • DLAN+
  • ЛАДОНЬ
  • Гений
  • CPL
  • C-bus

• Интерфейс оператора: включает стандартную интуитивно понятную буквенно-цифровую клавиатуру и 16-значный дисплей для доступа к диагностике и настройкам системы.
