Обзор

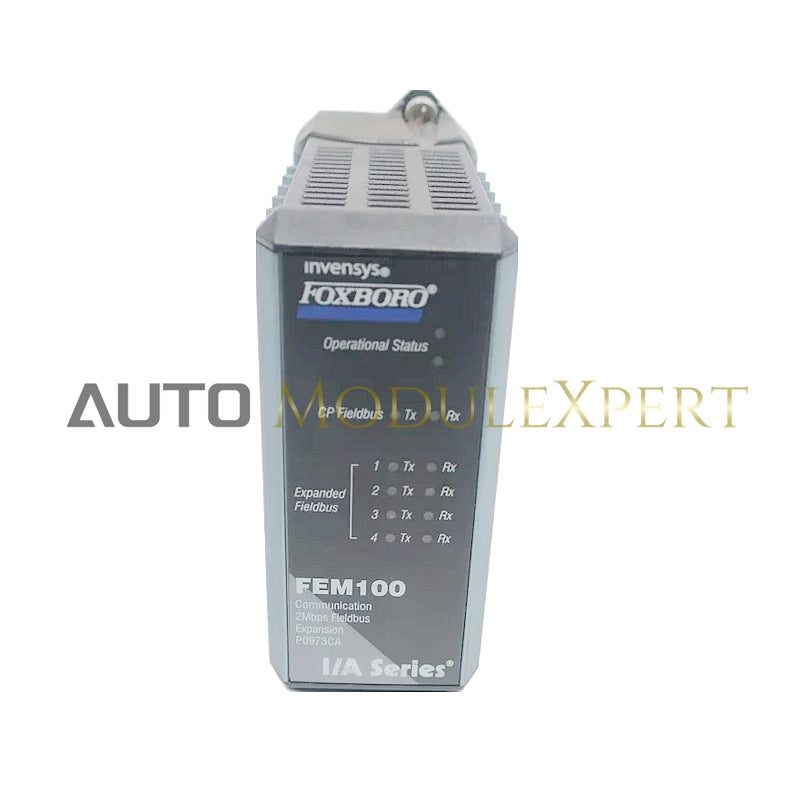

Foxboro FEM100 P0973CA — это модуль расширения полевой шины, предназначенный для поддержки широкого спектра устройств полевой шины, включая различные FBM серии 200 и модули связи полевой шины.

Поддерживаемые устройства

• FBM серии 200 (FBM201, FBM202 и т. д.)
• Модули связи полевой шины (FCM2F2, FCM2F4, FCM2F10) для удаленных полевых шин
• Модули системного интегратора полевых устройств (FDSI)
• Модули полевой шины системы автоматизации процессов Foxboro Evo™ для Siemens APACS+
• Модули полевой шины Foxboro Evo для систем Westinghouse WPDF®

Коммуникация

• Скорость передачи: 2 Мбит/с для модулей FBM DIN серии 200.
• Пропускная способность процесса ввода-вывода: 2 Мбит/с полевой шины
• Длина кабеля (без FCM2F): Максимум 60 м (198 футов)

Власть

• Диапазон входного напряжения: от 21 до 26 В постоянного тока
• Потребление: 2,2 Вт (максимум)

Соблюдение нормативных требований

• ЭМС: соответствует стандарту EN61326-1:2013 по выбросам класса A и уровням промышленной защищенности.
• Соответствие RoHS: Соответствует обновленной европейской директиве RoHS 2011/65/EU.

Относящийся к окружающей среде

• Рабочая температура: от -20 до +70°C (от -4 до +158°F)
• Влажность: от 5 до 95 % (без конденсации).
• Высота: от -300 до +3000 м (от -1000 до +10 000 футов)
• Температура хранения: от -40 до +85°C (от -40 до +185°F)
• Высота хранения: от -300 до +12 000 м (от -1 000 до +40 000 футов)
• Загрязнение: подходит для условий класса G3 (агрессивных).
• Вибрация: 0,75 g, от 5 до 500 Гц.

Физический

• Монтаж:
  • Устанавливается на базовую плату расширения с двумя (P0973CG) или четырьмя слотами (P0973CN).
  • Возможна установка на вертикальную DIN-рейку.
• Вес: 0,6 кг (1,3 фунта)
• Размеры:
  • Высота: 99 мм (3,9 дюйма), 114 мм (4,5 дюйма, включая монтажные проушины)
  • Ширина: 44,6 мм (1,75 дюйма)
  • Глубина: 105 мм (4,12 дюйма)

номер части

• Модуль FEM100: P0973CA
