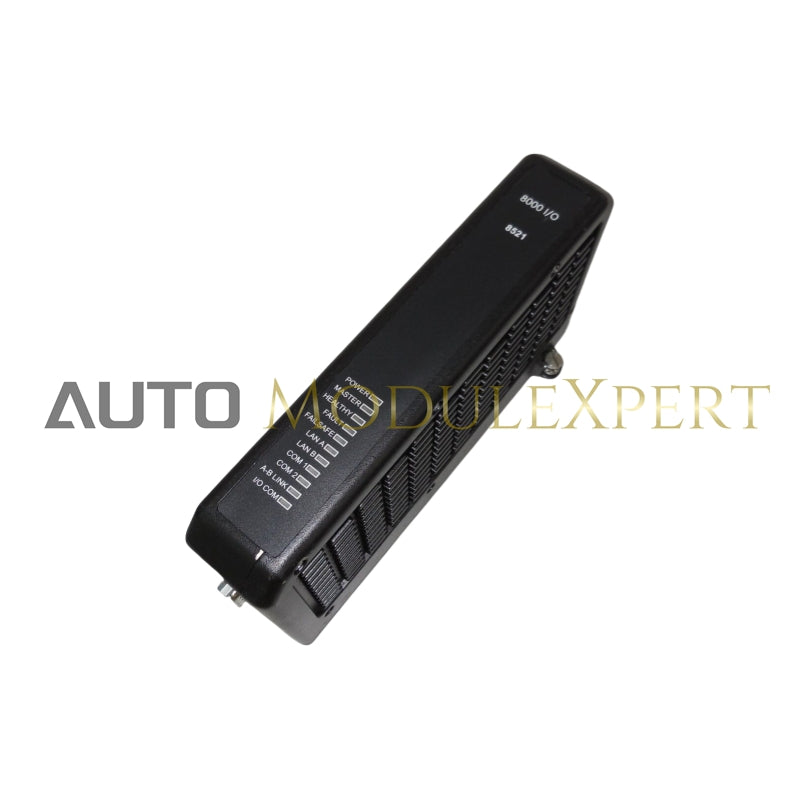

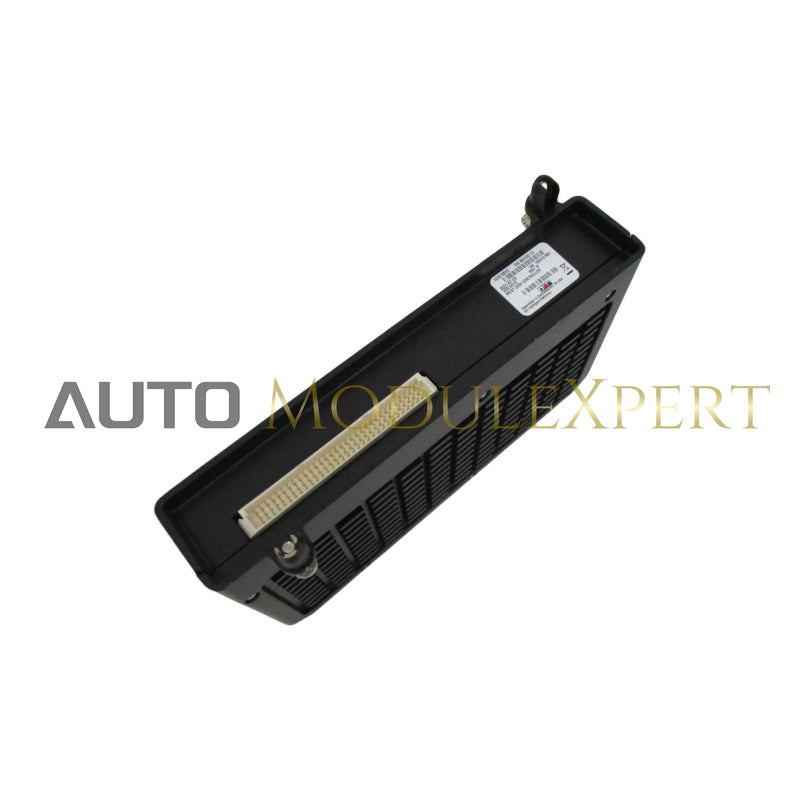

Обзор контроллера PAC8000 RTU

Контроллер PAC8000 RTU является частью универсального семейства PAC8000, в которое входят различные контроллеры, такие как контроллер процесса (в стиле DCS), логический контроллер (в стиле ПЛК) и гибридный контроллер, сочетающий в себе оба контроллера. Он также предлагает контроллер SafetyNet SIL 2 и контроллер RTU, поддерживающий связь DNP3. Ниже приведены основные характеристики и особенности контроллера RTU.

Ключевая особенность:

• Статус жизненного цикла : Активный

• Языки программирования:

  • Языки IEC 61131:
    • Схема лестницы (LD)
    • Структурированный текст (СТ)
    • Список инструкций (IL)
    • Последовательная функциональная диаграмма (SFC)
    • Схема функциональных блоков (FBD)
    • Блок-схема

• Протокол связи локальной сети: DNP3.

• Вместимость контроллера:

  • Контроллеры по LAN:
    • 24 узла с контроллерами simplex
    • 12 узлов с избыточными контроллерами
    • Для больших систем свяжитесь с GE.
  • Модули на контроллер: 64

Возможности подключения:

• Сетевые подключения:

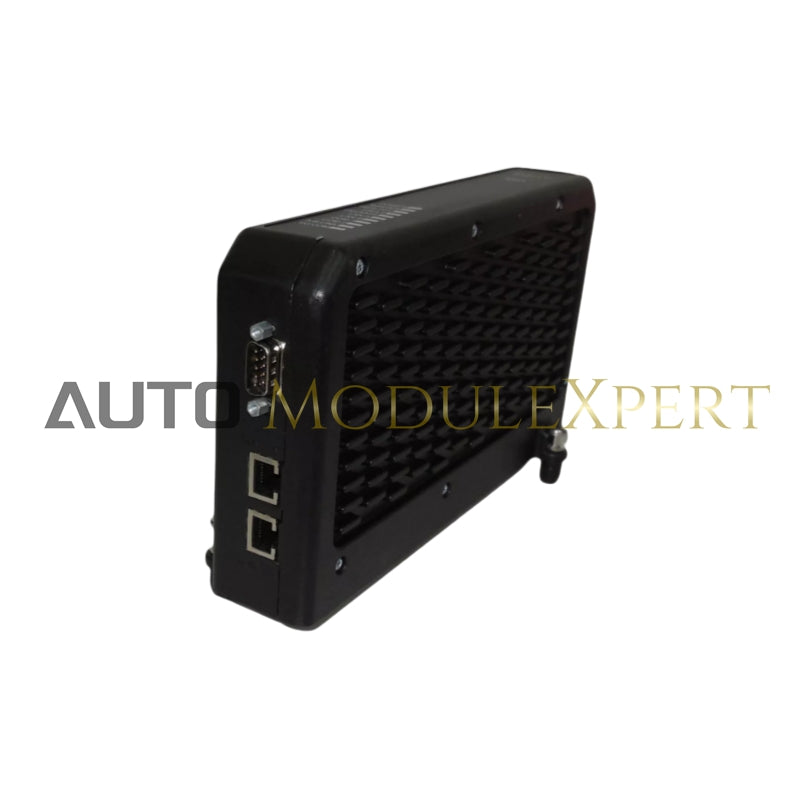

  • 2 разъема RJ45 на контроллер
• Среда передачи LAN:
  • 100Base TX или 10BaseT Ethernet
• Скорость передачи по LAN:
  • 10 – 100 Мбит/с
• Изоляция LAN:
  • 1500 В диэлектрическая прочность

Серийные соединения:

• Тип: один 9-контактный разъем D-типа «папа» на каждом контроллере.
  (Второй гнездовой разъем доступен на держателе)
• Среда передачи: RS485 (полудуплекс)
• Скорость передачи: 1,2–115 кбит/с.

Характеристики мощности:

• Питание контроллера:
  • Прямое подключение: 12 В постоянного тока (10,9–12,6 В), 0,4 А типично, 0,5 А макс.
• Потребление энергии системой:
  • 15 мА (макс)

Физические характеристики:

• Размеры (Ш x В x Г): 232 x 69 x 138 мм.
• Вес : 1,35 кг
