Обзор

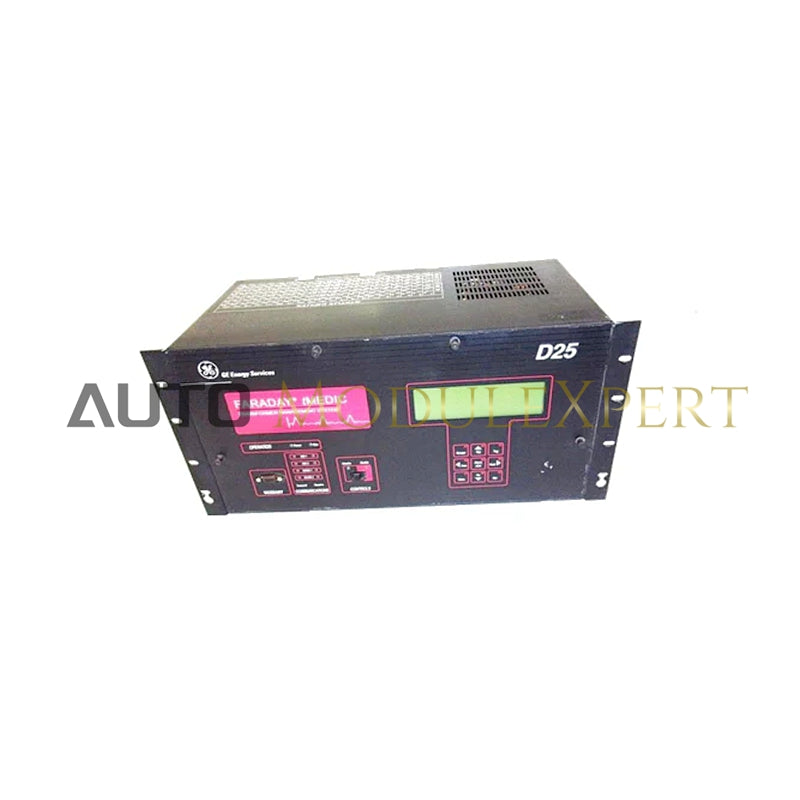

GE Fanuc D25-0157-000003 — это высокоточное промышленное устройство измерения и контроля, предназначенное для точного мониторинга и регулирования электрических параметров. Он хорошо подходит для применения в промышленной автоматизации, производстве электроэнергии и управлении технологическими процессами благодаря своим универсальным возможностям ввода и расширенным функциям измерения.

Технические характеристики

Входы переменного тока

• Номинальные параметры входа CT:
  • 1 A rms
  • 5 A rms
• Диапазон измерений:
  • от 2% до 1600% от номинала
  • От 2% до 4200% (асимметрично) для DFR и защиты
• Тепловая перегрузка:
  • Непрерывный: 4x номинальный
  • 10 секунд: 30x номинал
  • 1 секунда: 100x номинал
  • 10-минутный рабочий цикл для >4x номинала
• Нагрузка: Низкая нагрузка для минимального воздействия на измеряемую цепь.
• Погрешность: от ±0,5% до ±0,3% от номинала.
• Погрешность частоты: ±0,03 Гц
• Погрешность фазового угла: ±0,5°

Входы постоянного тока

• Опции номинального диапазона входа:
  • ±1 мА
  • ±5 мА
  • ±10 мА
  • ±20 мА
• Нагрузка на вход: низкая, чтобы минимизировать эффекты загрузки.
• Точность: ±0,10 % от полной шкалы.
• Температурный коэффициент: низкий для стабильной работы.

Входы постоянного напряжения

• Номинальный входной диапазон: ±5 В постоянного тока
• Диапазон измерения: ±6 В постоянного тока
• Напряжение перегрузки: Высокая перегрузочная способность для защиты от переходных процессов.
• Входное сопротивление: высокое, чтобы минимизировать эффекты нагрузки.
• Точность: ±0,05 % от полной шкалы.
• Температурный коэффициент: низкий для стабильной работы.
