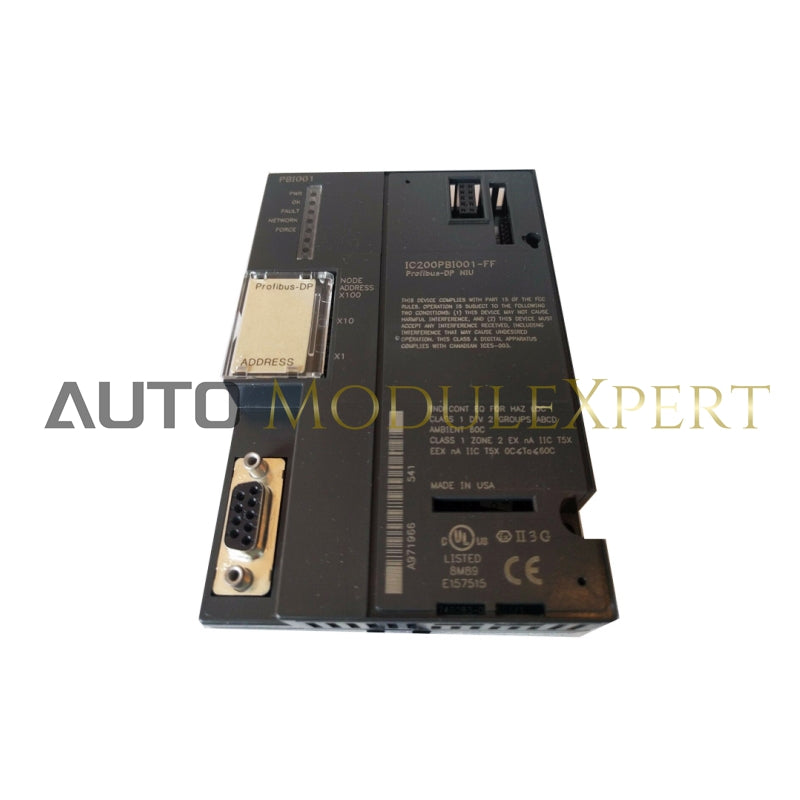

Удаленный блок ввода-вывода

Удаленный модуль ввода-вывода соединяет модули ввода-вывода VersaMax с главным ПЛК или компьютером через различные сети, что упрощает интеграцию ввода-вывода VersaMax в такие установки, как Genius, PROFIBUS-DP, DeviceNet, или Ethernet. Вместе со своими модулями блок удаленного ввода-вывода образует станцию ​​ввода-вывода, способную обеспечить до 256 точек ввода-вывода.

Технические характеристики

• Статус жизненного цикла : Активный
• Поддерживаемый протокол: PROFIBUS DP

Характеристики расстояния:

• 96 Кбит: 1200 метров.
• 192 Кбит: 1200 метров.
• 9375 Кбит: 1200 метров.
• 1875 Кбит: 600 метров
• 500 Кбит: 400 метров.
• 15 Мбит: 200 метров.
• 3 Мбит, 6 Мбит, 12 Мбит: 100 метров

Точки ввода/вывода:

• Дискретные точки ввода-вывода:
  • Максимум 375 байт.
  • До 244 байт входных данных или 244 байт выходных данных.
• Слова аналогового ввода/вывода:
  • Максимум 375 байт.
  • До 244 байт входных данных или 244 байт выходных данных.
• Данные ввода/вывода :
  • Максимум 375 байт.
  • До 244 байт входных данных или 244 байт выходных данных.

Скорость обновления данных:

• Недоступно (Н/Д)

Топология сети:

• Линейная шина (завершена на обоих концах)
• Возможны заглушки

Средства передачи данных:

• Экранированный витой кабель

Разъем:

• 9-контактный разъем D-Sub

Диагностические данные пользователя:

• 2 байта статуса/управления
• 5 байт стандартной диагностики PROFIBUS

Количество модулей:

• 8 модулей на NIU/станцию

Резервирование:

• Недоступно (Н/Д)

Потребляемая мощность:

• Ток объединительной платы 5 В: 250 мА
• Ток объединительной платы 33 В: 10 мА

Размеры:

• Ширина: 133,4 мм (5,25 дюйма)
• Высота: 85,9 мм (3,38 дюйма).
• Глубина: не включая высоту источника питания.
