Обзор

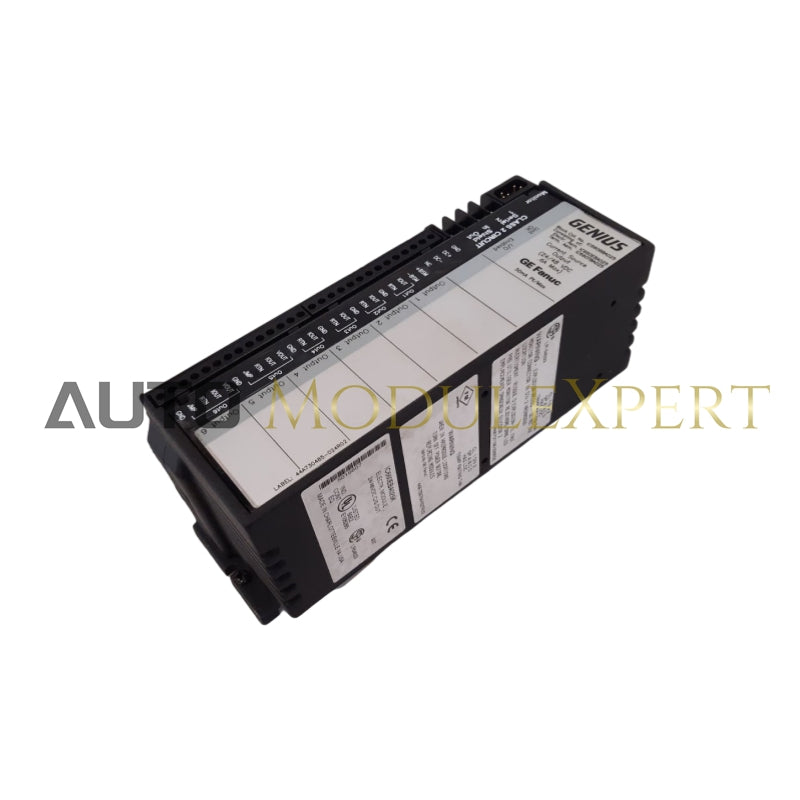

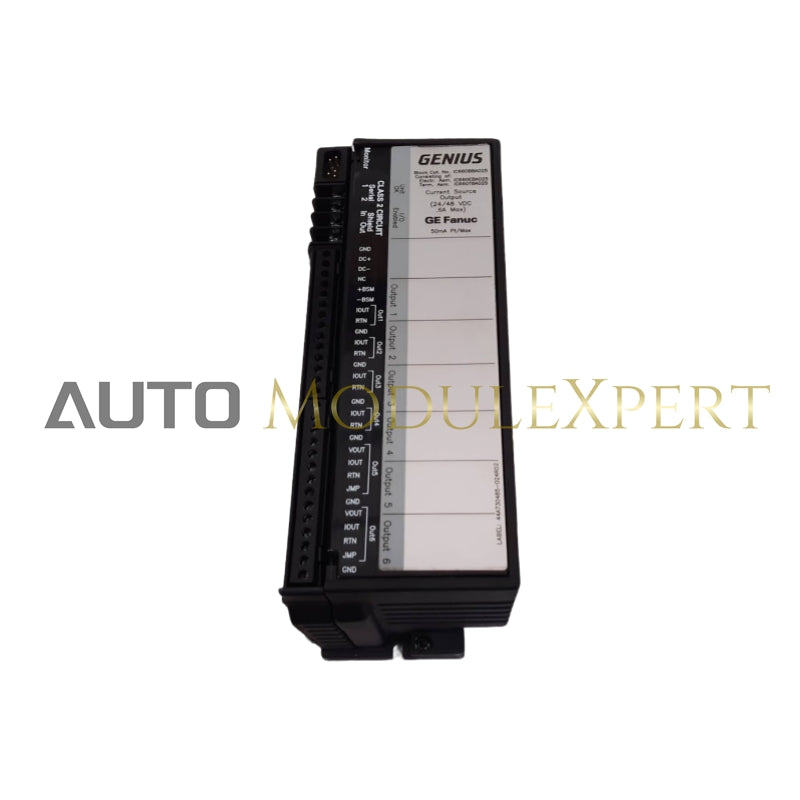

Блоки аналоговых выходов с источниками тока обеспечивают шесть выходных цепей для устройств, требующих сигналов 4–20 мА. Кроме того, выходы 5 и 6 можно настроить для работы с напряжением. Доступны две модели в зависимости от требований к питанию:

• Блок аналогового выхода источника тока 115 В переменного тока (IC66*BBA105)
• Блок аналогового выхода источника тока 24/48 В постоянного тока (IC66*BBA025)

Оба блока идентичны по функциональности, отличаются только характеристиками питания.

Спецификации блока

• Размер:

  • Высота: 8.83” (22.44 см)
  • Ширина: 3.34” (8.48 см)
  • Глубина: 3.91” (9.93 см)

• Вес: 4 фунта. (1,8 кг)

• Светодиоды (I/O блок):

  • Устройство в порядке
  • Включен ввод/вывод

• Изоляция между блоками: 1500 В в течение одной минуты.

• Тепловыделение: максимум 12 Вт.

• Блокировка мощности (номинальная):

  • 115 В переменного тока
  • 125 В постоянного тока
  • 24/48 VDC

• Напряжение питания:

  • Максимальный ток:
    • 98-132 В перем. тока: 250 мА
    • 105-145 ВDC: 140 мА
    • 18-56 ВDC: 600мА
  • Частота/Пульсация:
    • 47-63 Гц, максимум 10% пульсации
  • Время выброса PS:
    • 1 цикл (для переменного тока)
    • 10 мс мин. (для постоянного тока)

Выходные характеристики

• Погрешность вывода при 25 °C: 0,15 % от полной шкалы.

• Выходное разрешение: 6 мкА

• Частота обновления выходных данных: 25 мс.

• Диапазон:

  • 4 мА это 20 мА
  • Диапазон превышен: 0 мА до 24 мА

• Вывод диагностики:

  • Недостаточно
  • Перегрузка
  • Ошибка обратной связи

• Выходная нагрузка:

  • От 0 Ом до 850 Ом (текущее применение)
  • 0 до 10 мА: 0 до 5-вольтовое применение
  • От 0 до 10 мА: приложение напряжения от 0 до 20 В (максимальное)

• Термический дрейф (от 25 °C): обычно 35 частей на миллион на градус Цельсия.

Экологические характеристики

• Рабочая температура: от 0° C до +60° C (от +32° до +140° F)

• Температура хранения: от -40° до +100° C (от -40° до +212° F)

• Влажность: от 5 % до 95 % (без конденсата).

• Вибрация:

  • 5-10 Гц: 0.2” (5.08 мм) смещение
  • 10-200 Гц: 1Г
