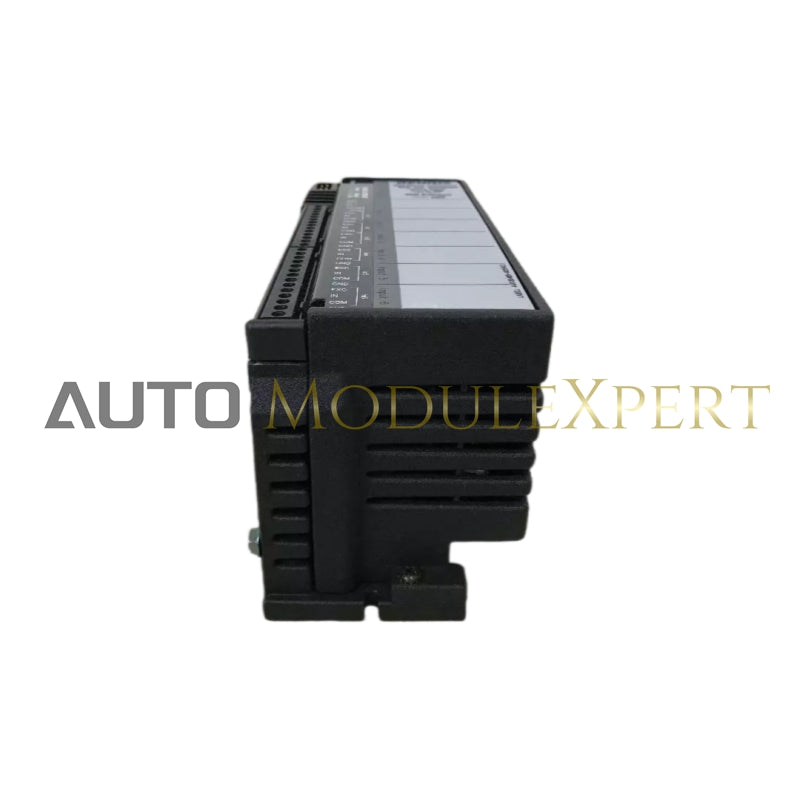

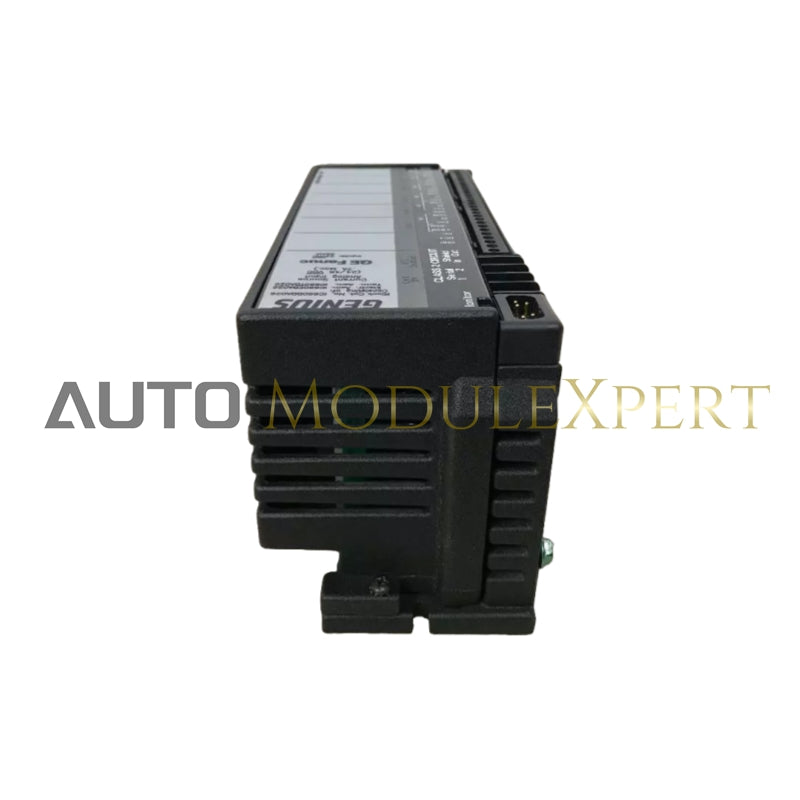

Обзор

Блоки входов источника тока предназначены для подключения контроллера к устройствам, которые выдают аналоговые сигналы от 4 мА до 20 мА. Доступны два типа входных блоков источника тока:

• Блок аналогового входа источника тока 115 В переменного тока/125 В постоянного тока (IC66*BBA106)

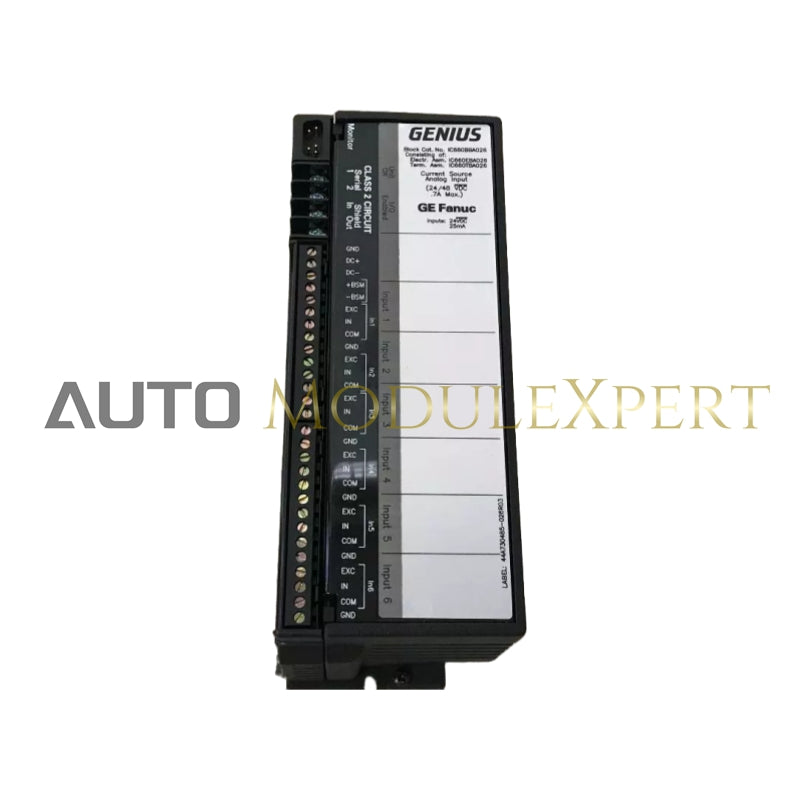

• Блок аналогового входа источника тока 24/48 В постоянного тока (IC66*BBA026)

Эти блоки идентичны по функциональности, отличаются только требованиями к питанию.

Технические характеристики

Спецификации блока

• Размеры (В x Ш x Г): 8,83 дюйма (22,44 см) x 3,56 дюйма (9,05 см) x 4,42 дюйма (11,23 см)
• Вес: 4 фунта. (1,8 кг)
• Светодиодные индикаторы (блокировка ввода-вывода): устройство в порядке, ввод-вывод включен.
• Переключатели управления BSM: один BSM 24/48 В постоянного тока (IC66*BSM021).
• Изоляция между блоками: 1500 В в течение одной минуты.
• Изоляция между группами: 1500 В, среднеквадратичное значение.
• Тепловыделение: максимум 12 Вт.
• Блокировка мощности (номинальная):
  • 115VAC
  • 125VDC
  • 24/48 VDC

Напряжение питания

• Максимальный ток:
  • 98-132 В перем. тока: 250 мА
  • 105-145 ВDC: 140 мА
  • 18-56 ВDC: 700мА
• Частота/Рябь:
  • 47-63 Hz
  • максимальная пульсация 10%
• Время отключения питания:
  • 98-132 В перем.: 1 цикл
  • 105-145 ВDC: 10 мс мин.
  • 18-56 ВDC: 10 мс мин.

Входные характеристики

• Погрешность ввода при 25 °C: 0,1 % от полной шкалы*
• Разрешение ввода: 1µA
• Время преобразования входного сигнала: от 16,6 до 400 мс (выбирается пользователем)
• Диапазон: 4мА до 20мА
• Превышение диапазона: от 0 до 25 мА.
• Диагностика входа: выход за пределы диапазона, выход за пределы диапазона, сигнализация высокого уровня, сигнализация низкого уровня, обрыв провода
• Изоляция между каналами: 1500 В, среднеквадратичное значение.
• Термический дрейф (от 25 °C): 70 частей на миллион на градус Цельсия (типичное значение).
• Входное сопротивление: 100 Ом ±5 %.
• Подавление в обычном режиме: -45 дБ при 50/60 Гц

Характеристики входного возбуждения

• Напряжение открытой цепи: 24VDC
• Ток короткого замыкания: <75 мА
• Импеданс петли:
  • 1000 Ом максимум (0 мА до 20 мА)
  • 800 Ом максимум (20 мА до 25 мА)

Экологические характеристики

• Рабочая температура: от 0°C до +60°C (от +32°F до +140°F)
• Температура хранения: от -40°C до +100°C (от -40°F до +212°F)
• Влажность: от 5 % до 95 % (без конденсата).
• Вибрация:
  • 5-10 Гц: 0.2” (5.08мм) смещение
  • 10-200 Гц: 1Г
