Обзор

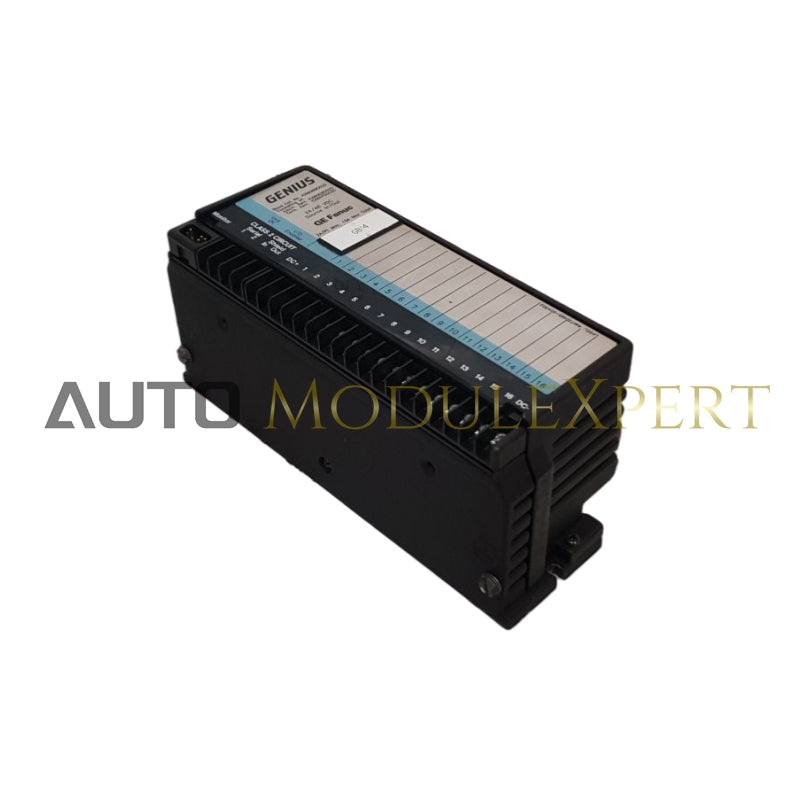

16-контурный блок ввода-вывода источника/приемника постоянного тока — это интеллектуальный и настраиваемый модуль, предназначенный для взаимодействия с различными дискретными датчиками и исполнительными механизмами постоянного тока.

Существует два типа 16-цепных блоков источников постоянного тока, которые обеспечивают питание полевых выходных устройств:

• Блок источника 24 В постоянного тока (IC66*BBD022): Подходит для использования как с 2-проводными, так и с 3-проводными полупроводниковыми и электромеханическими датчиками.
• Блок источника 24/48 В постоянного тока (IC66*BBD020): Предназначен для использования с 3-проводными твердотельными датчиками и электромеханическими датчиками.

Технические характеристики

Спецификации блока:

• Размер (Высота х Ширина х Глубина): 8,83 дюйма (22,44 см) x 3,56 дюйма (9,05 см) x 4,42 дюйма (11,23 см)

• Вес: 4 фунта. (1,8 кг)

• Светодиоды (I/O блок):

  • Устройство в порядке
  • Включен ввод/вывод

• Светодиоды (каждая цепь): Отдельные индикаторы со стороны нагрузки

• Изоляция от блока к блоку: 1500V

• Тепловыделение: 68,8 Вт при 16 включенных выходах при токе 2 А.

• Рабочее напряжение (один источник):

  • 18-56 В постоянного тока (24/48 В)
  • 18-30 В постоянного тока (24 В)

• Риппл (максимум): 10%

• Требуемое постоянное напряжение:

  • 150 мА обычно
  • максимум 300 мА

• Время отключения питания: 10 мс

Входные характеристики:

• Напряжение относительно блоков постоянного тока:

  • Вход ВКЛ:
    • 24 В постоянного тока: 16-24 В постоянного тока
    • 48 В постоянного тока*: 32-48 В постоянного тока
  • Вход ВЫКЛ:
    • 24 В постоянного тока: 0-7 В постоянного тока
    • 48 В постоянного тока*: 0-14 В постоянного тока

• Время обработки входного сигнала (типичное): 5,6 кОм (24/48 В), 1,8 кОм (24 В)

• Входное сопротивление (типичное):
  1,7 мс (плюс выбираемая задержка фильтра)

• Выбор времени фильтра ввода:
  5-100 ms

• Диагностика ввода:

  • Открытая проволока
  • Перегретый
  • Неудачный переключатель

Выходные характеристики:

• Выходной ток (устойчивое состояние): 2 Ампер на цепь

• Максимальный пусковой ток: 10 А до 10 мс.

• Выходной ток блока: 15 А при 35 °C

• Ток утечки ВЫКЛ: 1,0 мА

• Максимальная частота переключения: Один раз в секунду (высокий пусковой ток)

• Задержка включения выхода (максимум): 1 мс

• Падение выходного напряжения: максимум 2,0 В при пусковом токе 2 А.

• Минимальная рекомендуемая нагрузка: 50 мА при холостом ходе.

• Вывод диагностики:

  • Короткое замыкание
  • Перегрузка
  • Без нагрузки
  • Неудачный переключатель
  • Перегретый

Экологические характеристики:

• Рабочая температура:  от -0 ° до +60 °C (от 32° до +140 °F)

• Температура хранения:  от -40 °C до +212 °F.

• Влажность: от 5 % до 95 % (без конденсата).

• Вибрация:

  • 5-10 Гц: 0.2” (5.08мм) смещение
  • 10-200 Гц: 1Г
