Обзор

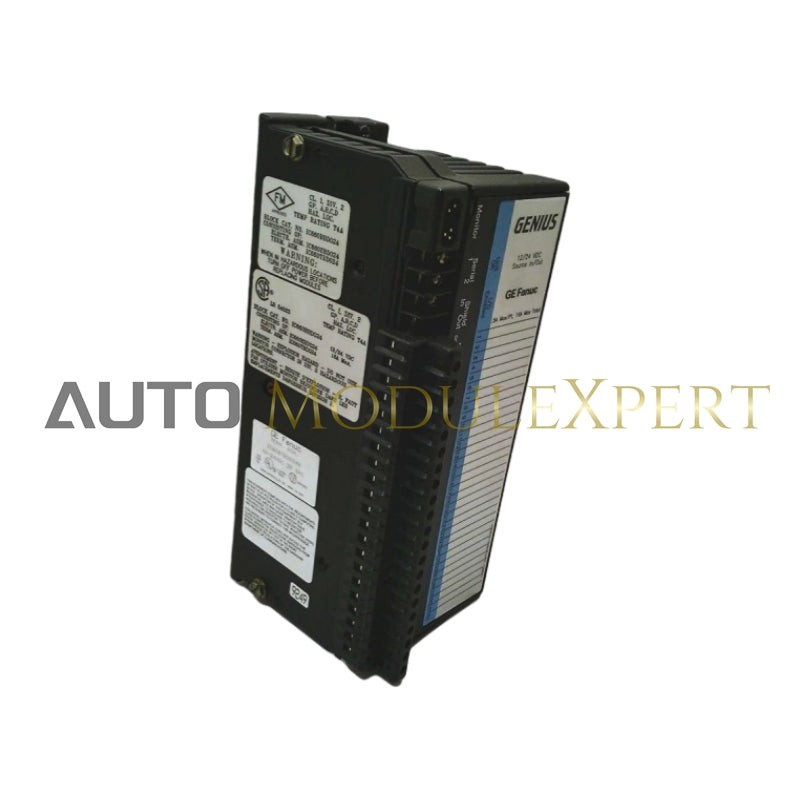

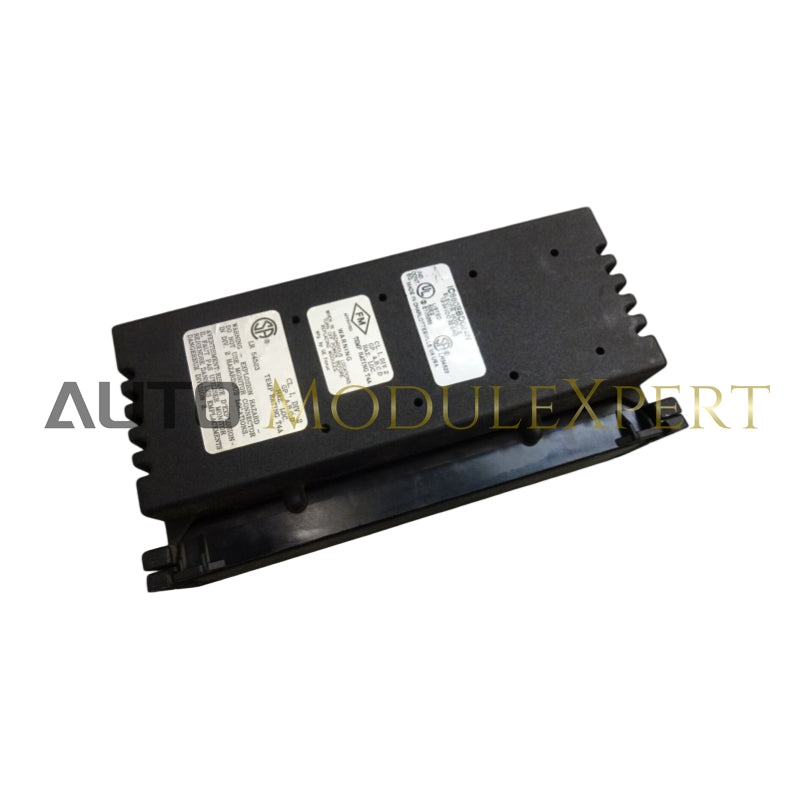

32-контурный блок ввода-вывода источника/приемника постоянного тока — это интеллектуальный настраиваемый модуль, предназначенный для подключения контроллеров к устройствам, которые передают или принимают двоичные сигналы. Эти блоки универсальны и совместимы с широким спектром устройств ввода, включая как 2-проводные, так и 3-проводные электронные бесконтактные переключатели.

Выходы подходят для управления маломощными устройствами, такими как реле, контакторы и индикаторные лампы. Доступны две модели:

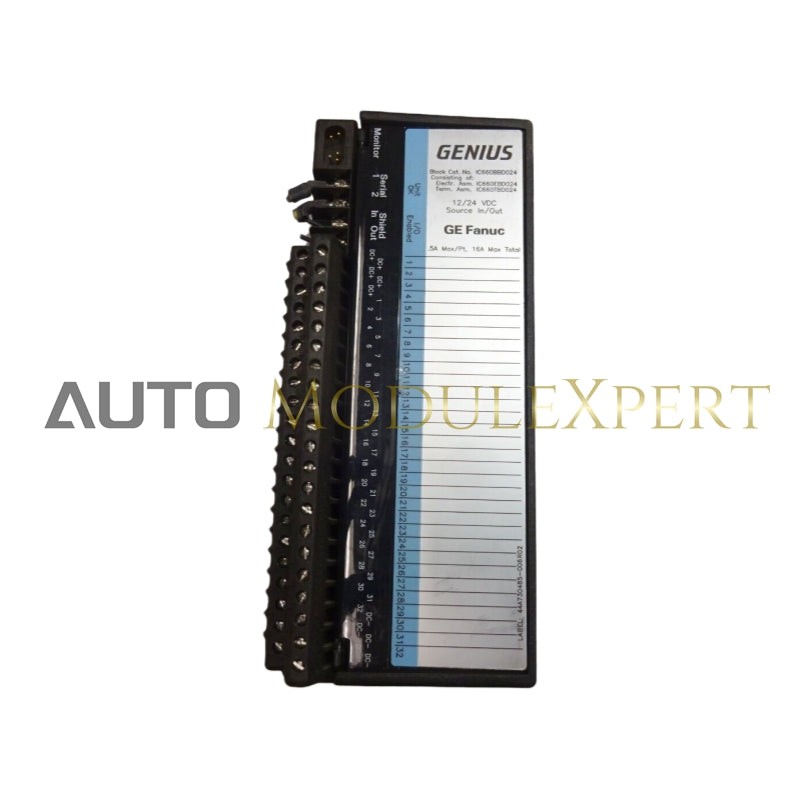

• 32-цепной блок источника 12/24 В постоянного тока (IC66*BBD024): подает ток на полевые выходные устройства.
• 32-контурный блок приемника 5/12/24 В постоянного тока (IC66*BBD025): принимает ток от полевых выходных устройств.

Спецификации блока

• Размер (Высота х Ширина х Глубина): 8,83 дюйма (22,43 см) x 3,58 дюйма (9,1 см) x 4,7 дюйма (11,94 см)
• Вес: 4 фунта. (1,8 кг)
• Индикаторы (блокировка ввода-вывода): устройство в порядке, ввод-вывод включен.
• Светодиоды (каждая цепь): индикаторы отдельных логических сторон.
• Изоляция от блока к блоку: 850V
• Рассеивание тепла:
  • Минимум: 11 Вт с 8 входами
  • Максимум: 18 Вт с 32 выходами на 0,5 А.
• Рабочее напряжение (один источник):
  • 10 до 30 В постоянного тока (питание 12/24 В)
  • 4.9 до 5.3 В постоянного тока (питание 5 В, только сток)
  • Абсолютный мгновенный предел
• Риппл (максимум):
  • 10% (12/24 вольт)
  • 1% (5 вольт)
• Требуемое постоянное напряжение:
  • Типично: 150 мА
  • Максимум: 300 мА
• Время отключения питания:
  • 4 мс при 12 вольтах
  • 20 мс при 24 вольтах

Входные характеристики

• Входное напряжение относительно постоянного тока:
  • Исходные блоки:
    • Питание 12 В постоянного тока: 8–12 В постоянного тока (вход ВКЛ), 0–6 В постоянного тока (вход ВЫКЛ)
    • Питание 24 В постоянного тока: 18–24 В постоянного тока (вход ВКЛ), 0–12 В постоянного тока (вход ВЫКЛ)
• Входное сопротивление (типичное): 3,3 кОм
• Время обработки входного сигнала (типичное): 1,4 мс (плюс выбираемая задержка фильтра)
• Выбираемое время входного фильтра: 1, 2, 3, 4, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90 или 100 мс.

Выходные характеристики

• Максимальный выходной ток (в установившемся состоянии): 0,5 А на цепь.
• Максимальный пусковой ток: 4 А до 10 мс (максимум раз в 0,5 секунды)
• Выходной ток блока (общий): 16 А.
• Ток утечки при выключенном выходе: 10 мкА, максимум
• Задержка включения выхода: максимум 0,5 мс.
• Падение выходного напряжения: максимум 2,0 В при пусковом токе 4 А.
• Диагностика выхода: неисправность переключателя

Экологические характеристики

• Рабочая температура: от 0°C до +60°C (от 32°F до +140°F)
• Температура хранения: от -40°C (-40°F) до +100°C (+212°F)
• Влажность: от 5 % до 95 % (без конденсата).
• Вибрация:
  • 5-10 Гц: 0.2" (5.08 мм) смещение
  • 10-200 Гц: 1Г
