Обзор

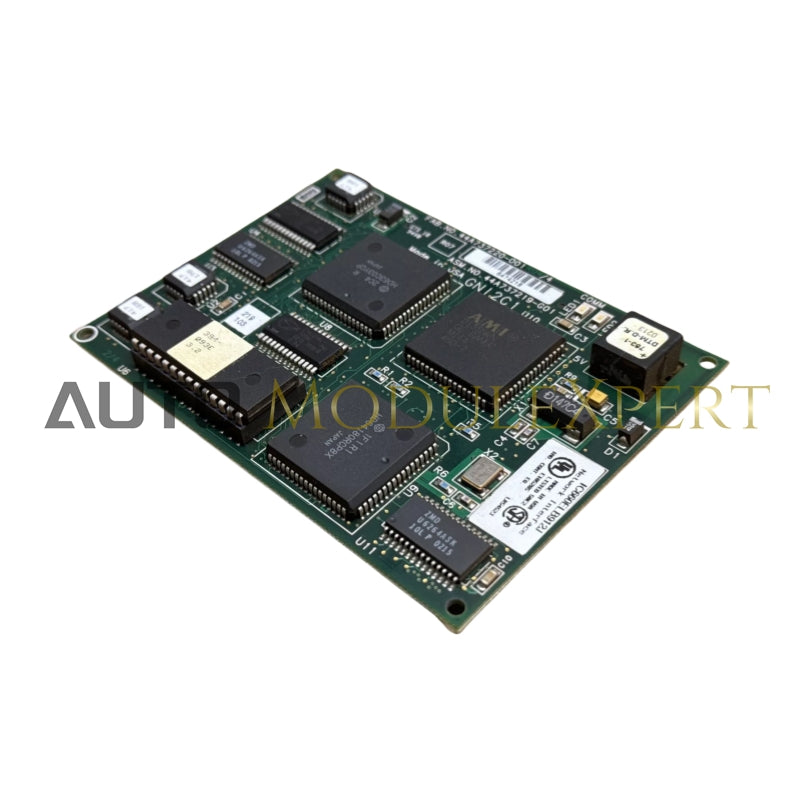

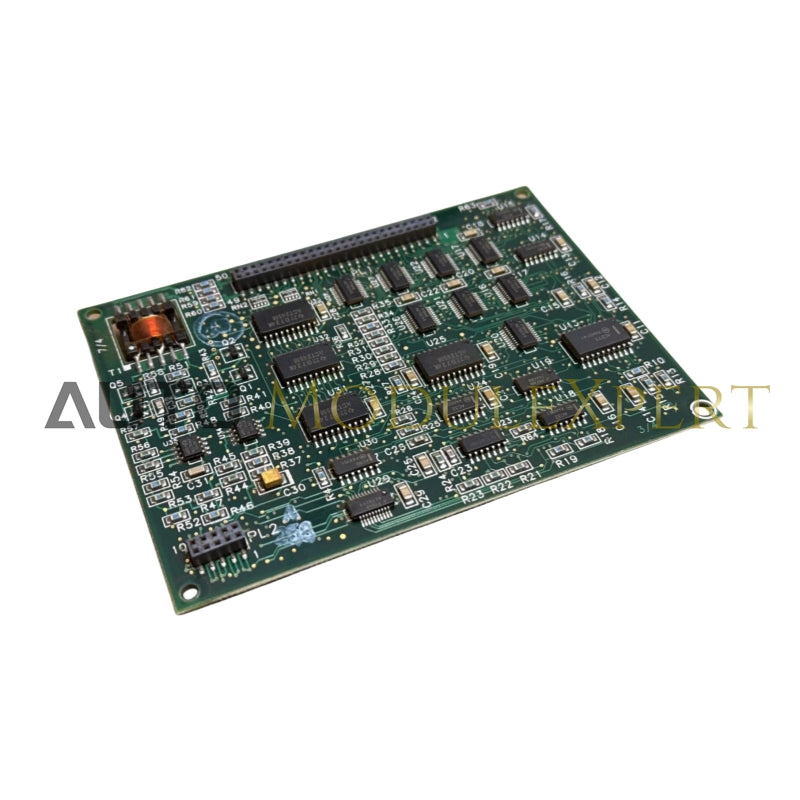

Плата µGENI (микросетевой интерфейс Genius®) (IC660ELB912) представляет собой единую печатную плату, предназначенную для работы в качестве дочерней платы в микропроцессорной системе пользователя. Эта плата соединяет µGENI и материнскую плату с центральным процессором, обеспечивая возможности эксплуатации и программирования. Хостом может быть любое устройство типа ЦП, способное читать и записывать в общую ОЗУ общего назначения GENI. Хотя интерфейс оптимизирован для шины персонального компьютера IBM, его можно адаптировать для работы с различными другими типами процессоров.

Технические характеристики

Электрика:

• Пусковой ток при включении питания: 420 мА для 300 мкс
• Требования к питанию:
  • 5 вольт постоянного тока ±10%
  • 470мА (активность шины)
  • 230мА (в режиме ожидания)
• Нагрузка на шину: 1 нагрузка LS TTL на входную линию
• Возможность управления шиной: 4 нагрузки LS TTL на каждую выходную линию

Механический:

• Размеры:
  • Высота:
    • Верх (самый высокий компонент): 0,465 дюйма (11,811 мм)
    • Низ: 0.16 дюйма (4.064 мм)
  • Ширина: 3,3 дюйма (83,82 мм)
  • Глубина: 4,5 дюйма (114,3 мм)
  • Толщина платы: 0,063 дюйма (1,60 мм)

Относящийся к окружающей среде:

Условия эксплуатации:

• Температура окружающей среды: от 0°C до +85°C (от 32°F до +185°F)
• Влажность: от 5 % до 95 %, без конденсации.
• Высота: до 10 000 футов.
• Вибрация:
  • 0,2 дюйма смещения, 5 до 10 Гц
  • 1 G, 10 до 200 Гц
• Удар: 15 G в течение 10 мс, согласно MIL-STD 810C, метод 516.2.

Неоперационные условия:

• Температура окружающей среды: от –40°C до +85°C (от –40°F до +185°F)
• Влажность: от 5 % до 95 %, без конденсации.
• Высота: до 40 000 футов
• Вибрация:
  • 0,2 дюйма смещения, 5 до 10 Гц
  • 1 G, 10 до 200 Гц
• Шок:
  • Плата упакована в транспортировочный контейнер: 15 G в течение 10 мс, согласно MIL-STD 810C, метод 516.2.
