Обзор

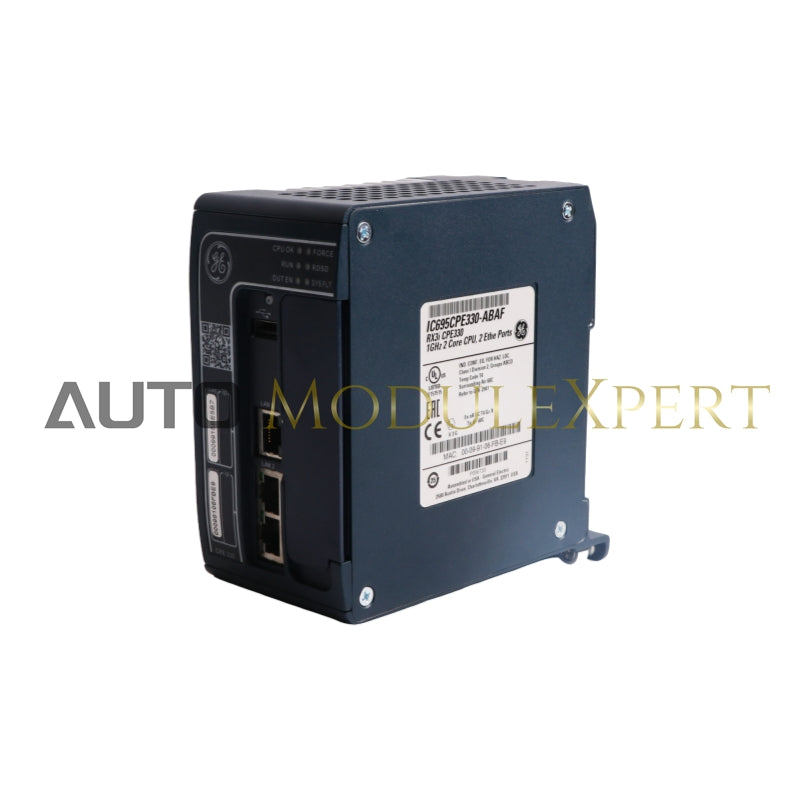

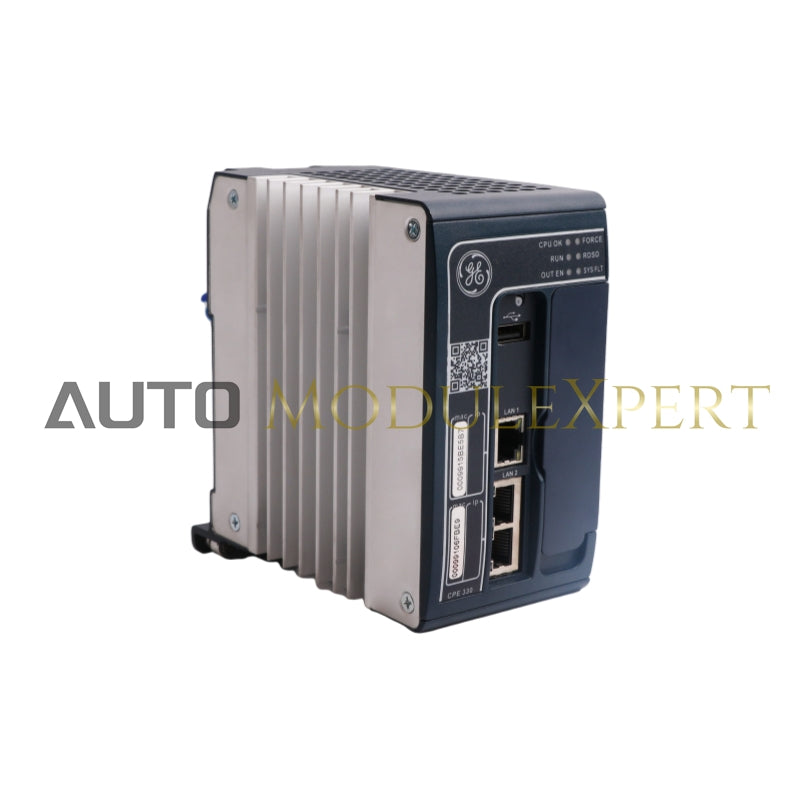

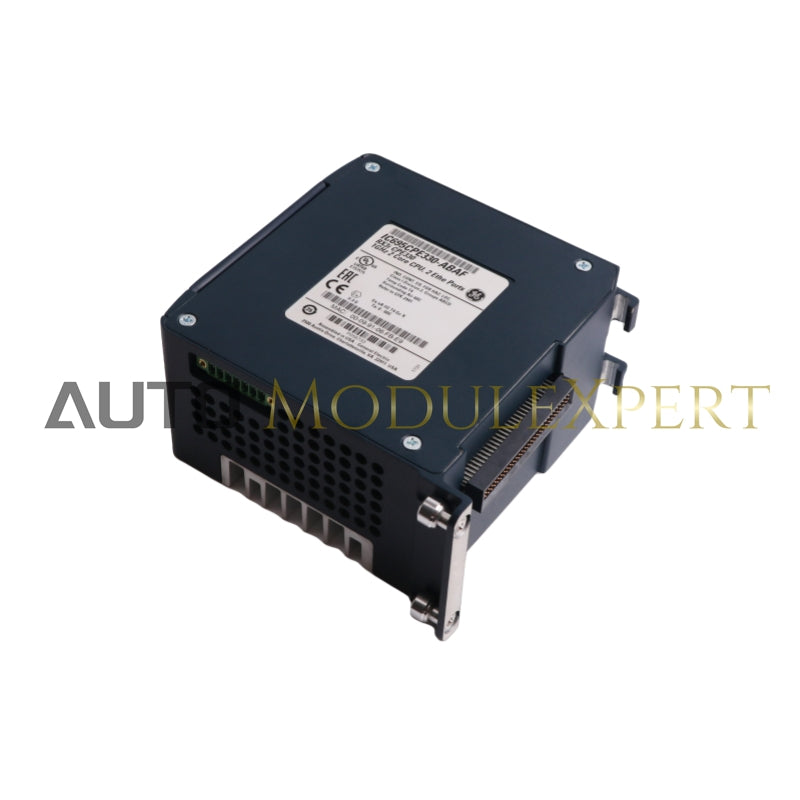

PACSystems™ RX3i CPE330 — это высокопроизводительный ЦП программируемого контроллера, предназначенный для работы с ресурсоемкими приложениями. Он оснащен 64 МБ встроенной памяти программ и двумя независимыми высокоскоростными интерфейсами Ethernet, что делает его идеальным для многоуровневой связи и синхронизации больших данных. Металлический корпус устройства обеспечивает превосходную помехоустойчивость. CPE330 программируется и настраивается через Ethernet с использованием программного обеспечения PAC Machine Edition™ (PME) и располагается в основной стойке RX3i, поддерживая до 32 тыс. точек ввода-вывода.

Функции

• Горячее резервирование:

  • ЦП RX3i с горячим резервированием и поддержкой PROFINET® I/O.
  • Встроенный контроллер PROFINET или контроллеры PROFINET IC695PNC001.
  • Горячее резервирование с использованием Ethernet (EGD) и Genius I/O.

• Контроллер ввода-вывода PROFINET:

  • Симплексный контроллер ввода-вывода PROFINET.
  • Поддерживает до 32 устройств ввода-вывода со скоростью обновления от 1 до 512 мс.
  • Скорость обновления устройств ввода-вывода 8 мс или быстрее возможна при наличии 16 или менее устройств.
  • Для более чем 16 устройств доступна скорость обновления 16 мс или выше.

• Поддержка Ethernet:

  • Две независимые локальные сети 10/100/1000 Ethernet.
  • LAN1 подключается через специальный (верхний) разъем RJ-45.
  • LAN2 подключается через нижнюю пару разъемов RJ-45 с внутренней коммутацией.

• Коммуникации и сертификаты:

  • Сертификация связи Achilles Level 2.
  • Безопасное обновление прошивки: контроллер проверяет подлинность новой прошивки перед установкой и продолжает использовать текущую версию, если обнаружена неаутентичная прошивка.

• Обработка интерфейса Ethernet:

  • Выделенное ядро микропроцессора для встроенного интерфейса Ethernet.
  • Поддерживает до:
    • 48 одновременных подключений к SRTP-серверу.
    • 16 одновременных подключений к серверу Modbus®/TCP.
    • 32 клиента (SRTP или Modbus/SRTP).
    • OPC UA Server: до 5 одновременных сеансов с 10 одновременными подписками на переменные и до 12 500 переменных.
    • 255 одновременных обменов глобальными данными Ethernet класса 1 (EGD).
    • Два независимых Резервных IP-адреса, по одному для каждой локальной сети Ethernet.

• Синхронизация времени:

  • Встроенный SNTP-клиент для синхронизации часов времени с высоким разрешением с сетевым сервером времени SNTP.

• Защита от потери питания:

  • Дополнительный Energy Pack (IC695ACC402) для мгновенного сохранения пользовательской памяти в энергонезависимое хранилище в случае сбоя питания.

• Передача данных и связь:

  • Поддерживает Съемные устройства хранения данных USB 2.0 A-типа (RDSD) для передачи пользовательских программ/данных.
  • HART® Pass Through: обеспечивает передачу данных управления активами HART между модулями ввода-вывода с поддержкой HART и инструментами управления активами на базе ПК (требуются дополнительные HART-совместимые продукты).
  • Поддерживает Удаленное получение информации об устройстве HART COMMREQ, позволяющее пользовательским приложениям считывать информацию с устройств HART, подключенных к аналоговым модулям RX3i.
