Обзор

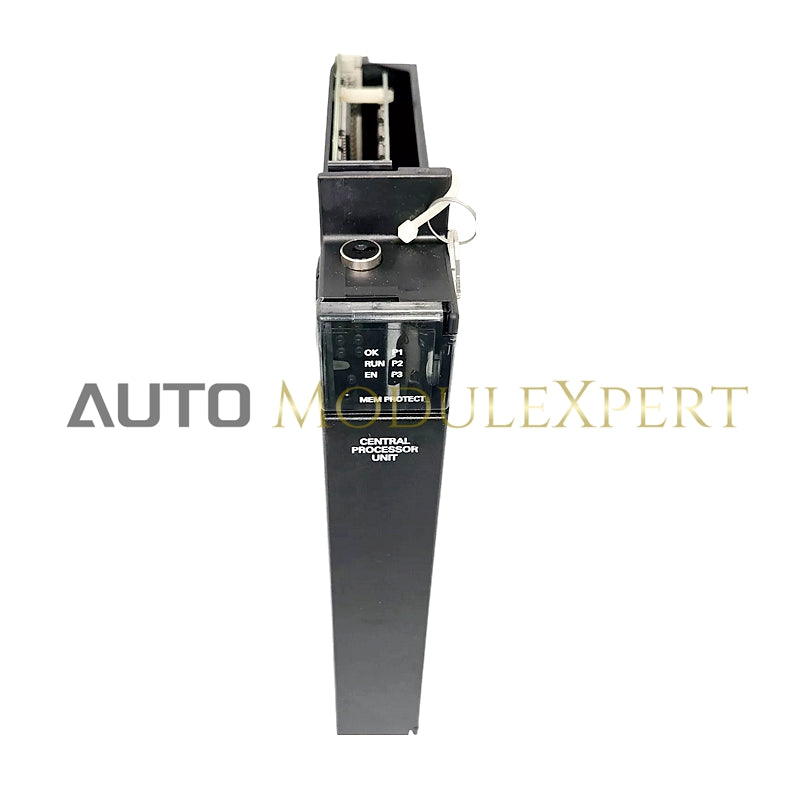

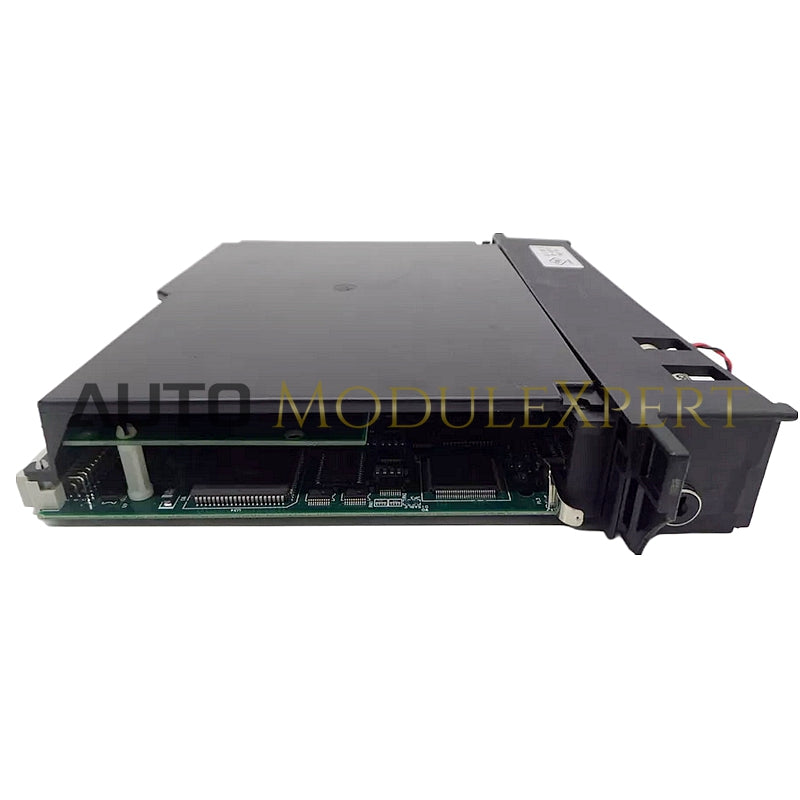

IC697CPX935 — это ЦП Series 90-70 от GE Fanuc, предназначенный для управления промышленной автоматизацией в реальном времени. Он предлагает универсальные возможности связи и возможности высокоскоростной обработки.

Функции

• Модель: IC697CPX935
• Категория: Центральный процессор (ЦП)
• Процессор: 80486DX4, 96 МГц
• Скорость логического выполнения: 0,4 ​​микросекунды на функцию.
• Память: 1 МБ ОЗУ (с батарейным питанием) + 256 КБ флэш-памяти
• Коммуникационные порты:
  • Один (1) последовательный порт RS-232
  • Два (2) последовательных порта RS-485 (9-контактный D-корпус)
• Емкость ввода/вывода:
  • 12К дискретных входов/выходов
  • Аналоговый ввод-вывод 8К
• Потребление тока: 3,1 А.
• Входное напряжение: 5 В постоянного тока

Технические характеристики

• Слоты: 1 (один слот)
• Рабочая температура: от 0 °C до 60 °C.
• Требования к охлаждению: необходим вентилятор принудительного воздушного охлаждения (например, IC697ACC721).
• Коммуникация:
  • SNP-ведомый (все порты)
  • Безотрывное ведомое устройство SNP (только порт 1 и порт 2)
• Среда установки: не более 50°C.
• Программное обеспечение: MS-DOS или Windows.

Условия окружающей среды

• Максимальная рабочая температура: 50 °C.
• Температура хранения: от -40°C до +85°C.

Установка и подключение

• Интерфейс связи:
  • Модуль интерфейса локальной сети или связи
  • Объединительная плата VME C.1, монтируемая в стойку, для модулей ввода-вывода и интеллектуальных дополнительных модулей
• Установка: установка в один слот с 3 последовательными портами.
• Обновления встроенного ПО: Флэш-память, нет необходимости в разборке или замене EPROM

Совместимость

• Совместимость с: ПЛК GE Fanuc 90-70 и совместимыми модулями ввода-вывода.
• Поддерживает: семейство GE IC697, модули аналогового/дискретного ввода-вывода, буквенно-цифровые и программируемые процессоры дисплея.
