Обзор

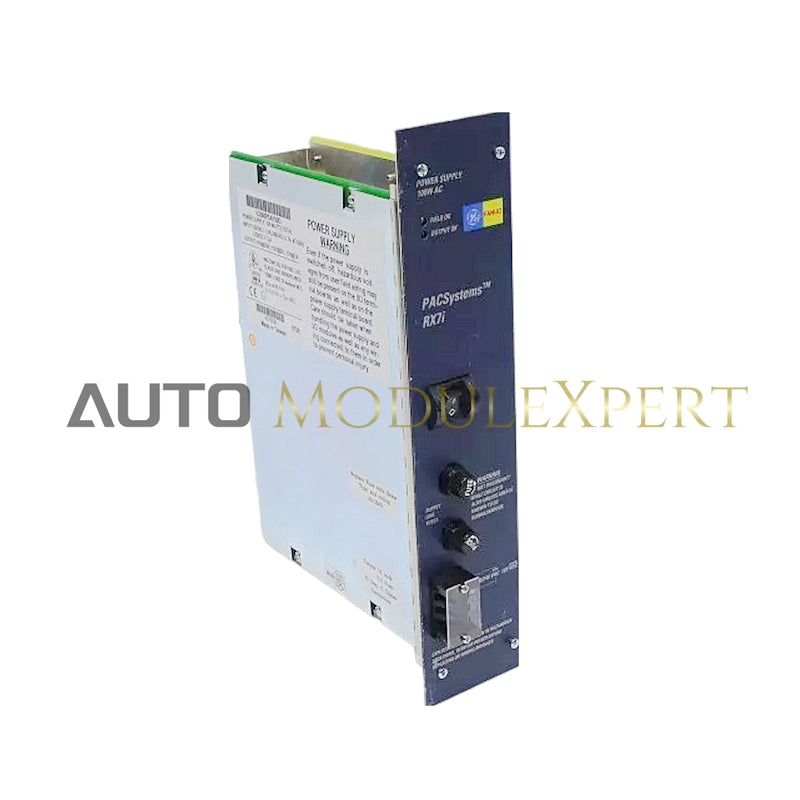

GE FANUC IC698PSA100 — это надежный источник питания, разработанный для PACSystems RX7i. Этот блок питания имеет несколько выходных напряжений и эффективно работает в широком диапазоне входных напряжений.

Функции

• Широкий диапазон входного напряжения: Работает от 85 до 264 В переменного тока и 100–150 В постоянного тока.
• Несколько выходных напряжений:
  • +5 В постоянного тока: до 20 ампер.
  • +12 В постоянного тока: до 2 ампер.
  • –12 VDC: До 1 ампера.

Технические характеристики

• Конструкция: выдвижное крепление в стойке с использованием стандартного разъема PICMG 2.11.
• Защита:
  • Электронная защита от короткого замыкания и перегрузки по току.
  • Защита от перенапряжения и перегрева.
• Коэффициент мощности: минимум 0,99 (действительно при напряжении от 90 до 260 В переменного тока).

Требования к входным данным

• Номинальное напряжение: 120/240 В переменного тока, 125 В постоянного тока.
• Диапазон входного напряжения: 85–264 В переменного тока, 47–63 Гц, 100–150 В постоянного тока.
• Входная мощность:
  • Источник питания 100 Вт:
    • Типично: 125 Вт
    • Максимум: 150 Вт.
  • Блок питания 350 Вт:
    • Типично: 440 Вт
    • Максимум: 500 Вт.
• Пусковой ток:
  • Источник питания 100 Вт:
    • 15 ампер (115 В переменного тока), 30 ампер (230 В переменного тока).
  • Блок питания 350 Вт:
    • 30 ампер (115В переменного тока), 60 ампер (230В переменного тока).

Требования к выходным данным

• Источник питания 100 Вт:
  • Выходная мощность: максимум 100 Вт (всего для всех трех выходов).
  • Выходное напряжение:
    • +5 В постоянного тока: от 4,875 до 5,25 В, 0–20 А.
    • +12 В постоянного тока: 11,64–12,6 В, 0–2 А.
    • –12 В постоянного тока: от –12,60 до –11,64 В, 0–1 А.
• Блок питания 350 Вт:
  • Выходная мощность: максимум 350 Вт (всего для всех трех выходов).
  • Выходное напряжение:
    • +5 В постоянного тока: от 4,875 до 5,25 В, 0–60 А.
    • +12 В постоянного тока: 11,64–12,6 В, 0–12 А.
    • –12 В постоянного тока: от –12,6 до –11,64 В, 0–4 А.
• Изоляция: Входное напряжение всех выходов 1500 В постоянного тока.

Защитные пределы

• Предел перенапряжения:
  • Выход +5 В постоянного тока: 5,7–6,7 В.
• Предел перегрузки по току:
  • +5 В постоянного тока: 21 А (типичная мощность 100 Вт); 66 А (типичная 350 Вт).
  • +12 В постоянного тока: 2,5 А (типичная мощность 100 Вт); 15 А (типичная мощность 350 Вт).
  • –12 В постоянного тока: 3,5 А (типичная мощность 100 Вт); 4,6 А (типичная мощность 350 Вт).

Характеристики производительности

• Время выдержки: минимум 15 миллисекунд при потере входного переменного тока без влияния на выходы постоянного тока.
• Время удержания: минимум 5 миллисекунд с момента активации сигнала ACFAIL# до момента, когда любой выход постоянного тока выходит за пределы спецификации.
• Рабочая Температура:
  • Источник питания 100 Вт: от 0 °C до 60 °C (от 32 °F до 140 °F).
  • Блок питания 350 Вт: от 0 °C до 60 °C (от 32 °F до 140 °F; для обеспечения полной мощности требуется установка вентиляторного блока).
