Обзор

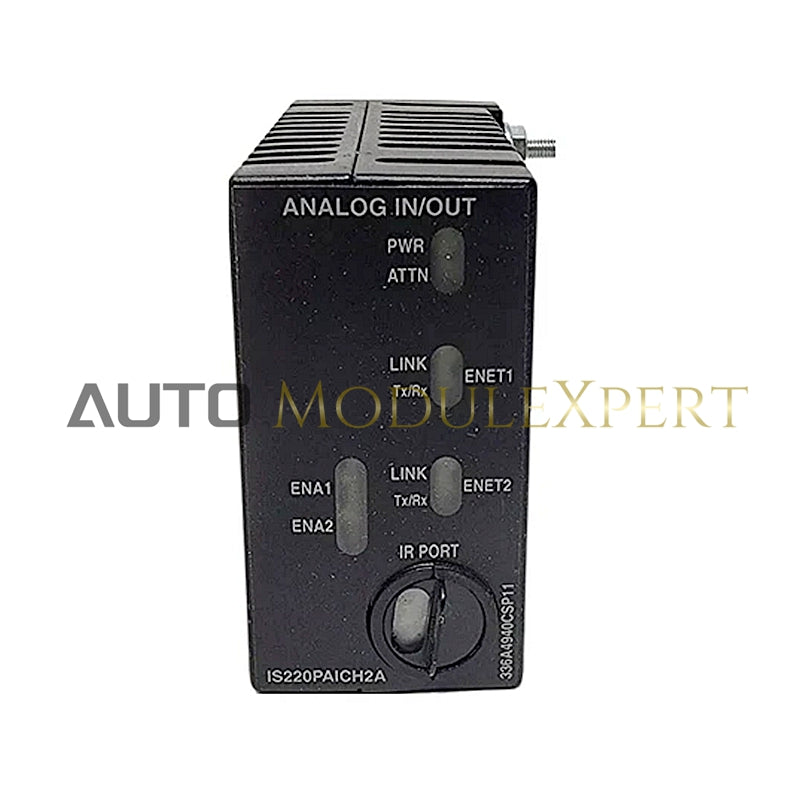

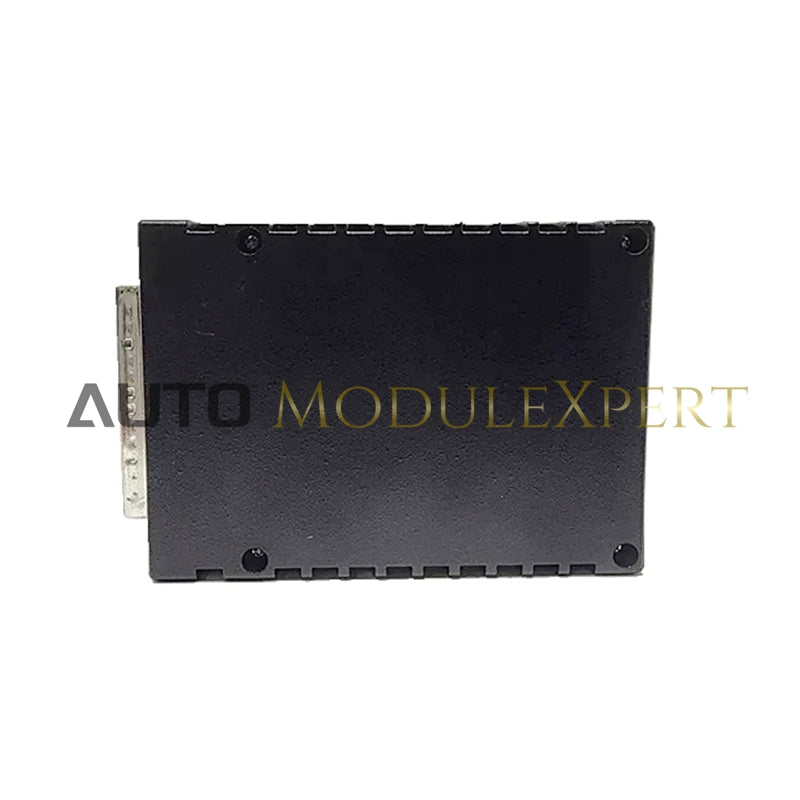

IS220PAICH2A — это аналоговый модуль ввода-вывода, разработанный General Electric и являющийся частью системы управления Mark VIe Speedtronic. Этот модуль предназначен для бесшовной интеграции с клеммными колодками и используется для подключения аналоговых сигналов к контроллеру.

Ключевые характеристики

• Тип продукта: Модуль аналогового ввода-вывода
• Серия : Марк VIe
• Входные данные :
  • 8 входов: по выбору: токовая петля 5 В, 10 В или 4–20 мА.
  • 2 входа: по выбору: ток 1 мА или 4–20 мА.
• Выходы :
  • 2 выхода токовой петли (0–20 мА)
  • Дополнительный выход 0–200 мА (только на первом выходе)
• Возможности подключения :
  • Двойные разъемы Ethernet RJ-45 для связи
  • 37-контактный разъем DC-37 для связи с полевыми устройствами
• Питание: питание от трехконтактного разъема.
• Светодиодные индикаторы: визуальная диагностика
• Поддерживаемые системы: могут работать в симплексном режиме с клеммной колодкой с поддержкой TMR.

Монтаж

• Монтаж: Надежно закрепите клеммную колодку и вставьте блок ввода-вывода в разъемы.
• Подключения Ethernet. Подключите один или два кабеля Ethernet в зависимости от конфигурации, обычно ENET1, к сети контроллера R.
• Подключение питания: питание подается через трехконтактный разъем с возможностью плавного пуска для контроля пускового тока.

Дополнительные аппаратные функции

• Дополнительная плата: включает аппаратную поддержку для добавления выходного сигнала 0–200 мА к аналоговому выходу 1.
• Управление рассеиваемой мощностью: выходная мощность 200 мА поступает от источника переменного напряжения на дочерней плате для уменьшения рассеиваемой мощности линейного выходного транзистора.
