Обзор

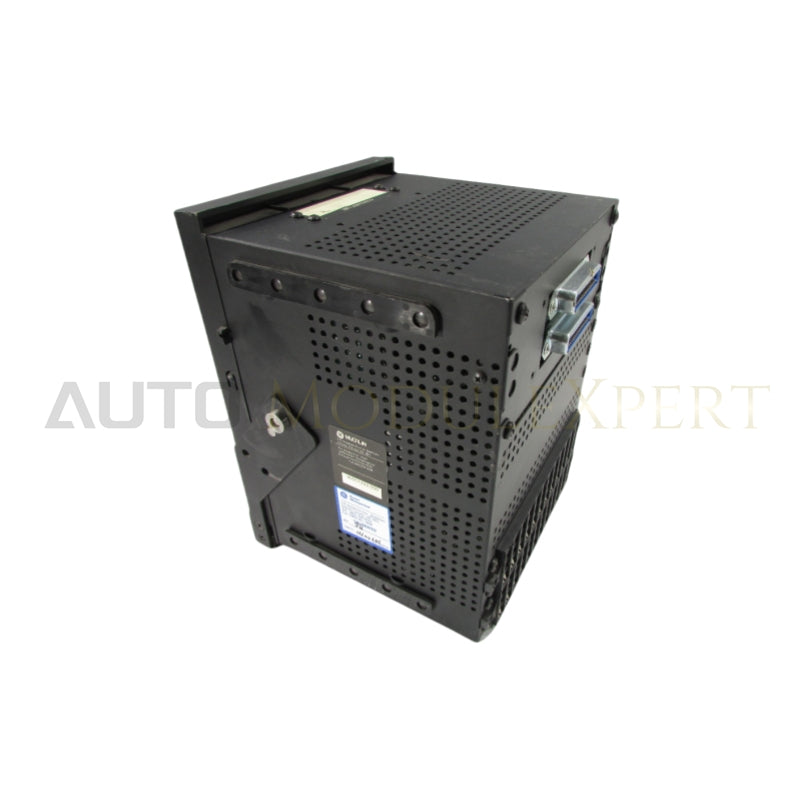

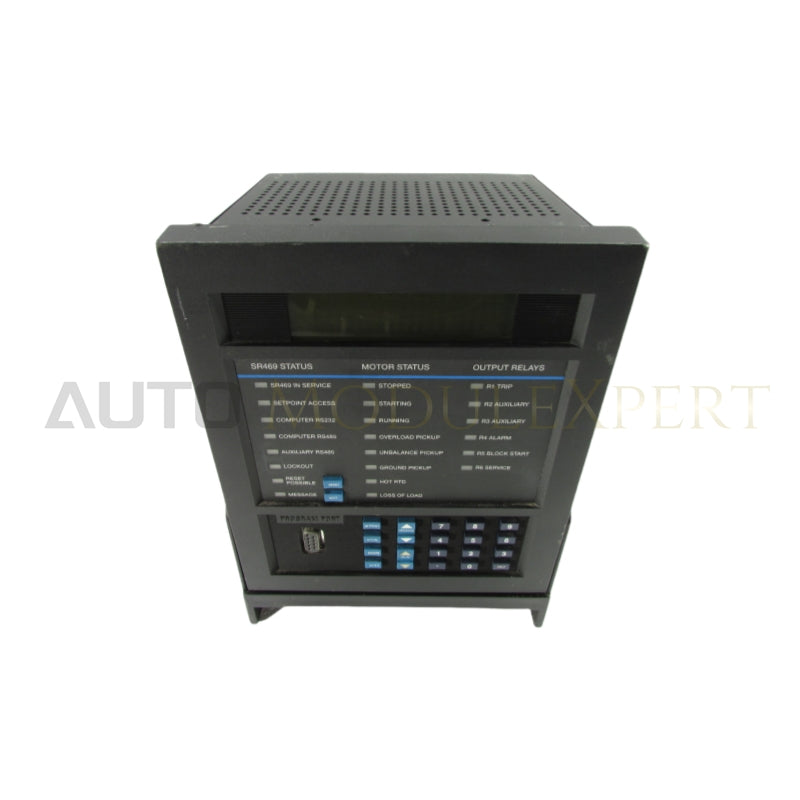

Реле управления двигателем 469 — это микропроцессорное устройство, предназначенное для защиты и управления двигателями средней и большой мощности и связанного с ними оборудования. Это реле имеет шесть выходных реле, которые используются для отключения, сигнализации и блокировки пуска. Он сочетает в себе функции защиты двигателя, диагностики неисправностей, измерения мощности и RTU (дистанционного терминального блока) в одном экономичном выдвижном корпусе. Следующая однолинейная схема демонстрирует функциональность 469 с использованием номеров устройств ANSI (Американский национальный институт стандартов) для справки.

Технические характеристики

АНАЛОГОВЫЕ ТЕКУЩИЕ ВХОДЫ

• Входы: от 0 до 1 мА, от 0 до 20 мА или от 4 до 20 мА (настройки)
• Входное сопротивление: 226 Ом ±10 %
• Диапазон преобразования: от 0 до 21 мА.
• Точность : ±1% от полной шкалы
• Тип : Пассивный
• Аналоговый вход: +24 В постоянного тока при 100 мА макс.
• Время отклика: ≤100 мс

Дифференциальные входы тока

• Первичный ток трансформатора тока: от 1 до 5000 А
• Вторичный трансформатор тока: 1 А или 5 А (настройки)
• Нагрузка: <0,2 ВА при номинальной нагрузке
• Диапазон преобразования: от 0,02 до 1 × первичный трансформатор тока.
• Номинальная частота: от 20 до 70 Гц.
• Диапазон частот: от 20 до 120 Гц.
• Точность: ±0,5 % от 1 × ТТ на 5 А; ±0,5% от 5 × ТТ на 1 А
• CT выдержка:
  • 1 секунда при 80 × номинальном токе
  • 2 секунды при 40 × номинальном токе
  • Непрерывный при 3 × номинальном токе

ЦИФРОВЫЕ ВХОДЫ

• Входы: 9 оптоизолированных входов
• Внешний переключатель: сухой контакт <400 Ом или NPN-транзистор с открытым коллектором от датчика; 6 мА, падающий от внутреннего напряжения 4 кОм при 24 В постоянного тока с Vce < 4 В постоянного тока

ВХОДЫ ЗАЗЕМЛЯЮЩЕГО ТОКА

• Первичный ток трансформатора тока: от 1 до 5000 А
• Вторичный трансформатор тока: 1 А или 5 А (настройки)
• Нагрузка: <0,2 ВА при номинальной нагрузке для тока 1 А или 5 А; <0,25 ВА для 50:0,025 ТТ при 25 А
• Диапазон преобразования: от 0,02 до 1 × первичный трансформатор тока.
• Номинальная частота: от 20 до 70 Гц.
• Диапазон частот: от 20 до 120 Гц.
• Точность:
  • ±0,5% от 1 × ТТ для 5 А ТТ
  • ±0,5% от 5 × ТТ для 1 А ТТ
  • ±0.125 A для 50:0.025 ТТ
• CT (1 A/5 A) стойкость:
  • 1 секунда при 80 × номинальном токе
  • 2 секунды при 40 × номинальном токе
  • Непрерывный при 3 × номинальном токе
• Выдерживаемость трансформатора тока (50:0,025): непрерывно при токе 150 мА.

ВХОДНЫЕ ТОКИ ФАЗЫ

• Первичный ток трансформатора тока: от 1 до 5000 А
• Вторичный трансформатор тока: 1 А или 5 А (укажите при заказе)
• Нагрузка: менее 0,2 ВА при номинальной нагрузке.
• Диапазон преобразования: от 0,05 до 20 × CT.
• Номинальная частота: от 20 до 70 Гц.
• Диапазон частот: от 20 до 120 Гц.
• Точность:
  • При <2 × CT: ±0.5% от 2 × CT
  • При ≥ 2 × CT: ±1% от 20 × CT
• CT выдержка:
  • 1 секунда при 80 × номинальном токе
  • 2 секунды при 40 × номинальном токе
  • Непрерывный при 3 × номинальном токе

ВХОДЫ RTD

• 3-проводные типы RTD: 100 Ом платина (DIN.43760), 100 Ом никель, 120 Ом никель, 10 Ом медь
• Ток измерения термометра сопротивления: 5 мА
• Изоляция: 36 Впик (изолировано от аналоговых входов и выходов)
• Диапазон: –50 до +250°C
• Точность: ±2°C
• Сопротивление вывода: максимум 25 Ом на вывод для типов Pt и Ni; Макс. 3 Ом на провод для типа Cu
• Нет датчика: >1000 Ω
• Тревога короткого замыкания/низкого уровня: <–50°C

СУПЕРВИЗИЯ КОИЛА ПУТЕШЕСТВИЯ

• Применимое напряжение: от 20 до 300 В постоянного тока/В переменного тока.
• Ток утечки: от 2 до 5 мА

ВХОДНОЕ НАПРЯЖЕНИЕ

• Коэффициент VT: от 1,00 до 300,00:1 с шагом 0,01.
• Вторичный трансформатор напряжения: 273 В переменного тока (полная шкала)
• Диапазон преобразования: от 0,05 до 1,00 × полная шкала.
• Номинальная частота: от 20 до 70 Гц.
• Диапазон частот: от 20 до 120 Гц.
• Точность : ±0,5% от полной шкалы.
• Макс. непрерывное: 280 В переменного тока
• Нагрузка: >500 кОм
• Питание датчика: +24 В постоянного тока при 20 мА макс.

АНАЛОГОВЫЙ ТЕКУЩИЙ ВЫХОД

• Тип: Активный
• Диапазон: от 4 до 20 мА, от 0 до 1 мА (необходимо указать при заказе)
• Точность : ±1% от полной шкалы
• Макс. нагрузка:
  • 4 до 20 мА вход: 1200 Ω
  • 0 до 1 мА вход: 10 кΩ
• Изоляция: 36 Впик (изолировано от термосопротивлений и аналоговых входов)
• 4 назначаемых выхода:
  • Текущие фазы A, B и C
  • Средний ток трехфазной системы
  • Земной ток
  • Фазные напряжения AN (AB), BN (BC) и CN (CA)
  • Среднее напряжение трехфазной системы
  • Самый горячий статорный RTD
  • Самый горячий РТД подшипника
  • Самый горячий другой RTD
  • РТД 1 по 12

СЛУЧАЙ

• Тип: Полностью выдвижной (автоматические шорты CT).
• Печать: Положение о печати
• Монтаж: крепление на панели или в 19-дюймовой стойке.
• Класс IP: IP40-X

УПАКОВКА

• Транспортная коробка: 12 × 11 × 10 дюймов (Ш × В × Г) / 30,5 см × 27,9 см × 25,4 см
• Вес в упаковке: макс. 17 фунтов/7,7 кг.

ОКРУЖАЮЩАЯ СРЕДА

• Рабочая температура окружающей среды: от –40°C до +60°C.
• Температура окружающей среды при хранении: от –40°C до +80°C.
• Влажность: до 90 %, без конденсации.
• Высота: до 2000 м
• Степень загрязнения: 2
