HIMA F35

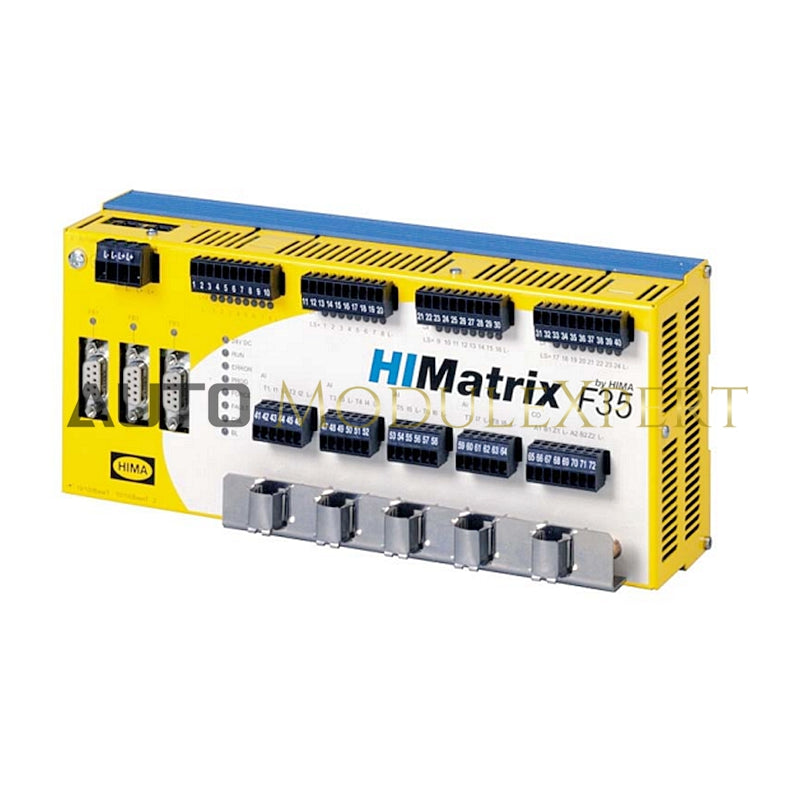

Контроллер безопасности HIMA F35 представляет собой компактную систему, заключенную в металлический корпус. Он имеет 24 цифровых входа, 8 цифровых выходов, 2 счетчика и 8 аналоговых входов.

Конфигурация

• Инструмент программирования:
  • ELOP II Factory: требуется для версий операционной системы до 7.
  • SILworX: требуется для операционной системы версии 7 и выше.

Общий

• Пользовательская память:

  • Версии до 6.46:
    • макс. 500 кБ пользовательская программа
    • макс. 500 кБ пользовательских данных
  • Версия 6.100:
    • макс. 2047 кБ пользовательская программа
    • макс. 2047 кБ пользовательских данных
  • Версия 7:
    • макс. 1023 кБ пользовательская программа
    • макс. 1023 кБ пользовательских данных

• Время отклика: ≥ 20 мс

• Интерфейсы:

  • Ethernet
  • PROFIBUS DP ведущий/ведомый
  • Модбас мастер/слейв
  • ИНТЕРБУС Мастер
  • RS485 (Modbus M&S)
  • 4 порта RJ-45, 10/100BaseT (100 Мбит/с) со встроенным коммутатором
  • D-sub разъем, 9 контактов (FB1, FBs)
  • D-sub разъем, 9 контактов (FB3)

• Рабочее напряжение: 24 В постоянного тока, -15 %...+20 %, wss ≤ 15 %, от блока питания с безопасной изоляцией в соответствии с IEC 61131-2.

• Текущий ввод: макс. 9 А (при максимальной нагрузке), холостой ход: 0,5 А

• Предохранитель (внешний): 10 А с задержкой срабатывания (T)

• Буфер для даты и времени: золотой конденсатор.

• Температурный класс: T4 (зона 2)

• Рабочая температура: 0 °C...+60 °C

• Температура хранения: -40 °C...+85 °C.

• Тип защиты: IP20.

• Макс. размеры (без вилки):

  • Ширина: 257 мм (с винтами для крепления корпуса)
  • Высота: 114 мм (с крепежным болтом)
  • Глубина: 97 мм (с заземляющим винтом)

• Вес: примерно 1,2 кг

Цифровые входы

• Количество входов: 24 (без гальванической развязки)
• Тип входа: логика стока тока, 24 В, тип 1 в соответствии с IEC 61131-2.
• Высокий уровень: Напряжение — 15 В (значение по умолчанию 13 В + 2 В, безопасный диапазон можно настроить до 30 В постоянного тока), Входной ток — прибл. 3,5 мА при 24 В постоянного тока, прибл. 4,5 мА при 30 В постоянного тока
• Низкий уровень: Напряжение – макс. 5 В постоянного тока (значение по умолчанию 7–2 В, безопасное расстояние можно свободно настроить до макс. высокого уровня -4 В и мин. 2 В), Токовый вход – макс. 1,5 мА (1 мА при 5 В)
• Входное сопротивление: <7 кОм
• Защита от перенапряжения: - 10 В, +35 В
• Макс. Длина провода: 300 м
• Питание: 3 x 20 В / 100 мА, с защитой от короткого замыкания
• Точность измерения при 25 °C, макс.: ±0,2 % от конечного значения.
• Точность измерения во всем диапазоне температур, макс.: ±1 % от конечного значения
• Температурный коэффициент, макс.: ±0,023 %/K от конечного значения.

Аналоговые входы

• Количество входов: 8 (униполярные, без гальванической развязки)
• Внешний шунтирующий адаптер для измерения тока: Z 7301 (250 Ом), Z 7302 (500 Ом)
• Номинальный диапазон: 0...+10 В постоянного тока, 0...+20 мА с шунтом 500 Ом
• Рабочий диапазон: -0,1...+11,5 В постоянного тока, -0,4...+23 мА с шунтом 500 Ом.
• Входное сопротивление: 1 МΩ
• Макс. входная линия: 300 м, экранированные витые пары проводов.
• Внутреннее сопротивление источника сигнала: ≤ 500 Ом
• Цифровое разрешение: 12 бит.
• Точность измерения при 25 °C, макс.: ± 0,1 % от конечного значения.
• Точность измерения во всем диапазоне температур, макс.: ± 0,5 % от конечного значения.
• Температурный коэффициент, макс.: ±0,011 %/K от полной шкалы.
• Погрешность, связанная с безопасностью, макс.: ± 2 % от конечного значения.
• Обновление измеренного значения: один раз за цикл контроллера.
• Время выборки: приблиз. 45 мкс
• Питание передатчика: 8 x 24...28 В / ≤ 46 мА, с защитой от короткого замыкания

Цифровые выходы

• Количество выходов: 8 (без гальванической развязки, с общей землей L-)
• Выходное напряжение: L+ минус 2 В
• Выходной ток :
  • Каналы 1...3 и 5...7: 0,5 А при 60 °C.
  • Каналы 4 и 8: 1 А при 60 °C (2 А при 50 °C)
• Минимальная нагрузка: 2 мА для каждого канала.
• Внутреннее падение напряжения: макс. 2 В при 2 А
• Ток утечки (при низком уровне): макс. 1 мА при 2 В
• Поведение при перегрузке: затронутый выход выключается и циклически включается снова.
• Общий выходной ток: макс. 7 А; при перегрузке все выходы отключаются и циклически снова включаются

Прилавок

• Количество счетчиков: 2 (без гальванической развязки)

• Входы: по 3 на каждый (A, B, Z)

• Входные напряжения:

  • Высокий уровень (5 В): 4...6 В
  • Высокий уровень (24 В): 13...33 В
  • Низкий уровень (5 В): 0...0.5 В
  • Низкий уровень (24 В): -3...5 В

• Входные токи: 1,4 мА при 5 В, 6,5 мА при 24 В.

• Входное сопротивление: 3,7 кОм

• Макс. входная линия: 500 м, экранированные витые пары проводов.

• Разрешение счетчика: 24 бита.

• Мин. Длина импульса: 5 мкс

• Макс. Входная частота: 100 кГц (при входном напряжении 5 В и 24 В)

• Срабатывает: отрицательный перепад

• Наклон края: 1 V/µs

• Коэффициент заполнения: 1:1 (для 100 кГц)

Экологические требования

• Класс защиты: класс защиты III в соответствии с IEC/EN 61131-2.
• Температура окружающей среды: 0...+60 °C
• Температура хранения: -40...+85 °C.
• Загрязнение: степень загрязнения II в соответствии с IEC/EN 61131-2.
• Высота: <2000 м
• Корпус: Стандарт: IP20.
• Напряжение питания : 24 В постоянного тока
