Обзор

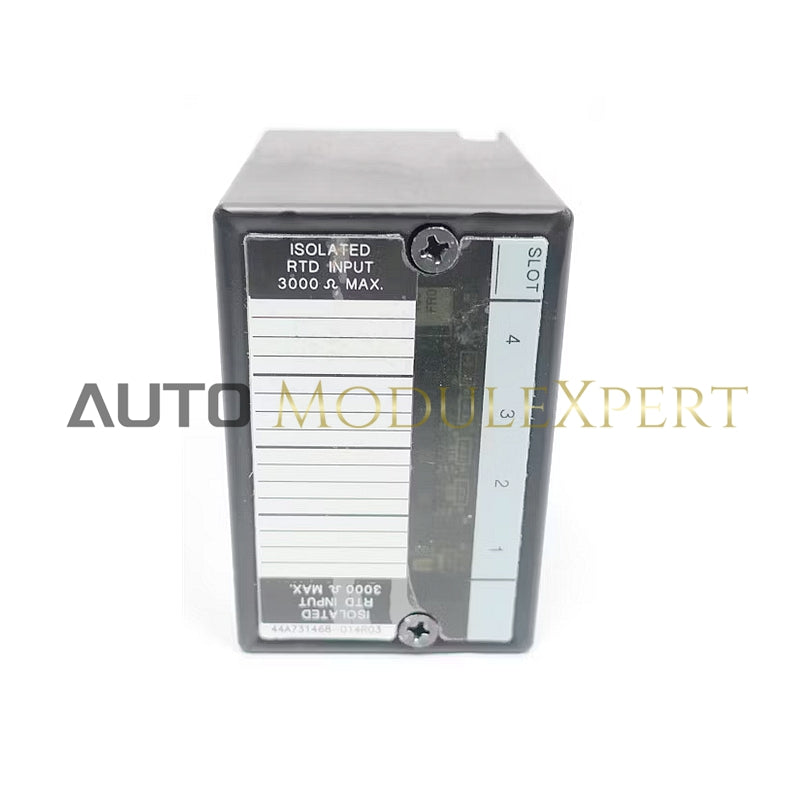

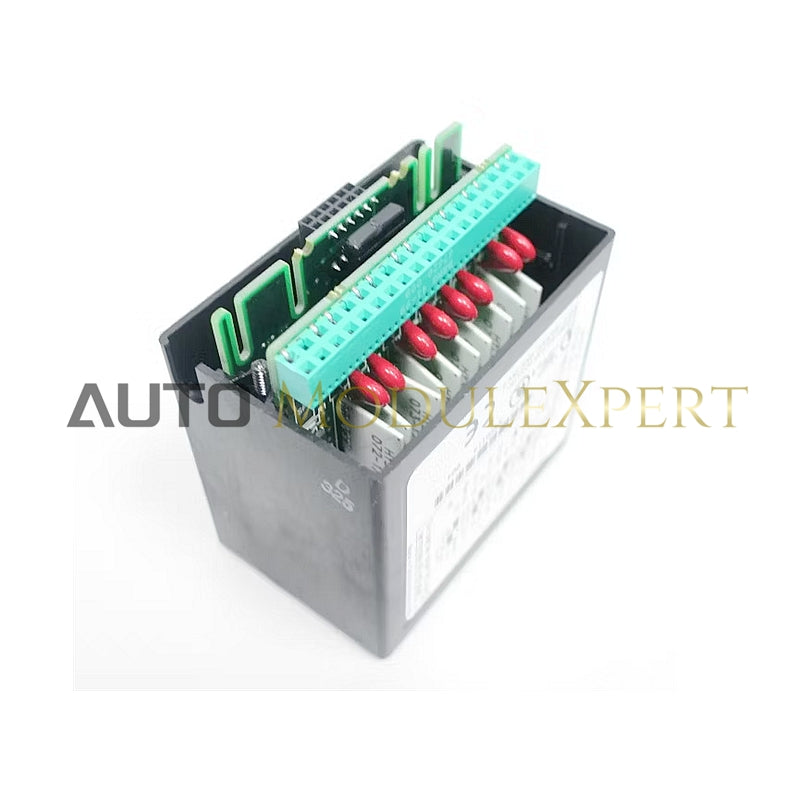

IC670ALG620 — это модуль аналогового ввода, предназначенный для поддержки 4 независимых 3-проводных или 4-проводных термометров сопротивления, включая платиновые, никелевые, никель-железные или медные типы.

Технические характеристики

• Каналы: 4 независимых RTD (3-проводных или 4-проводных)
• Диапазон сопротивления: от 0 до 500 Ом, от 0 до 3000 Ом
• Типы термометров сопротивления: платина (10, 25, 100, 1000 Ом), медь (10, 100 Ом), никель (100, 50, 120 Ом), никель/железо (604, 1000 Ом).
• Единицы измерения: сопротивление, температура (°C или °F).
• Точность: ±0,15 % от показания, от ±0,3 до 0,5 °C при 25 °C.
• Температурная чувствительность: ±0,004 % от показания, ±1,5 мкВ на градус Цельсия (от 0 до 60 °C).
• Максимальное сопротивление провода: 5 Ом на каждый провод.
• Время сканирования :
  • 60 Гц: 210 мс на точку
  • 50 Гц: 230 мс на точку
• Цифровое разрешение: 15 бит плюс знак.
• Источник питания: питание контура не требуется; ток возбуждения, подаваемый модулем
• Ток, потребляемый от BIU: максимум 190 мА
• Рабочая температура : от 0 до 55°C
• Обнаружение неисправностей: разомкнутый термометр сопротивления, короткое замыкание на входе, выход за пределы диапазона, выход за пределы диапазона, сигнализация о высоком/низком уровне.
• Изоляция :
  • Пользовательский ввод в логику: 1500 В переменного тока в течение 1 минуты, 250 В переменного тока непрерывно.
  • От канала к каналу: 250 В переменного тока, непрерывное
  • Синфазное напряжение: 250 В (среднеквадратичное значение) (пиковое значение 350 В постоянного тока переменного тока)
  • Напряжение нормального режима: максимум 28 В постоянного тока или пиковое значение переменного тока.
• Отказ от режима:
  • Нормальный режим: 60 дБ при 50/60 Гц (диапазон 100 %).
  • Общий режим: 120 дБ при 50/60 Гц (дисбаланс 100 Ом)

Индикаторы и диагностика

• Светодиодный индикатор:
  • ВКЛ: Нормальная работа
  • Мигает: неисправность модуля
  • ВЫКЛ: потеря питания или фатальная неисправность.
