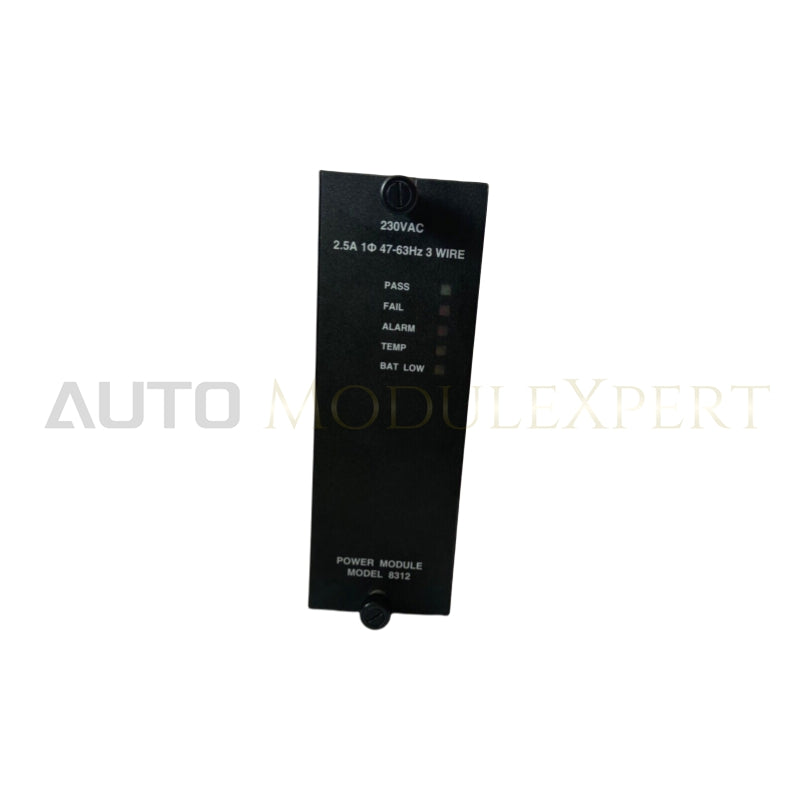

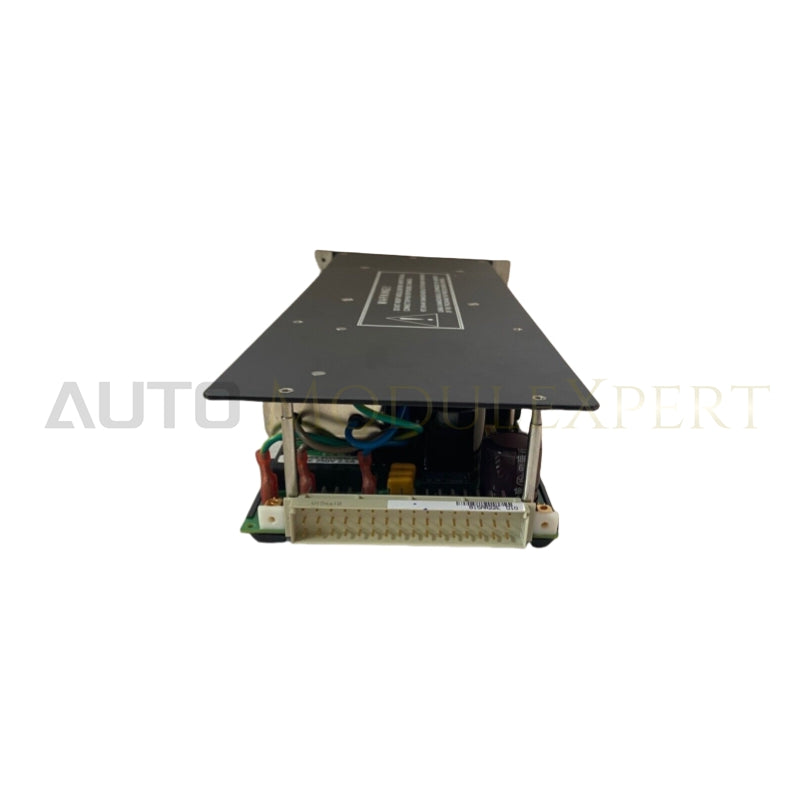

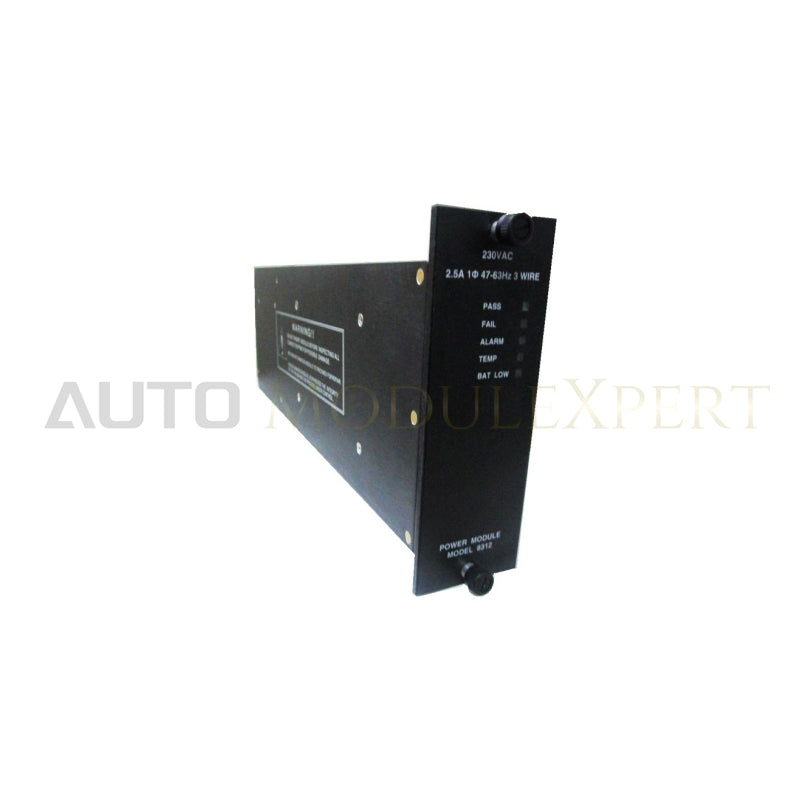

Обзор

Каждое шасси Tricon включает в себя два модуля питания, каждый из которых способен независимо эксплуатировать Tricon при полной нагрузке и номинальной температуре. Эти модули поддерживают горячую замену, что позволяет производить замену в режиме онлайн. Расположенные на левой стороне шасси модули питания преобразуют сетевую мощность в мощность постоянного тока, подходящую для всех модулей Tricon.

Заземление системы, входное питание и проводные клеммные колодки сигнализации расположены в левом нижнем углу объединительной панели. Потребляемая мощность должна составлять не менее 240 Вт на каждый блок питания.

Контакты сигнализации силового модуля активируются при следующих условиях:

• В системе отсутствует модуль.
• Конфигурация оборудования конфликтует с логической конфигурацией программы управления.
• Модуль выходит из строя.
• Главный процессор обнаруживает системную ошибку.
• Сбой первичного питания модуля питания.
• На модуле питания имеется предупреждение «Низкий заряд батареи» или «Перегрев».

Спецификации модуля питания

Изоляция: более 1000 В переменного тока или 1500 В постоянного тока, вход-выход.

Входные клеммы

• Защищено защитным чехлом
• Поддерживает три провода сечением 12 (3,31 мм²): нейтральный, горячий и защитное заземление (заземление корпуса).

Датчик перегрева

• Монитор предупреждения о температуре срабатывает, когда внутренняя температура превышает 181°F (83°C)
• Обычно происходит при температуре окружающей среды 140°F (60°C) или выше.

Контакты сигнализации

• Нормально открытый, нормально закрытый и общий
• Каждый контакт поддерживает 120 В переменного тока при 1 ампере.
• Принимает провода 12-го калибра (3,31 мм²)
• Защищено защитным чехлом

Требуемая входная мощность: минимум 240 Вт на модуль питания

Выходная мощность: 175 Вт при температуре 140 °F (60 °C)

Выходное напряжение: 6,5 В постоянного тока, ±1 % при всех рабочих условиях.

Выходной ток: максимум 27 А при температуре окружающей среды 140 F (60 °C)
