Технические характеристики

Основной

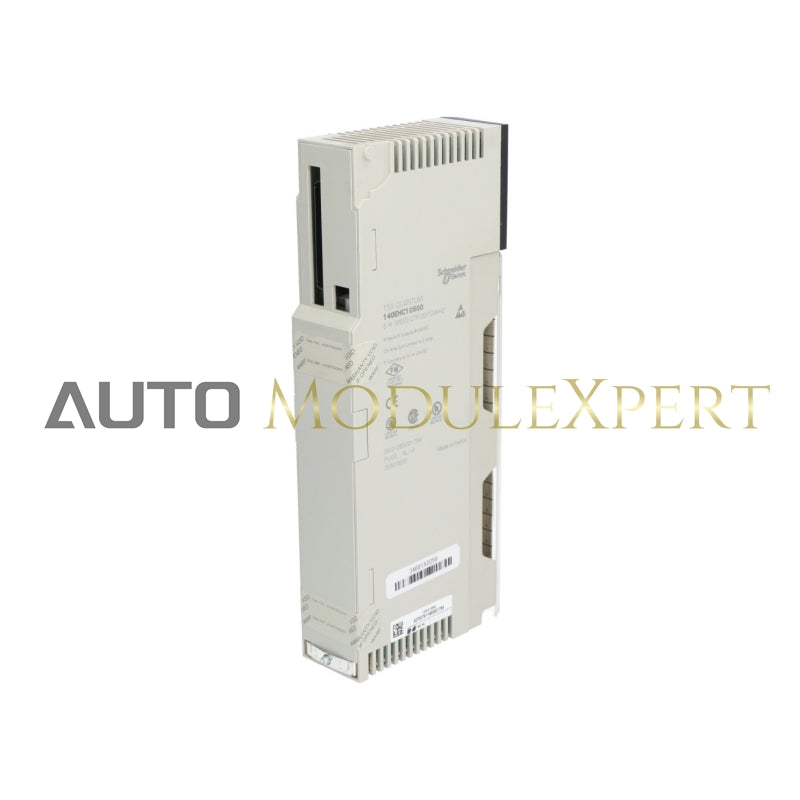

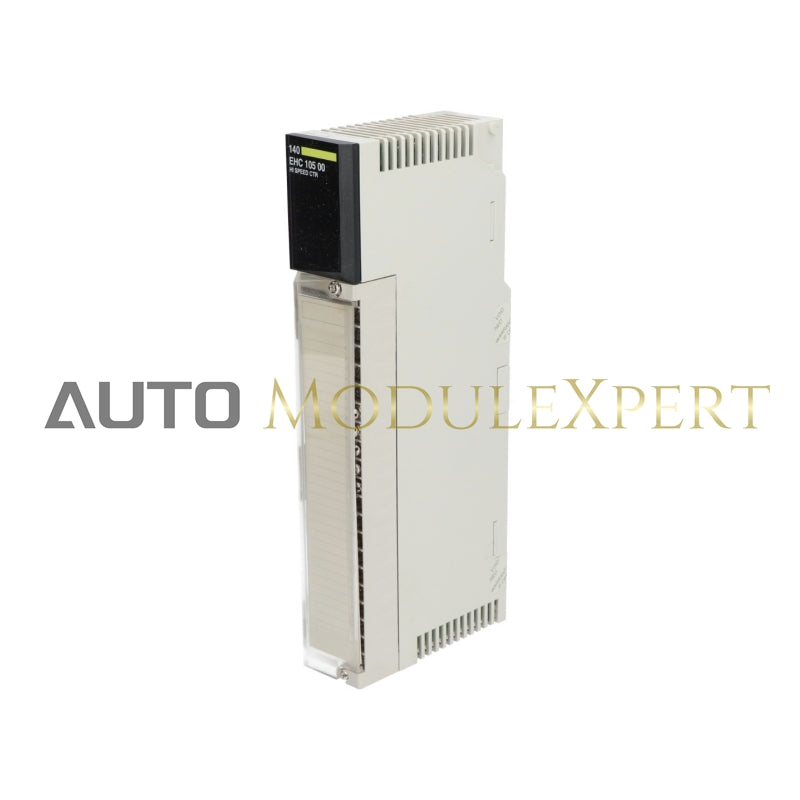

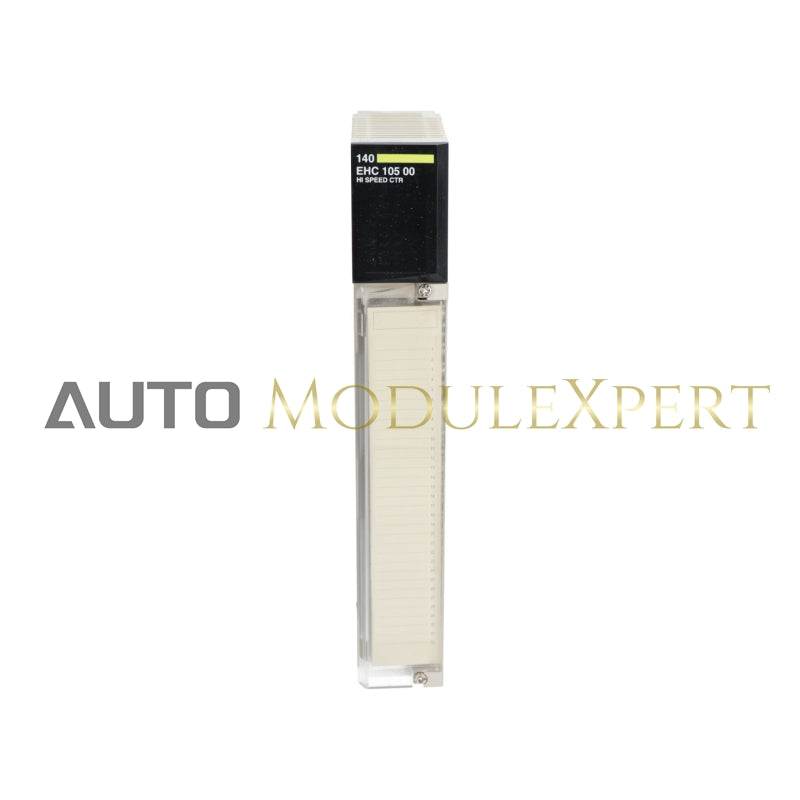

• Ассортимент продуктов: Платформа автоматизации Modicon Quantum
• Тип продукта: модуль высокоскоростного счетчика.
• Количество каналов: 5

Дополнительные функции

• Количество входов: 8
• Требования к адресации:
  • 12 выходных слов
  • 12 входных слов
• Формат данных :
  • 32-бит: 2147483647 десятичное
  • 16-бит: 65535 десятичное
• Входное напряжение счета: макс. 30 В постоянного тока.
• Входной ток счета: 7 мА
• Тип входного счета: дискретный инкрементный счетчик.
• Частота счета: 100 000 Гц.
• Рабочий цикл: вход счетчика 1/1
• Ток дискретного входа: 5 мА
• Рабочий порог:
  • 15...30 В (несимметричный режим, 24 В REF DC во включенном состоянии)
  • 3...5 В (несимметричный режим, 24 В REF DC в выключенном состоянии)

Выходы

• Номер дискретного выхода: 8
• Тип дискретного выхода: полевой транзистор (FET)
• Дискретное выходное напряжение:
  • 0 В (отключить постоянный ток)
  • 20...30 В (включение постоянного тока)
• Ток нагрузки: 0,21 А
• Максимальный ток утечки: 0,1 мА (выключено)
• Максимальное падение напряжения: <1,25 В (включенное состояние)
• Изоляция между каналами и шиной: 500 В (60 с)
• Тип неисправности: потеря выходной мощности поля.
• Защита от короткого замыкания на выходе: внутренняя

Требования к питанию

• Рассеиваемая мощность: ≥ 6 Вт
• Требуемый ток шины: 250 мА
• Требования к внешнему питанию: 19,2...30 В.
• Тип стойки: локальный, распределенный, удаленный
• Локальная сигнализация: 5 светодиодов (для состояния канала)

Потребление тока

• Внешний источник питания: ≤ 1140 мА (24 В постоянного тока)

Формат модуля: стандартный.

Экологические характеристики

• Устойчивость к электростатическому разряду:
  • 4 кВ (контакт) МЭК 801-2
  • 8 кВ (воздух) МЭК 801-2
• Устойчивость к электромагнитным полям: 9,1 В/м (10 В/м) 80...1000 МГц IEC 801-3
• Температура окружающего воздуха при эксплуатации: 32...140 °F (0...60 °C)
• Температура окружающего воздуха при хранении: -40...185 °F (-40...85 °C)
• Относительная влажность: 95 % (без конденсации).
• Рабочая высота: ≤ 16 404,2 фута (5000 м)

Сертификаты и стандарты

• Сертификация продукта:
  • РИНА
  • UL
  • ГОСТ
  • ЛР
  • CSA Класс 1 Дивизион 2
  • РРС
  • АБС
  • ГЛ
  • ДНВ
  • C-тик
• Стандарты : UL 508

Подробности заказа и доставки

• Категория : US1PC2118155
• График скидок: PC21.
• GTIN: 3595861000124
• Возврат: Да.
• Страна происхождения : США

Подробности пакета

• Тип упаковки 1: PCE
• Количество единиц в пакете 1: 1
• Размеры пакета 1:
  • Высота: 1,81 дюйма (4,6 см)
  • Ширина: 6,30 дюйма (16,0 см)
  • Длина: 12,20 дюйма (31,0 см)
• Вес упаковки 1: 18,3 унции (520,0 г)
