Обзор

Компоненты основного процессорного модуля:

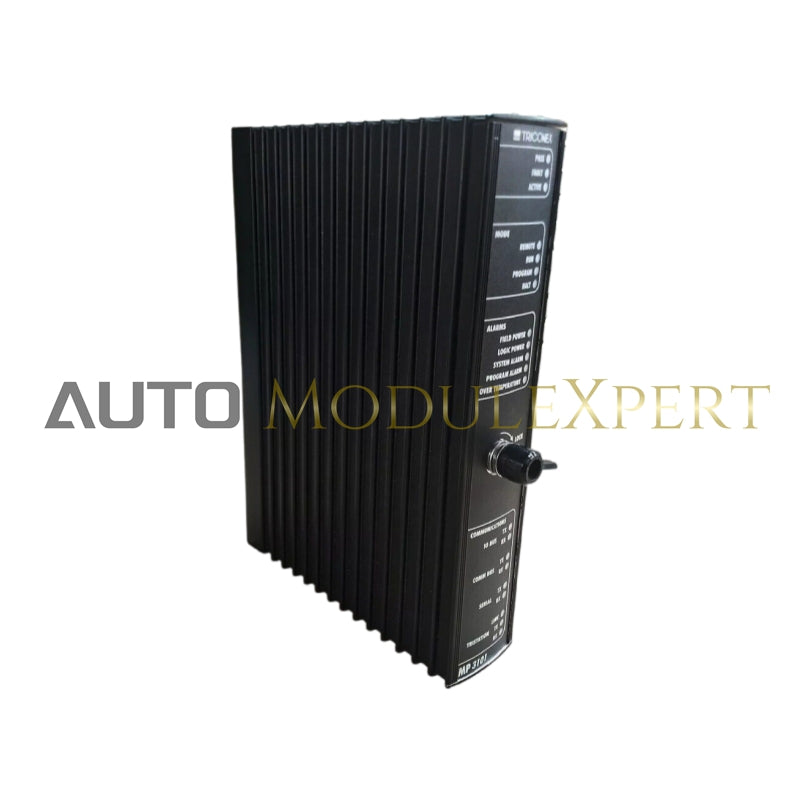

• Модуль 3101 MP: поддерживает до 14 модулей ввода-вывода.
• Опорная плита 2101 MP: вмещает три модуля MP.

Минимальная система Trident состоит из одной опорной плиты MP, на которой размещены три модуля MP. Каждый модуль MP служит одним каналом системы Trident. Модуль MP состоит из процессоров, которые выполняют следующую прошивку:

• Процессор приложений
• Системный исполнитель (SX)
• Процессор ввода-вывода
• Исполнительный директор по вводу/выводу (IOX)

Технические характеристики

• Процессор SX:

  • Тип: Motorola MPC860
  • Архитектура: 32-бит
  • Частота тактового сигнала: 50 МГц

• Флэш-память PROM:

  • Размер: 6 МБ (используется для хранения SX, IOX и управляющих приложений)
  • Функция: Защита CRC

• DRAM:

  • Размер: 16 МБ (используется для выполнения приложения управления SX и данных программы/SOE)
  • Функция: Четность байта

• NVRAM:

  • Размер: 8 КБ (используется для сохраняемых переменных)
  • Функция: Защита CRC

• Часы Календарь:

  • Точность при включении питания:
    • 1 сек/день типично
    • максимум 2,2 сек/день
  • Точность при выключенном питании (с резервной батареей):
    • 2,2 сек/день типично
    • максимум 9,2 сек/день

• Батарея:

  • Тип: ½ AA литий
  • Предполагаемая продолжительность жизни: 15 лет

• ТриБус:

  • Скорость: 25 Мбит/с
  • Функция: Защита CRC
  • Архитектура: 32-битная + четность DMA

• ТриСтанция Порт:

  • Тип: разъем Ethernet 10BaseT
  • Разъем: экранированный разъем RJ-45 на базовой плате.

• Порт Modbus:

  • Тип: RS-232/485 DTE
  • Разъем: 9-контактный экранированный разъем DB-на базовой плате.

• Порт отладки:

  • Используется для доступа к диагностической информации
  • Разъем: RJ-12 (расположен на базовой плате, общий с портом отладки IOX)

• Шина связи:

  • Тип: RS-485
  • Скорость: 2 Мбит/с HDLC

• Контакты тревоги:

  • Конфигурация: резервированная, нормально закрытая
