Обзор

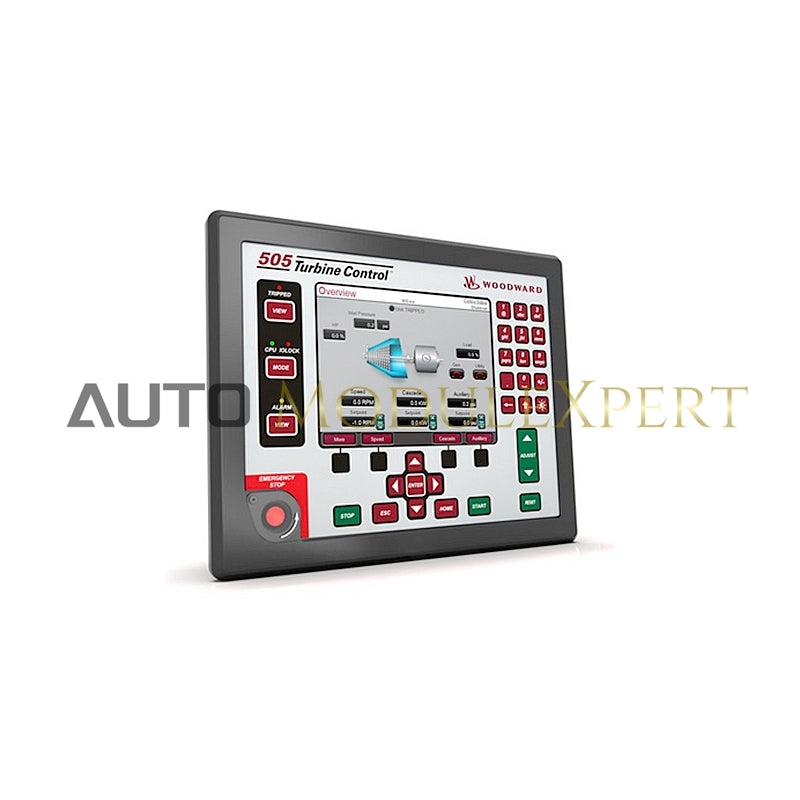

The 8200-1300 представляет собой интегрированный графический интерфейс HMI на передней панели, разработанный компанией Woodward для управления паровыми турбинами с одним или двумя (разделенными диапазонами) приводами. Он имеет питание LVDC (18–32 В постоянного тока) и является частью серии управления турбиной 505, предлагая расширенное цифровое управление и соответствие различным отраслевым стандартам.

Технические характеристики

• Потребляемая мощность: LVDC (18–32 В постоянного тока)
• Особенности: 34 клавиши, включая кнопки аварийной остановки, запуска, остановки и навигации.
• Размер экрана : 8,4 дюйма
• Рабочая температура: от –30 °C до +70 °C (с дисплеем)
• Температура хранения: от –30 до +70 °C (рекомендуется от 0 до 40 °C).
• Соответствие стандартам:
  • IP20
  • Степень загрязнения 2
  • Категория перенапряжения 3
• Контрольные возможности:
  • Паровые турбины с приводом с одним или двумя раздельными диапазонами
  • Пять ПИД-регуляторов: ПИД-регулятор скорости/нагрузки, каскадный ПИД-регулятор, ПИД-регулятор AUX1 и ПИД-выход 2.
• Требования к установке:
  • Подходит для неопасных мест
  • Совместим с классом I, разд. 2, среды групп A/B/C/D
  • Рекомендуется использовать многожильный медный провод, рассчитанный на температуру не менее 75 °C.
• Панель управления оператора:
  • Графический дисплей управления
  • Клавиатура с цифровым вводом и кнопками переключения
  • Четыре светодиода для индикации состояния: состояние процессора, блокировка ввода-вывода, сводный сигнал тревоги, сводный сигнал об отключении.
• Совместимость РСУ: может быть интегрирована в распределенную систему управления предприятием или использоваться как автономное устройство.
