Обзор

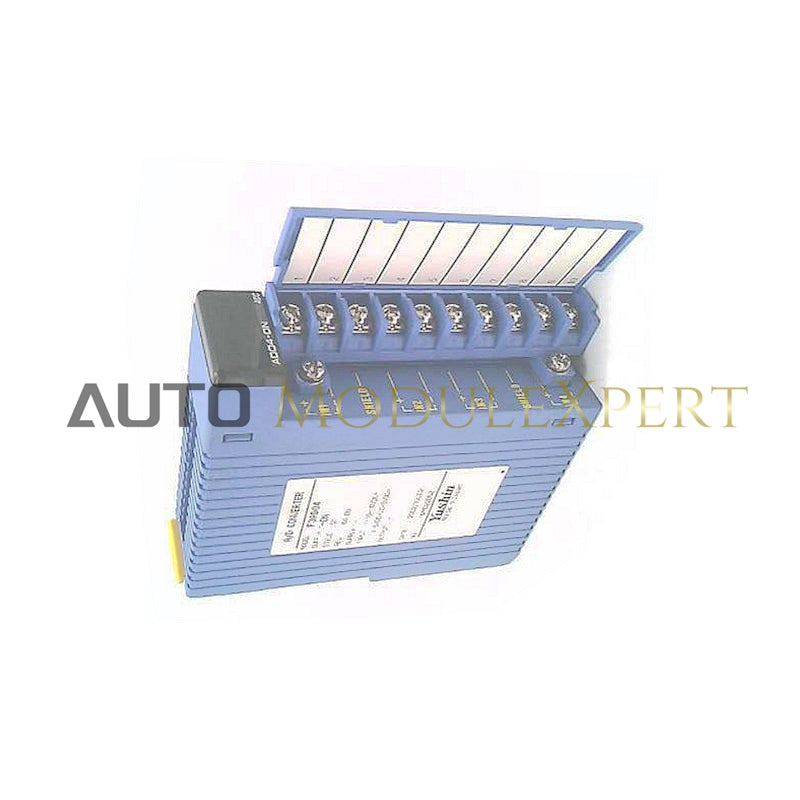

Yokogawa F3AD04-0N — это модуль аналогового ввода, предназначенный для приложений промышленного управления. Он имеет четыре аналоговых входа для измерения физических величин, таких как напряжение, ток, температура или давление. Модуль оснащен функциями, обеспечивающими точные измерения и надежную работу в различных промышленных условиях.

Технические характеристики

• Количество входов: 4
• Абсолютное максимальное номинальное напряжение:
  • Максимум: 18 В постоянного тока
  • Минимум: -18 В DC
• Диапазон входного сигнала:
  • от 0 до 5 В постоянного тока (эффективный диапазон: от -0,25 до 5,25 В постоянного тока)
  • от 1 до 5 В постоянного тока (эффективный диапазон: от -0,25 до 5,25 В постоянного тока)
  • от -10 до 10 В постоянного тока (эффективный диапазон: от -11,0 до 11,0 В постоянного тока)
• Метод изоляции:
  • Входные клеммы и внутренняя цепь: изолированы фотопарой
  • Входные клеммы: не изолированы, общая отрицательная линия.
• Выдерживаемое напряжение: 500 В постоянного тока в течение 1 минуты.
• Входное сопротивление: 1 МΩ
• Разрешение (12-битный A/D):
  • Для 0 до 5 В и 1 до 5 В постоянного тока: 1.4 мВ
  • Для -10 до 10 В постоянного тока: 5.7 мВ
• Общая точность:
  • При 23°C ±2°C: ±0.2% от полного диапазона
  • От 0 до 55°C: ±0,5% от полного диапазона
• Период преобразования: 1 мс на количество входных точек.
• Масштабирование. Верхние и нижние предельные значения могут быть установлены на любое значение от -20 000 до 20 000.
• Фильтр. Каналы можно включать и отключать по отдельности.
• Потребляемый ток: 210 мА (5 В постоянного тока)
• Внешние подключения 10-точечная клеммная колодка с винтами M3,5.
• Внешние размеры: 28,9 мм (Ш) x 100 мм (В) x 83,2 мм (Г)
• Вес: 170 г
