Обзор

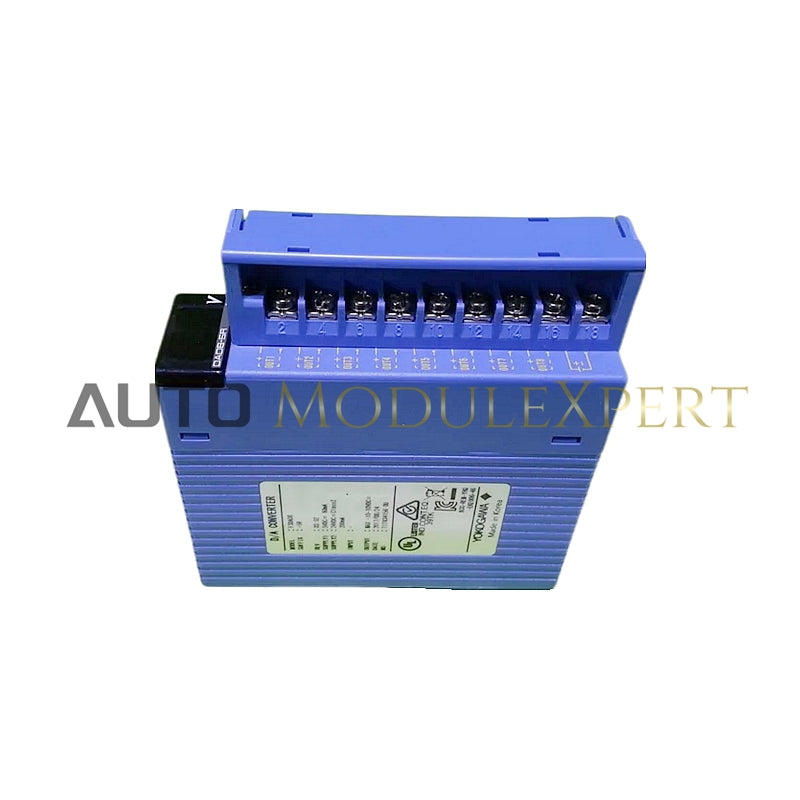

Модуль аналогового вывода YOKOGAWA F3DA08-5R — это универсальное устройство, предназначенное для обеспечения точных и надежных аналоговых выходных сигналов для систем промышленной автоматизации и управления. Он предлагает большое количество каналов, гибкие диапазоны выходного сигнала и расширенные функции для точного управления и генерации данных.

Технические характеристики

• Количество выходов: 8
• Абсолютные максимальные рейтинги:
  • Выходные клеммы: не допускается подача внешнего напряжения или тока.
  • Между клеммами внешнего источника питания: макс. 30 В.
• Изоляция:
  • Между выходными клеммами и внутренней схемой: Изолированный (развязка для цифровых сигналов, емкостная связь), выдерживает напряжение 500 В постоянного тока в течение 1 минуты.
  • Между выходными клеммами или между выходными клеммами и внешним источником питания: Неизолированный, общий минус.
• Диапазон выходного сигнала:
  • Выходное напряжение: от -10 до 10 В, от 0 до 10 В, от 0 до 5 В, от 1 до 5 В.
  • Выходной ток: от 4 до 20 мА, от 0 до 20 мА, от -20 до 20 мА.
• Выходное сопротивление:
  • Выходное напряжение: 0,5 Ом макс.
  • Текущий выход: 3 МΩ макс.
  • Сопротивление при отключенном выходе: мин. 1 МОм. (или 100 кОм, если внешний источник питания отключен)
  • Ток утечки при отключенном выходе: ± 0,5 мкА макс.
• Допустимое сопротивление нагрузки:
  • Выходное напряжение: 1 кОм мин. (для диапазона от -10 до 10 В или от 0 до 10 В); 500 Ом мин. (для диапазона от 0 до 5 В или от 1 до 5 В)
  • Текущий выход: 600 Ом мин.
• Допустимая ёмкостная нагрузка:
  • Выходное напряжение: максимум 20 нФ.
• Допустимая индуктивная нагрузка:
  • Выходной ток: макс. 1 мГн. (для электропневмопреобразователя ПК-5502 или аналога)
• Время обновления вывода:
  • 2 мкс + 2 мкс × (количество обновляемых каналов)
• Синхронный вывод:
  • ЦАП всех используемых каналов одного и того же модуля может обновляться синхронно.
• Время отклика на выходе:
  • Выходное напряжение: ≈20 мкс (для диапазона от -10 до 10 В с нагрузкой 2 кОм)
  • Токовый выход: ≈10 мкс (для диапазона от 4 до 20 мА с нагрузкой 250 Ом)
• Разрешение вывода (16-битный ЦАП):
  • Выходное напряжение: ≈0,5 мВ (для диапазона от -10 до 10 В или от 0 до 10 В); ≈0,2 мВ (для диапазона от 0 до 5 В или от 1 до 5 В)
  • Токовый выход: ≈0,5 мкА (для диапазона от 4 до 20 мА); ≈1 мкА (для диапазона от 0 до 20 мА или от -20 до 20 мА)
• Общая точность:
  • Выходное напряжение (при сопротивлении нагрузки 10 МОм): ± 0,1% от полной шкалы (23±2°C); ± 0,3% от полной шкалы (от 0 до 55°C)
  • Выходной ток (при сопротивлении нагрузки 100 Ом): ± 0,2% от полной шкалы (23±2°C); ± 0,3% от полной шкалы (от 0 до 55°C)
• Масштабирование:
  • Диапазон выходного сигнала может быть установлен в любом цифровом диапазоне от -30 000 до 30 000.
• Выход времени сбоя ЦП:
  • Поведение выхода при сбое ЦП настраивается отдельно для каждого канала.
• Потребление тока:
  • 60 мА (исключая внешний источник питания)
• Внешний источник питания:
  • Номинальное напряжение: 24 В постоянного тока
  • Допустимый диапазон напряжения: от 19,2 до 30 В постоянного тока.
  • Потребляемый ток: 200 мА (пусковой ток: 1 А)
• Внешнее соединение:
  • 18-контактная клеммная колодка, винты M3.5
• Внешние размеры:
  • 28.9 (Ш) × 100 (В) × 106.2 (Г) мм
• Масса:
  • 180 г
