Обзор

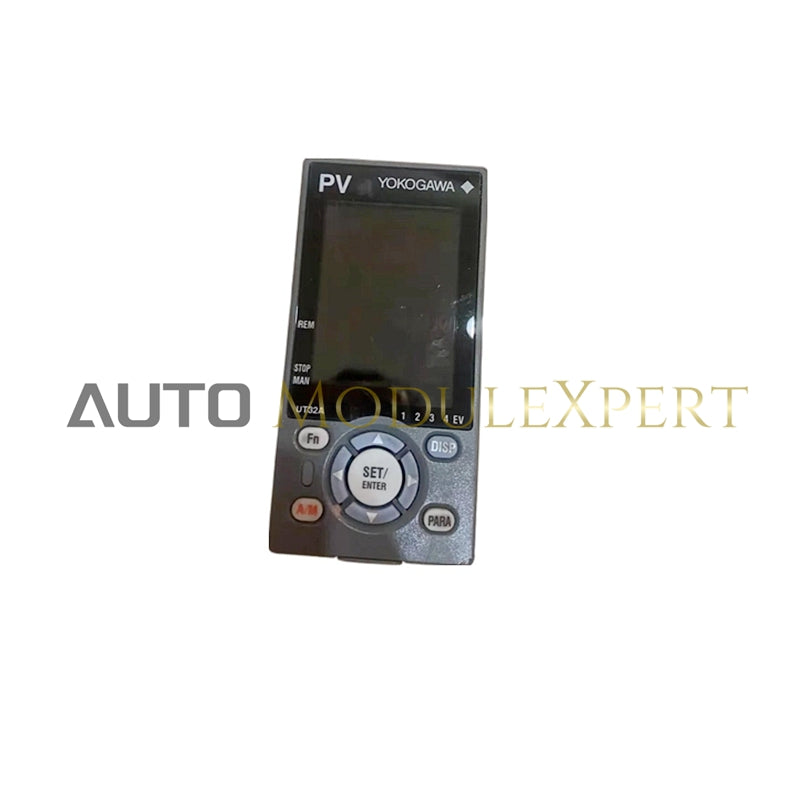

Yokogawa UT32A-200-11-00/MD — это универсальный модуль вывода, предназначенный для использования в системах РСУ Yokogawa. Он предлагает несколько вариантов выходов, включая релейные и транзисторные контактные выходы, что делает его пригодным для широкого спектра приложений управления и автоматизации.

Выходные характеристики

Выход реле

• Типы контактов и количество баллов:
  • Выход реле управления: 1 x 1c-точка контакта
  • Выход управления обогревом и охлаждением: 2 точки контакта 1a
  • Выход сигнализации: 3 контакта 1a (общий разделен)
• Рейтинг контакта :
  • 1c-контакт: 3 А при 250 В переменного тока или 3 А при 30 В постоянного тока (резистивная нагрузка)
  • 1a-контакт:
    • Для выхода сигнализации: 1 А при 240 В переменного тока или 1 А при 30 В постоянного тока (резистивная нагрузка)
    • Выход реле управления обогревом и охлаждением: 3 А при 240 В переменного тока или 3 А при 30 В постоянного тока (резистивная нагрузка)
• Приложения: выход, пропорциональный времени, выход тревоги, выход FAIL и т. д.
• Временное разрешение для управляющего выхода: 10 мс или 0,1 % выходного значения, в зависимости от того, какое значение больше.

Выход контакта транзистора

• Количество баллов: см. таблицу моделей и суффикс-кодов.
• Форма вывода: открытый коллектор (ток стока)
• Емкость выходного контакта: до 24 В постоянного тока, 50 мА
• Разрешение по времени вывода: минимум 200 мс.
• Приложения: выход тревоги, выход FAIL и т. д.

Пропорциональный выход по положению

• Вход сигнала позиции:
  • Сопротивление скольжения: общее сопротивление от 100 Ом до 2,5 кОм.
  • 100% боковая и скользящая линия: с обнаружением разъединения
  • Сторона 0%: без обнаружения отключения
• Токовый вход: от 4 до 20 мА постоянного тока (с обнаружением отключения)
• Входное сопротивление: около 330 Ом.
• Период выборки: 50 мс
• Разрешение измерения: 0,1 % от входного диапазона.
