Visão geral

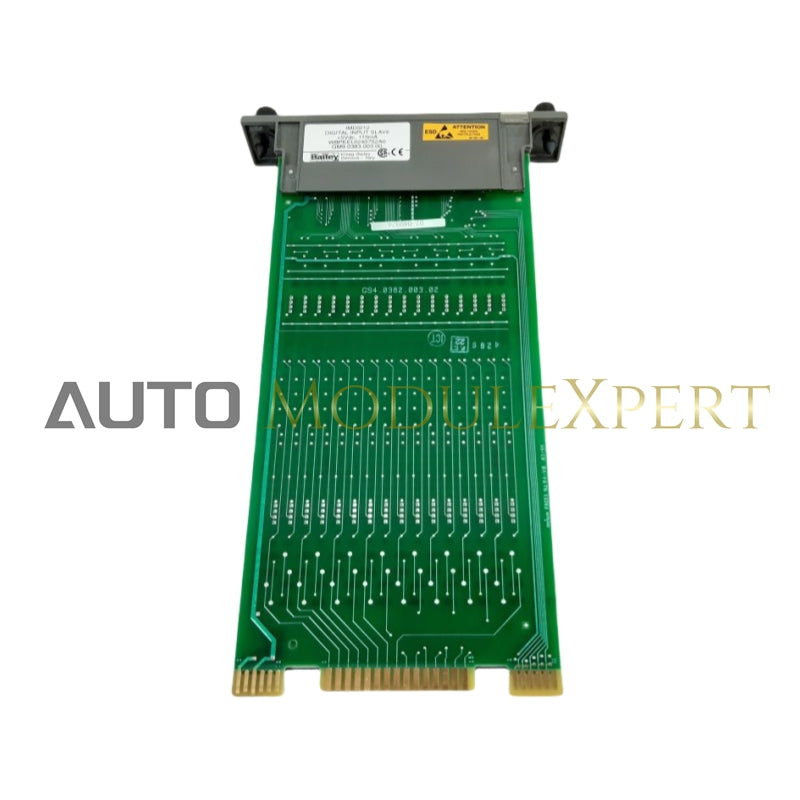

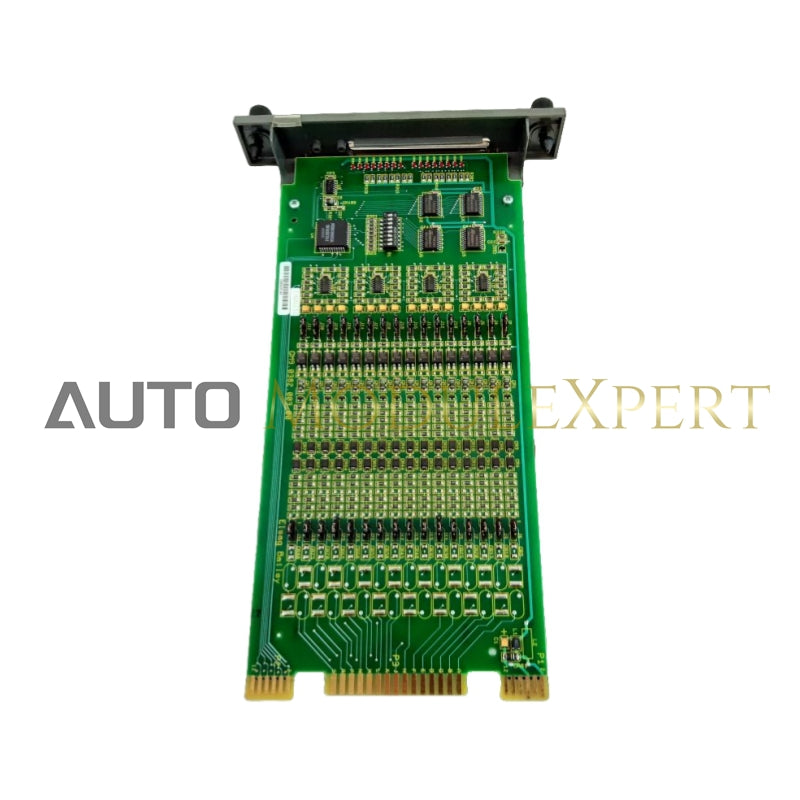

Os Módulos de Entrada Digital IMDSI1* oferecem 16 sinais digitais independentes para o sistema INFI 90® OPEN para processamento e monitoramento. Esses módulos conectam entradas de campo de processo ao Sistema de Gestão de Processos Estratégicos INFI 90 OPEN. Eles são projetados para receber sinais digitais de dispositivos como fechamentos de contato ou interruptores. Enquanto os módulos de controle lidam com funções de controle, os módulos de I/O gerenciam entradas e saídas.

Os módulos IMDSI1* estão disponíveis em quatro versões:

• IMDSI12: Aceita entradas de 24 VDC, 48 VDC, 125 VDC ou 120 VAC.
• IMDSI13: Aceita entradas de 24 VDC.
• IMDSI14: Aceita entradas de 48 VDC.
• IMDSI15: Aceita entradas de 125 VDC ou 120 VAC.

Especificações

• Consumo de energia:

  • Típico: 95 mA a 5 VDC
  • Máximo: 115 mA

• Categoria de sobretensão:

  • Categoria II, conforme IEC 1010-1

• Entradas Digitais:

  • 16 canais

• Interface de comunicação:

  • Interface de entrada de contato passivo
  • Lido pelo MFP ou Módulo de Lógica Master (LMM) via o barramento de expansor de I/O

• Montagem:

  • Ocupa um slot em uma unidade de montagem de módulo INFI 90 OPEN padrão (IEMMU)

• Condições ambientais:

  • Temperatura ambiente:
    • Classificação interna do gabinete INFI 90 OPEN: 0° a 70° C (32° a 158° F)
  • Humidade relativa:
    • 5% a 95% até 55° C (131° F), não condensante
    • 5% a 45% a 70° C (158° F), não condensante
  • Grau de poluição:
    • 1 (sem condensação)
  • Pressão atmosférica:
    • Nível do mar até 3 km (1,86 milhas)
  • Qualidade do ar:
    • Não corrosivo (de acordo com a ISA S71.04, Classe LA, LB, LC - nível 1)

• Descarga eletrostática (ESD):

  • Contato: ±6 kV
  • Ar: ±8 kV (de acordo com IEC 1000-4-2, EN 61000-4-2)

• Campos Magnéticos e Eletromagnéticos:

  • Campo Magnético de Frequência de Potência:
    • Contínuo: 30 A/m (rms) (de acordo com IEC 1000-4-8, EN 61000-4-8)
    • Duração Curta: 300 A/m (rms)
  • Campo Magnético Pulsado:
    • Valor de Pico: 300 A/m (de acordo com IEC 1000-4-9, EN 61000-4-9)
  • Campo Magnético Oscilatório Amortecido (0,1 MHz e 1 MHz):
    • Valor de Pico: 30 A/m (de acordo com IEC 1000-4-10, EN 61000-4-10)
  • Campo Eletromagnético de Radiofrequência Radiado (80 MHz a 1 GHz):
    • RMS não modulado: 10 V/m
    • Modulação em Amplitude: 80% AM (1 kHz) (de acordo com a ENV 50140)
  • Campo de Radiofrequência Radiado (900 ±5 MHz):
    • RMS não modulado: 10 V/m
    • Modulação por Pulso: Ciclo de Trabalho 50%, Ciclo de Repetição 200 Hz (por ENV 50204)
