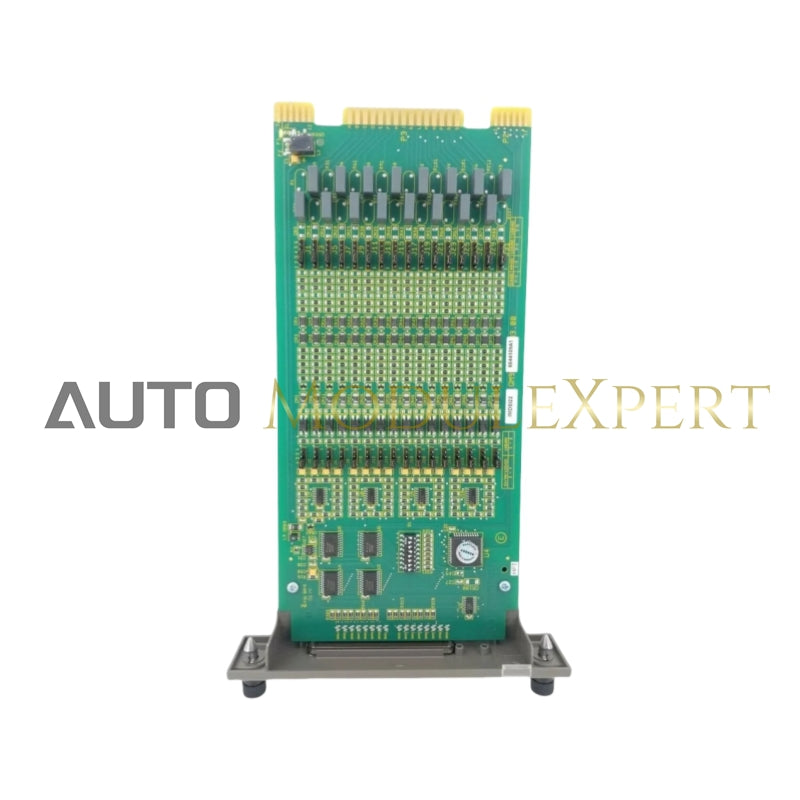

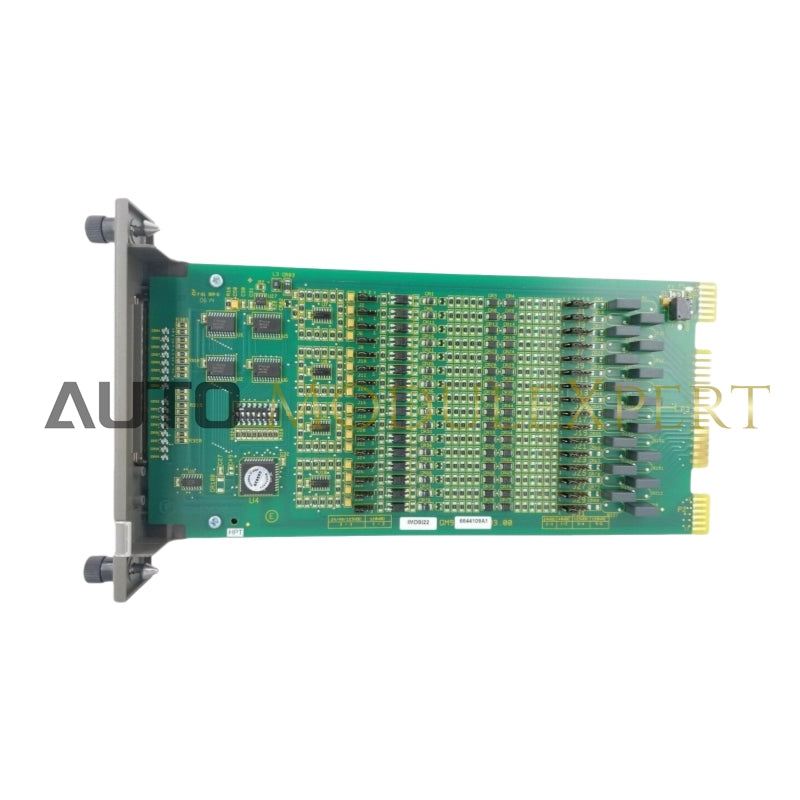

Visão geral

Especificações

Requisitos de energia:

• Tensão de operação: 95 mA a 5 VDC (típico), 115 mA máximo

Categoria de sobretensão (ANSI/ISA S82.01-1994 e IEC 61010-1):

• Eu pelo poder
• I para circuitos >150 V
• II para circuitos <150 V

Entradas digitais:

• 16 canais

Montagem:

• Ocupa um slot em uma unidade de montagem de módulo padrão

Ambiental:

• Temperatura ambiente (conforme IEC 68-2-1, 2, 14):
  • Classificação do gabinete interno: 0°C a 70°C (32°F a 158°F)
• Umidade relativa (conforme IEC 68-2-3):
  • 5% a 95% até 55°C (131°F), sem condensação
  • 5% a 45% a 70°C (158°F), sem condensação
• Grau de poluição: 1
• Pressão atmosférica: nível do mar até 3 km (1,86 milhas)
• Qualidade do ar (conforme ISA S71.04, Classe LA, LB, LC - nível 1): Não corrosivo

Descarga eletrostática (IEC 61000-4-2, EN 61000-4-2):

• Contato: ±6 kV
• Ar: ±8 kV

Campos magnéticos e eletromagnéticos:

• Campo magnético de frequência de energia (IEC 61000-4-8, EN 61000-4-8):
  • Contínuo: 30 A/m (rms)
  • Curta duração: 300 A/m (rms)
• Campo magnético de pulso (IEC 61000-4-9, EN 61000-4-9):
  • Valor de pico: 300 A/m
• Campo magnético oscilatório amortecido, 0,1 MHz e 1 MHz (IEC 61000-4-10, EN 61000-4-10):
  • Valor de pico: 30 A/m
• Campo eletromagnético de radiofrequência irradiado, 80 MHz a 1 GHz (IEC 61000-4-3):
  • RMS não modulado: 10 V/m
  • Amplitude modulada: 80% AM (1 kHz)
• Campo de radiofrequência irradiado, 900 ±5 MHz (ENV 50204):
  • RMS não modulado: 10 V/m
  • Modulado por pulso: ciclo de trabalho 50%, ciclo de repetição 200 Hz
• Modo comum de radiofrequência, modulação de amplitude, 0,15 MHz a 80 MHz (IEC 61000-4-6):
  • RMS não modulado: 10 V/rms
  • Amplitude modulada: 80% AM (1 kHz)
  • Impedância da fonte: 150 Ω

Teste de emissão:

• Campos irradiados por RF, 30 MHz a 1000 MHz (EN 55011): Classe A
