Visão geral

A placa de CPU do controlador PM862 integra componentes essenciais, como o microprocessador, RAM, um relógio em tempo real, indicadores LED, um botão de inicialização (INIT) e uma interface CompactFlash. Ela suporta alta disponibilidade com redundância de CPU, abrangendo a CPU, o barramento CEX, interfaces de comunicação e I/O S800.

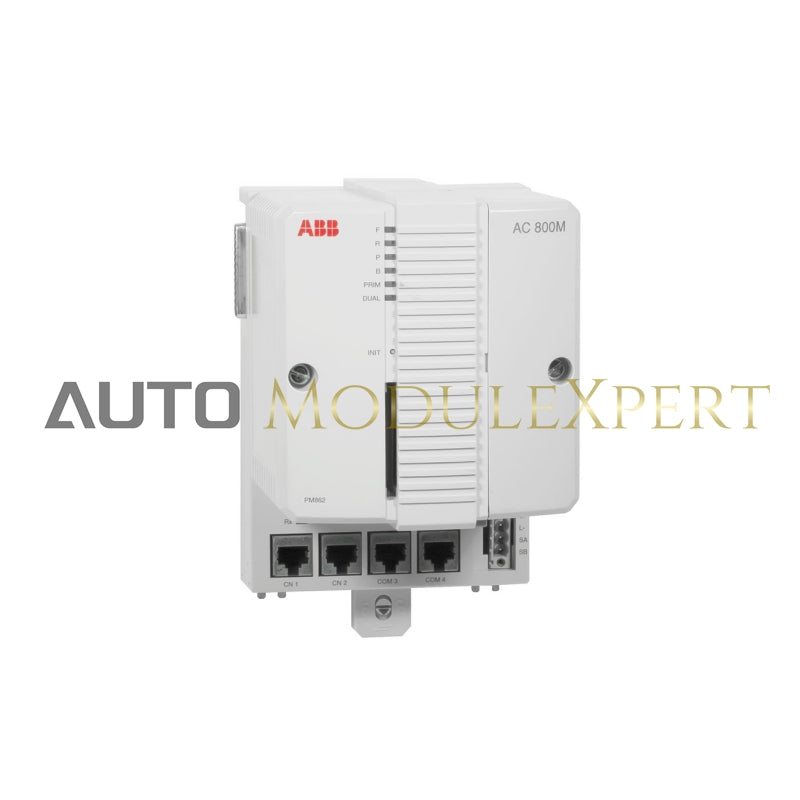

A placa base do PM862 apresenta:

• Dois ports RJ45 Ethernet (CN1, CN2) para conexões de Rede de Controle.
• Dois ports seriais RJ45 (COM3, COM4).
  • COM3: RS-232C com sinais de controle de modem.
  • COM4: Porta isolada para ferramentas de configuração.

Especificações

Informações gerais

• Número do artigo: 3BSE081636R1 (PM862K02)
• Redundância : Sim
• Alta Integridade : Não
• Frequência do Relógio: 67 MHz
• Desempenho :
  • 1000 operações booleanas: 0,18 ms
  • Desempenho geral: 0,18 ms
• Memória :
  • Total: 32 MB
  • RAM disponível para o aplicativo: 23.521 MB
  • Memória flash para armazenamento: Sim
• Processador: MPC866
• Armazenamento de Firmware: 4 MB Flash PROM

Desempenho e Configuração

• Número de Aplicações por Controlador: 32
• Número de Programas por Aplicação: 64
• Número de Diagramas por Aplicação: 128
• Número de Tarefas por Controlador: 32
• Número de Diferentes Tempos de Ciclo: 32
• Tempo de Ciclo por Programa de Aplicação: Até 1 ms
• Tempo de Troca em Configuração Redundante: Máximo de 10 ms

Energia e fornecimento

• Fonte de Alimentação: 24 V c.c. (19,2-30 V c.c.)
• Consumo de Energia (+24 V):
  • Típico: 210 mA
  • Máximo: 360ma
• Dissipação de energia :
  • Típico: 5,1 W
  • Máximo: 8,6 W
• Status de Entrada da Fonte de Alimentação Redundante: Sim
• Bateria de Backup Integrada: Lítio, 3,6 V
• Corrente de Fornecimento no Barramento CEX: Máx 2,4 A
• Corrente de Fornecimento no Módulo de Barramento Elétrico:
  • 24 V: Máx. 1,0 A
  • 5 V: Máx. 1,5 A

Interfaces de comunicação

• Canais Ethernet: 2
• Interface Ethernet: IEEE 802.3, 10 Mbit/s, RJ-45 (8-pinos)
• Protocolo de Rede de Controle: MMS (Serviço de Mensagem de Fabricação), IAC (Comunicação Interaplicativa)
• Backbone de Rede Recomendado: Ethernet comutado de 100 Mbit/s
• Interfaces RS-232C: 2
  • COM3: RS-232C, 75-19.200 baud (apenas não redundante), suporte completo a RTS-CTS
  • COM4: RS-232C, 9.600 baud (apenas não redundante), opto-isolado, sem suporte a RTS-CTS
• Sincronização de Relógio: 1 ms entre controladores AC 800M via protocolo CNCP
• Fila de Eventos por Cliente OPC: Até 3000 eventos
• Velocidade de Transmissão para o Servidor OPC: 36-86 eventos/seg, 113-143 mensagens de dados/seg
• Módulos de Comunicação no Barramento CEX: 12

E/S e Modulebus

• Clusters de I/O no Modulebus (CPU Não Redundante): 1 elétrico + 7 ópticos
• Clusters de I/O no Modulebus (CPU Redundante): 7 ópticos
• Capacidade de I/O no Modulebus:
  • Max 96 (single PM862)
  • Max 84 (PM862 redundante)
• Taxa de Varredura do Módulo: 0 - 100 ms (o tempo real depende do número de módulos de I/O)

Detalhes ambientais e de certificação

Condições de funcionamento

• Temperatura:
  • Operação: +5 a +55 °C (+41 a +131 °F)
  • Armazenamento: -40 a +70 °C (-40 a +158 °F)
• Variações de Temperatura: 3 °C/minuto (IEC/EN 61131-2)
• Grau de Poluição: 2 (IEC/EN 61131-2)
• Proteção contra Corrosão: compatível com G3 (ISA 71.04)
• Umidade relativa: 5 a 95%, sem condensação
• Vibração:
  • 10 < f < 50 Hz: 0,0375 mm de amplitude
  • 50 < f < 150 Hz: 0,5 g de aceleração
  • 5 < f < 500 Hz: 0,2 g de aceleração
• Altitude: Até 2000 m (IEC/EN 61131-2)

Certificações

• Classe de Proteção: IP20 (EN 60529, IEC 529)
• Ruído Emitido: < 55 dB(A)
• Marca CE : Sim
• Segurança Elétrica:
  • EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• Local Perigoso: cULus Classe 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
• ISA Secure Certificado: Sim
• Certificação Marinha: DNV-GL
• Conformidade RoHS: EN 50581:2012
• Conformidade REEE: DIRETIVA/2012/19/UE

Dimensões e peso

• Largura: 119 mm (4,7 pol.)
• Altura: 186 mm (7,3 pol.)
• Profundidade: 135 mm (5,3 pol.)
• Peso:
  • K01: 1200 g (2,6 libras)
  • K02: 2900 g (6,4 libras)
