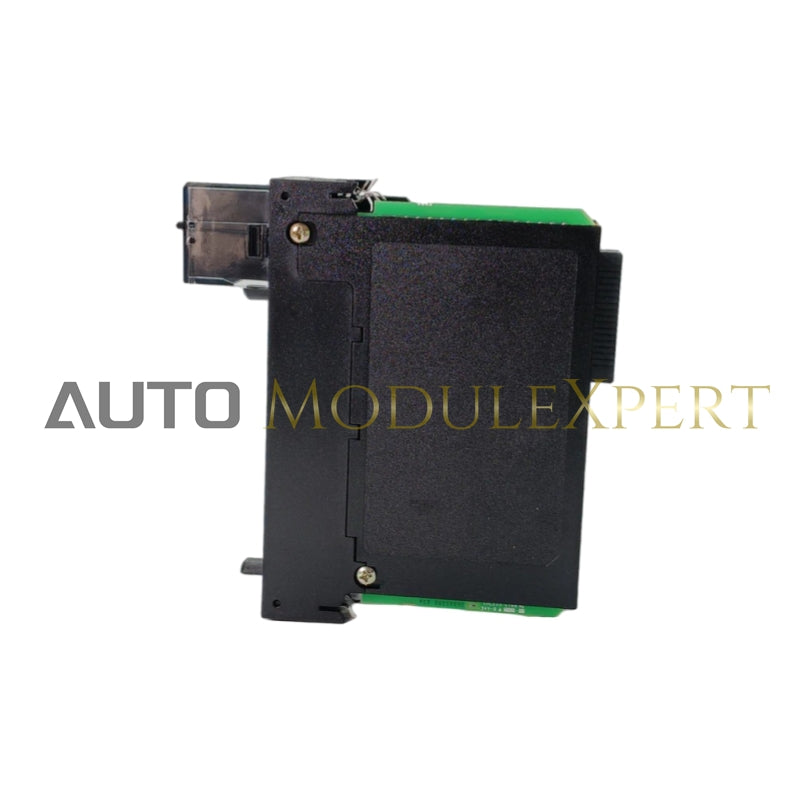

O Allen-Bradley 1756-OB16 é um módulo de saída digital da série ControlLogix de módulos de E/S projetados pela Rockwell Automation para uso em aplicações industriais. sistemas de automação. Este módulo é normalmente usado para fazer interface com dispositivos de campo, como relés, solenóides e outros equipamentos que requerem controle de saída digital.

Visão geral

• Série: ControlLogix
• Tipo de módulo: Saída digital
• Família: Módulos de E/S 1756
• Tipo de montagem: Plug-in (para uso com um chassi ControlLogix)
• Tipo de canal: 16 saídas discretas

Especificações

• Tipo de saída: Fonte (saída de tensão)
• Faixa de tensão: 24 Vcc
• Classificação de corrente: cada saída pode fornecer até 0,5 A de corrente (cada ponto de saída)
• Corrente total: O módulo pode fornecer uma corrente total de no máximo 8 A em todas as 16 saídas.
• Tempo de resposta de saída: normalmente 1 ms (o tempo que leva para responder a um comando)
• Isolamento: Cada saída é isolada opticamente do sistema.
• Configuração de saída: O módulo suporta 16 saídas individuais, cada uma com seu próprio indicador de status (LEDs) associado.
• Indicadores de status: indicadores LED são fornecidos para cada saída para mostrar o status (ligado/desligado).
• Interface de barramento: usa o backplane do chassi ControlLogix para se comunicar com o controlador.
• Diagnóstico: fornece dados de diagnóstico, incluindo informações sobre falhas de E/S ou falhas de módulo.
• Faixa de temperatura: A faixa operacional é normalmente de 0°C a 60°C (32°F a 140°F).
• Certificação: UL, CE, CSA e outras certificações internacionais para uso industrial.
• Classificação do gabinete: normalmente classificado para uso em ambientes industriais padrão, mas um gabinete adicional pode ser necessário para condições extremas.
